笔者的在10m波段上通联使用的是1/2波长垂直地网天线，来自广东方向的信号特别强，使其他方向传来的微弱信号全被它给盖住了，很难通联到其他地区火腿，于是笔者想制作一个带有方向性的天线，当然八木天线是首选了。由于八木天线的体积庞大，我居住的环境很难安装，只好作罢，后来发现水平偶极天线的辐射具有一定的方向性（见图1），于是想试一试看效果如何。
半波偶极天线的两段振子分别约在245cm左右，我选用电网改造时拆下来的低压电线。计算公式：300000km÷29.6MHz×0.5×0.96 = 4.86m。

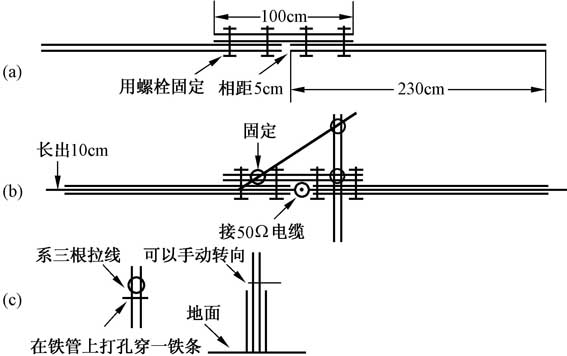

其中的铝芯是4根4mm2的线拧在一起的； 首先开始制作振子的骨架，选用四分的PVC管，然后在1m长的四分铁管（如图2（a）所示）上用电钻打孔用镙栓拧紧，两根PVC管中间留约5cm的空缝。
接下来将两根振子穿入PVC管中，振子约比管长10cm，准备用来调节驻波；将50Ω同轴电缆分别接到两个振子上（最好用焊锡将其焊接），然后用防水胶带将两个接头粘牢，如图2（b）所示，再将其固定在天线杆上，天线杆用1.5英寸的钢管。在距天线杆顶约1.5m的地方打一个略粗的孔，穿一个铁条，上面套一个长约1.8英寸的钢管，将3根铁丝拉线捆到上面， 如图2（c）所示。笔者的简易转向方法是在地面埋设1.8英寸钢管，将天线杆的底端插到里面，最好在地上埋的管里放入一个圆或椭圆形的石块，方便转动，在合适的高度穿孔放一个可以用来转动的铁条如图2（c）所示，整个天线基本做完了。
将天线架起并接到机器上测试驻波比，发现在29.6MHz上驻波比为1.8左右，可能是由于振子较粗较长的原因，于是剪下5cm，驻波比约1.5，在28MHz上驻波比约1.3，又剪下约5cm，这时在29.6MHz上驻波约1.2，很好。 将天线架起拉线系好，天线呈南北方向，初试效果很好，于是用这个转向装置转动天线呈西南东北方向，效果也不错。虽然此天线的方向性不是很理想，转向装置不够灵活，但能满足一般要求，制作简易也很实用，笔者现在10m波段通联依然用它。期待我们空中见！
（文/张华）
