检修诺基亚3310手机接收故障

诺基亚3310手机是诺基亚DCT3 系列手机的一种，笔者通过本文为您介绍如何检修该手机的接收故障。

检修包括3310手机在内的DCT3系列手机接收故障时，天线开关、低噪声放大管、26MHz晶体、中频模块、RXVCO组件是需要重点注意的元件。

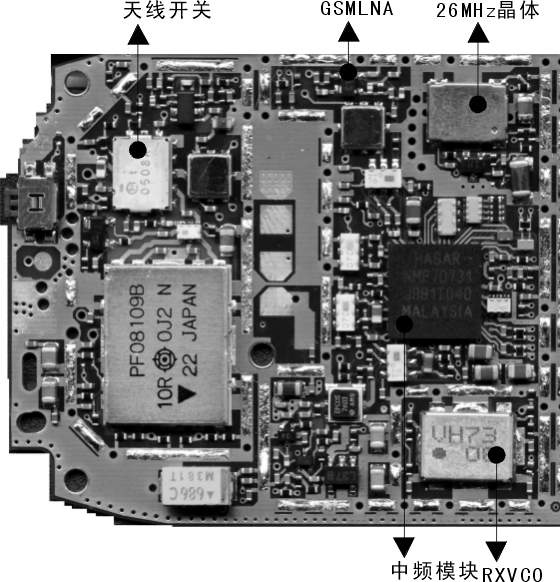

如果手机是信号时有时无、接收不稳定等故障，应特别注意天线开关与26MHz晶体。如果手机被摔过（绝大多数手机在使用过程中都可能有过碰撞），可以首先更换天线开关。3310手机中的以上元件如图1所示。

针对大多数维修人员的实际工作条件，这里只介绍使用示波器的信号检测点。

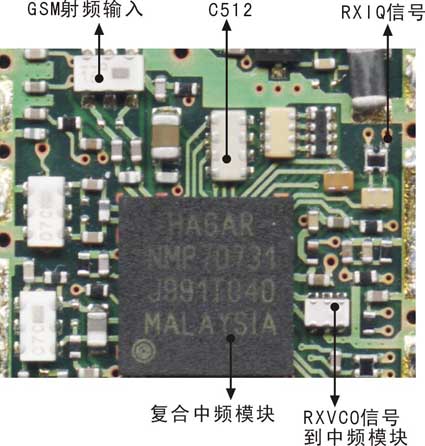

第一个测试信号是RXIQ信号，该信号由复合中频模块输出。在DCT3系列手机中，RXI/Q信号测试点都在一个双电阻处，只是不同机型中电阻的编号不同而已。在3310手机中，该电阻的编号是R504。通过检测RXIQ信号可以快速判断接收机故障是在接收射频电路还是在接收逻辑音频电路。3310手机的RXIQ信号测试点如图2所示。

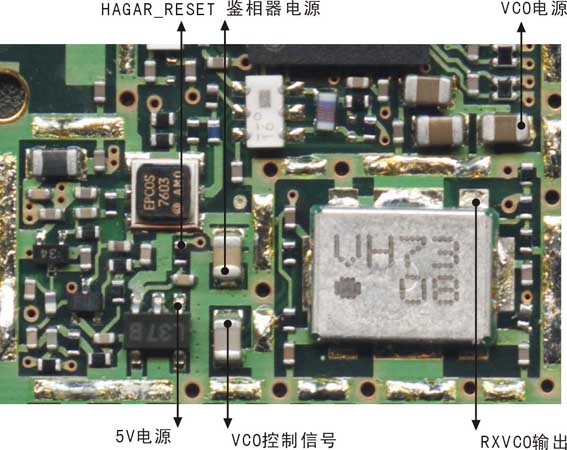

第二个重要的检测信号是RXVCO的控制信号。通过用示波器检测RXVCO电路的控制信号，可以快速判断RXVCO电路是否工作正常。RXVCO的控制信号测试点如图3所示。

通过检测以上两个信号，可以快速判断无接收的故障部位。在检测这两个信号时需注意，手机开机的30秒内是最佳的检测时机。

在检测RXIQ信号时，设置示波器为1ms、1V挡。同时，应通过射频信号源给故障机输入一个-30dBm以上的射频信号。正常情况下，用示波器在RXIQ信号测试点测试时，在示波器显示屏上可以看到正弦波或光带。如果用了信号源，在示波器上只能看到类似图4、图5所示的波形，说明接收机射频电路肯定不正常； 若能看到类似图6所示的波形，则接收射频电路基本上没有问题。

检测RXVCO控制信号的示波器设置与上面所述的设置一样，同时，无需其他任何的外界条件，只需给故障机加电开机，在开机30秒内检测即可。

正常情况下，在开机30秒内，RXVCO控制信号的幅度在不断变化，在示波器上能够看到类似图7所示的波形。如果RXVCO的控制信号幅度没有变化，不论其控制电压偏低还是偏高，问题肯定是在频率合成电路。如果RXVCO的控制信号波形类似图8所示（请注意图中圆圈处的细节），则问题肯定是在频率合成环路中的低通滤波器电路中（电阻电容）。

以上所述的信号特点对于其他品牌的手机也是适用的。

检修操作一

GSM手机的接收机与发射机都可能引起“接收”方面的故障现象。一般情况下，通过如下所述的方法可以快速判断故障在接收机还是在发射机。

GSM手机都有一个网络选择的功能，进入手机的“手动网络选择”项目，进行手动网络选择，如果手机能搜索到“中国移动”、“中国联通”，说明接收机正常，应检查发射机电路；反之，应检查接收机电路。以上方法适用所有的手机。

检修操作二

当确定故障在接收机电路后，首先需要判断故障是在接收机的射频电路还是在逻辑音频电路。对于诺基亚的DCT3系列手机，RXIQ是一个重要的检测点。如果IQ信号不正常，按后面检修操作三所述进行。如果能检测到RXI/Q信号，应检查3310手机的逻辑音频电路。通常作如下处理：

首先，用频率计检查26MHz的时钟信号频率是否准确，若不准确，更换26MHz晶体。

检查32.768kHz的实时时钟信号是否正常，若不正常，检查晶体B200、电阻R212/R211/R214/C230/C229，检查更换电源模块。若以上正常，用示波器检查测试点J317处的COBBACLK信号是否正常（测试点如图9所示），该信号是CPU输送到音频模块的13MHz时钟信号，若不正常，检查CPU的焊接或更换CPU。若COBBACLK信号正常，检查C116、C119处的2.8V电压是否正常，若不正常，检查电源N201电路；若电源正常，检查音频模块的焊接，或更换音频模块。（注意： 更换音频模块后，需要重新对手机进行软件处理）。

检修操作三

用示波器在C512处检查有无IQ信号，若有，检查中频模块的焊接是否良好；检查C512、R500、C508；或更换中频模块。如果C512处没有IQ信号，按下一个检修步骤进行。

检修操作四

在开机30s内（这一点很重要），用示波器在电容C558处检查RXVCO的控制信号是否正常，测试点如图3所示。

如果在示波器上看到图8所示的情况，检查更换C558、R525、C557。

如果控制信号电压很高，接近4.8V，检查中频模块的焊接；更换中频模块。

如果控制信号电压很低，接近0V，首先检查VCO的电源是否正常，若VCO电源正常，更换VCO模块或进行第六个检修步骤；若VCO电源不正常，按检修步骤五进行。如果VCO控制信号正常，按检修操作六进行。

检修操作五

首先检查电容C234处有无5V电源，若有，检查电阻R516、R510处有无控制信号（图3中的HAGAR_RESET信号），若无，检查CPU的焊接或更换CPU。若R510处控制信号正常，更换电压调节器N503。

若电容C234处没有5V电源，检查二极管V202、电容C218、C219，或更换电源模块。

检修操作六

将射频信号源连接到T501的输入端，使故障机开机，在开机30秒内，用示波器检查R504处能否检测到正弦波或光带。

若能检测到IQ信号，按检修操作七进行；若仍然不能检测到IQ信号，按下面所述进行：

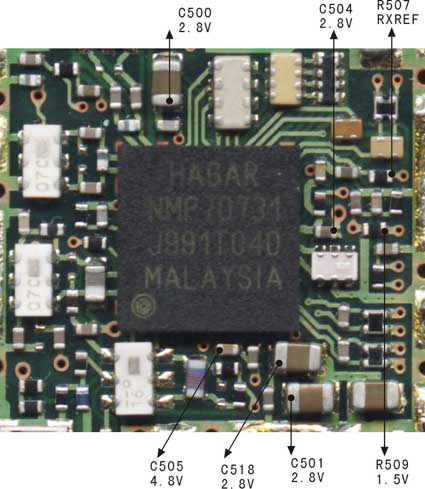

检查电容C500、C504、C518、C501处的2.8V电压是否正常（测试点如图10所示），检查R509处的1.5V参考电压是否正常，若不正常，检查电源N201电路。

若以上电压正常，用示波器检查电阻R507处的RXREF信号是否正常，若不正常，检查更换音频模块。若以上信号都正常，检查中频模块的焊接或更换中频模块。

检修操作七

用示波器检查低噪声放大管V501的偏压及电源是否正常，若不正常，检查中频模块的焊接；检查中频模块与V501之间的线路或更换中频模块。

若V501的偏压及工作电源正常，依次更换V501、天线开关、射频滤波器Z501、Z500及T501。

（文/张兴伟）
