一般彩色显示器的聚焦电路由行输出变压器的次级绕组输出5～8kV的固定高压加至显像管的聚集极，使电子束在显像管的荧光涂层上聚焦，显示出图像。但由于显像管几何尺寸的原因，电子束到达荧屏中心部位和到达荧屏边缘部位走过的路程长短不同，要想在荧屏中间和边缘都显示出清晰的图像，射向边缘部位的电子束需要的聚焦电压比射向中间部位的电子束聚焦电压要高，而实际上聚焦电压是固定的，单靠这一电压不可能实现荧屏中间和边缘同时达到最佳的聚焦效果。

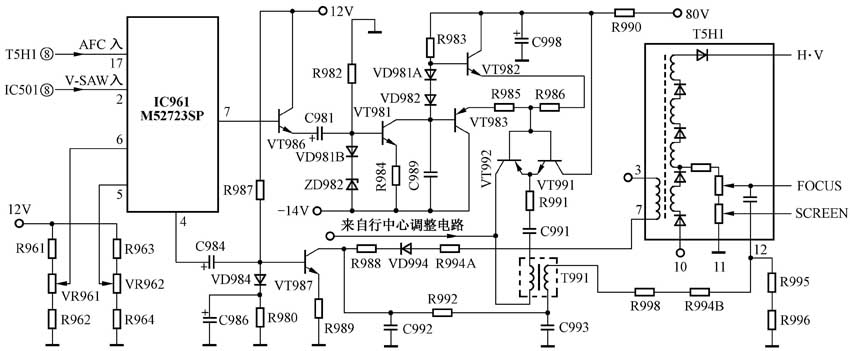

为使整个屏幕的各个部位都显示出清晰的图像，LG、NEC、SONY等公司在其生产的显示器上设计了动态聚焦电路，对聚焦电压实行动态控制，弥补了以往彩显屏幕中间清晰而四周略显模糊的不足，效果很好。动态聚焦电路的原理是在显像管聚焦极原有5～8kV直流电压的基础上，加入行场抛物波电压，使聚焦电压在电子束由屏幕中心向四周扫描时呈抛物线性逐渐升高，从而使整个屏幕聚焦均匀，保证了良好的清晰度。本文以NEC JC-1736为例说明其工作原理，有关电路见附图。
工作原理
由行输出变压器T5H1的8脚输出的AFC脉冲加至IC961（M52723SP）的17脚，经IC961内部积分处理后，从7脚输出上凸的行抛物波，经VT986、VT981、VT982、VT983缓冲放大，从VT982、VT983的发射极（R985和R986的公共端）输出下凹的行抛物波，再经VT991、VT992推挽输出后，由电阻R991、电容C991耦合至升压变压器T991的初级绕组，在T991的次级绕组便得到高幅值的行抛物波，经电阻R998、R994送至行输出变压器的12脚， 再经12脚内部的电容加至行输出变压器的聚焦输出端； 由IC501（μPC1885）的8脚输出的场频锯齿波电压（V-SAW）加至IC961的2脚，经其内部处理后，由4脚输出上凸的场抛物波，经VT987放大、倒相后，由电阻R992送至升压变压器T991的次级绕组，与升压后的行抛物波叠加，沿行抛物波的路径，一同加到行输出变压器的聚焦输出端，使得显像管的聚焦极不仅有直流高压，而且加上了幅值足够高的行场抛物波电压，达到了设计目的。IC961的6、5脚为行、场抛物波的增益控制端，改变电阻VR961、VR962的阻值，可在一定范围内调整行、场抛物波的幅度大小。
常见故障检修
由该电路引发的常见故障是屏幕中间部位的图像清晰，四周模糊。如一台NEC（日电）JC-1736彩显出现了这种现象，试调节行输出变压器上的聚焦电位器，聚焦效果有变化，可使边缘部位清晰，但中间部位却显得模糊，由此判断彩管基本正常，且行输出变压器良好，应重点检查动态聚焦电路。首先测量该电路各部分的供电电压，测12V、80V、-14V均正常，IC961的17、2、7、4脚电压分别为0.1V、4.6V、7.2V、9V，正常。试调整VR961、VR962、IC961的5、6脚有正常的电压变化，但故障现象无明显改善。分别检查行、场抛物波的形成支路，均未发现异常。测升压变压器T991的两个绕组均正常，将电容C993焊下测量时，发现其严重漏电。该电容容值1000pF，耐压500V，更换一只1000pF/1kV电容，故障排除。
由于C993严重漏电，叠加后的行场抛物波电压被严重削弱，达不到设计幅度（行抛物波正常约为590Vp-p，场抛物波正常约为760Vp-p），显像管聚焦极得不到正常的行场抛物波电压，动态聚焦电路失效，造成了本例故障。
（文/华雷广）
