文曲星是功能丰富、小巧实用的电子字典，虽然在国内问世近10年，但它仍是销量最大的电子字典之一。由于文曲星的使用频率很高，时间久了难免发生故障，有些人已经使坏了好几个文曲星。这些损坏的文曲星弃置一边是挺可惜的，其实，如果你掌握了一定的维修知识和技巧，有很多文曲星的一些故障是可以自己修复的，本文以占有较大市场份额的文曲星机型为例，讲解电子字典常见故障的维修方法和技巧，希望对大家有所启发和帮助。
拆装注意事项
文曲星是一种精巧的电子装置，正确拆装是维修过程中的关键环节之一，不容忽视，下面以PC-120型文曲星为例，介绍拆装要领，其他机种也可以作为参考。

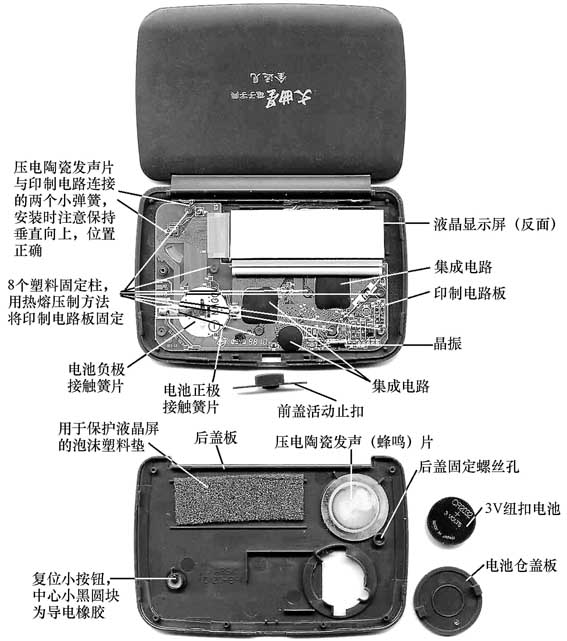

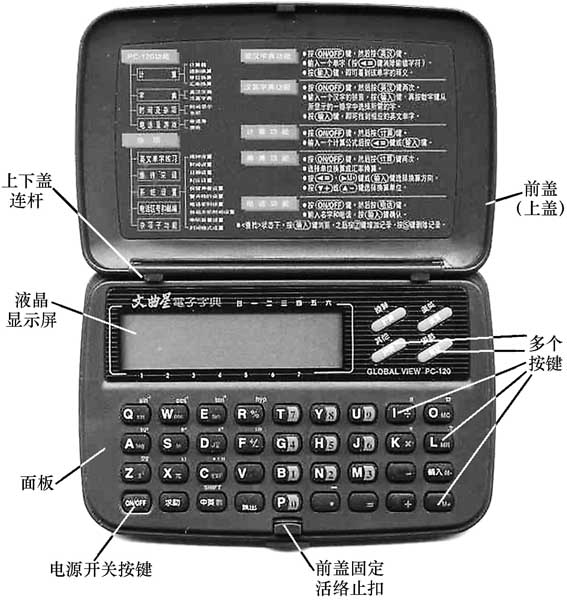

从外观看，文曲星是由上盖（前盖、护盖）、连杆、 下盖（后盖板）、前盖固定止扣、面板、液晶显示屏、多个按键、电池仓盖、复位按钮和铭牌等组成的，如图1和图2所示。拆卸后，可以看到印制电路板、集成电路、多个电阻电容器、晶体振荡器（晶振）、液晶显示器、压电陶瓷（蜂鸣）发声片和电池正负极接触簧片等元器件，如图3所示。
拆卸时，先逆时针方向旋动电池仓盖，取下电池仓盖和纽扣电池。随后拧下后盖板固定螺丝，用手拉开后盖板，就可以打开机壳，看到如图3所示的内部结构了。如果拉不开后盖板，不要硬拉或用改锥、钳子等工具撬动，这样做很容易弄坏机壳。实际上可以一边将指甲（或用薄竹片）插入面板和后盖板之间的缝隙（可先从前盖固定止扣附近位置插入）拨动，一边将后盖拉动，这样沿着后盖四周拨拉大半圈后，就能拆下后盖了。在拉开后盖板时应该注意不要将复位小按钮弄丢了，否则有时是很难及时找回的，因为这个零件体积小，有弹性，容易弹向角落处。此外，在拆卸中，应该特别注意防止损伤较脆弱的液晶屏、集成电路、各个片状阻容等元器件和印制电路板，否则可能增添很多麻烦。
倘若需维修键盘（按键）电路及其零部件，就需要拆卸印制电路板。这个文曲星的印制电路板是用8个塑料柱，以热熔压制方法固定在面板反面的。拆卸时，如果没有专用工具，可以一边用尖头电烙铁溶化塑料柱（注意烙铁头不要去触及印制电路和其他元器件），一边用小改锥轻轻将印制电路板撬开，使之脱离塑料柱后就立即拿开电烙铁。这样一个一个地撬开塑料柱的束缚，至8个塑料柱全脱开后，就可取下印制电路板和键盘导电橡胶板和各个按键了。拆卸后，要防止按键散落，可专门放在小盒中。拆卸印制电路板时，千万不能用小锉刀去锉磨塑料柱上面的热熔压部分，否则极容易损坏印制电路或其他元器件，也不要用改锥硬撬动印制电路板。另外，电烙铁的头一定要小又较尖，一般宜用20～25W的电烙铁，而且外壳要可靠接地，没有条件则需待电烙铁加热后拔下电源插头后再使用（下面维修电路时也一样）。
维修完毕，重装可以逆上面的顺序进行。重装时需重视下列几点。
1.如果已取下各个按键，重装时一定要仔细摆对位置。
2.印制电路板放好后，仍用电烙铁将8个塑料柱一一适当热熔后固定。
3.印制电路板固定好之后，先不忙于合上后盖板。应查看印制电路板上的两个压电陶瓷发声片接触弹簧位置是否正确，如不对，要用镊子拨正，然后放好前盖固定止扣塑料件和后盖上的复位小按钮，再将后盖板与面板合拢，对准两者位置，再压合。最后放好电池，检查一切都正常后，再拧上后盖板螺丝，维修即告结束。
常见故障维修技巧
1.某键或某几个键不起作用
这是文曲星最常见的故障之一。主要原因是频繁使用某键或某几个键，导致相应的键盘导电橡胶老化、内陷变形或被严重磨损，造成按键与印制电路板触点之间接触不良，也有少部分是因印制电路板触点沾有污物或印制电路断线损坏所致。对此故障，检修时可以用无水酒精或四氯化碳棉球擦拭印制电路板和导电橡胶触点上的氧化物和污垢。如果污垢较顽固，可先用文具橡皮擦除，切不可用小刀刮或用砂布打磨，然后再用无水酒精擦拭干净。
倘若导电橡胶的导电柱头磨损较严重，导电性能不良，可先用无水酒精清洗导电橡胶，然后裁取与柱头等大的铝箔，用胶水粘贴于导电柱下，可解决接触不良的问题。由于导电橡胶用一般胶水不易粘牢，所以建议采用专门用于修塑料容器的“易粘贴”铝箔。这种铝箔厚0.1～0.2mm，片上涂有强力不干胶，并有塑料薄膜覆盖。使用时，只要按照失灵按键的导电橡胶的形状剪一块“易粘贴”铝箔，撕去塑料薄膜，粘贴在导电橡胶的柱头上，即可获得较强的粘贴强度。
2.按下电源开关按键（ON/OFF键），液晶屏无任何显示
这种故障也就是大家常讲的“开不了机”或“开机无任何反应”，也是文曲星最常见的故障之一。造成这种故障的主要原因有三个： 一是电池电能耗尽或印制电路板相应的电源电路断线。二是电源开关按键损坏。三是主板损坏。
对于第一点，可用测量电池电压和相应的电源电路的连通情况来作出判断。如果查出问题出在此，解决方法是调换电池和焊接修通断路的电源线路。第二点处理起来比较麻烦，主要是要拆卸印制电路板后才能对电源开关按键进行修理，具体方法参见上一小节“某键或某几个键不起作用”，不再赘述。第三点是很少见的，如果查看印制电路板和相应的元器件无明显破坏、断路或漏电等现象，通常就只好调换主板了。
3.按下ON/OFF键液晶屏有显示，但大多数按键失灵
印制电路板存在漏电是引起这种故障的常见原因。一些漏电是由于文曲星长期受潮湿或水分侵蚀所引起的，而且从印制电路板外观上有时很难判断是否漏电，所以必要时可用测量或干脆直接就用无水酒精擦拭或清洗印制电路板。
擦拭或清洗的方法是先用无水酒精或四氯化碳彻底清洗印制电路板各个部位。如果无效，就要拆卸导电橡胶，彻底清洗掉触点上的氧化物和污垢，这样做后，通常会有效果。
这种故障也可能由按键电路的印制线路发生几处断线引起的，但甚为少见。检查时只要用肉眼查看或万用表测量，很快就能检查到故障所在，重新焊好断线即可排除故障。
4.常常莫名其妙地自动关机
这种故障是指机器常常会莫名其妙地自动关机，甚至将内部自存资料全部清除。也有的情况是按压文曲星面板就可关机或开机；或者按下一个非电源开关按键（ON/OFF键）就会关机，并且再马上按下该键又可开机； 有的机器如果多次按下非ON/OFF键而开/关机，还会出现“是否清除内存？”等提示字样，就像按下后盖板的复位键一样，有可能一不小心就会将内部资料全部清除。
引起以上故障的原因主要有两个： 一是内部电池接触簧片出现松脱，因而在用力压面板时也会出现开/关机故障，出现“内存是否清除？”等字样，这是由于电池接触不良，使机器瞬间多次断电而引起程序混乱所导致的。二是长时间使用后，按键导电橡胶漏电，可能引起部分按键功能失灵，会出现开/关机故障。
对于电池接触簧片不良，用无水酒精将簧片擦拭干净，再拨动电池接触簧片位置和角度使其与电池接触良好即可。如果是按键漏电而引起程序混乱所导致的故障，解决的方法是拆卸机器，用无水酒精将按键导电橡胶和电路板仔细清洗一遍就能排除故障。
5.液晶屏的显示颜色比较深，背景也较黑或显示很淡
一般是电池的问题。液晶屏的显示颜色比较深，背景也较黑，通常是由于电池电压高造成的，特别是用电压较高的新电池后，一些机器会发生这种现象，只要使用一段时间后就会正常。另外，选购电池也需注意要买正牌产品。
液晶屏的显示颜色比较淡，如果电池接触状况没问题，那么这种现象大都是电池电能不足所造成的，一般当电池电压低于2.6V就应该换新了。另外，如果文曲星的液晶屏经常在阳光下暴晒，或者放置点经常在突冷到突热（或自突热到突冷）间变化（如寒冬的室内外温度），就可能会导致液晶受损老化，出现显示变淡等现象，甚至不能使用。所以使用时要注意这些问题，以延长液晶屏的使用寿命。
6.液晶屏显示数字或符号缺损（部分不显示）
如果液晶屏幕有一条不显示或有部分字符不显示，原因大都是由于液晶受到了震动或经过不当拆装，导致液晶屏部分引脚与连接软线或电路板接触不良，从而造成这种故障。其他如印制电路板相关印制线断路或液晶屏不良也会引起这种故障，但一般很少见。
检修时，可先查看印制电路板有无断线现象。如果有，可用尖头电烙铁小心仔细地进行修复。如果没有，可以用竹片或小改锥轻轻重新对液晶屏连接扁软线和液晶屏及印制电路板相接部位进行按压，直至将引脚对应部位全部按压到为止。必要时可用适当大小的泡沫塑料（可粘合一面）放在连接扁软线和后盖板之间，以压住连接扁软线，保持接触良好。如果检查出是液晶屏不良，一般只好换新件。
7.液晶屏全部不显示，但按键有发音
引起这种故障一般的原因及其处理方法如下：一是液晶屏部分引脚与连接软线和电路板接触不良，或印制电路板断线，检修方法同上一条故障。二是因为液晶屏本身损坏，需要更换。三是由于集成电路损坏，这就需要更换主板。
8.显示屏显示闪烁不定
这种故障大都是内部零部件存在接触不良现象或漏电所造成的。接触不良和漏电的检查范围比较大，应该仔细查看，认真测量。根据维修经验，通常发生在电池簧片、晶体振荡器（含内部接触不良或漏电）、液晶屏和片状元器件的可能性较大，可以重点检查之。必要时可以用无水酒精彻底清理一下印制电路板，可能会收到较好效果。
9.液晶屏碎裂
液晶屏碎裂一般是由于使用或保管不善引起的。电子字典的液晶屏是比较脆弱的，要注意保护，它怕弯折、挤压、碰撞、摔跌掉地和撞击，电子字典也不可放置在高压、静电或强磁场中，使用和保管中要切实注意这些问题。如果文曲星的液晶屏发生破碎，通常只能调换新件了。
10.耗电厉害
这是指电池用不了多久就不行了。一般原因有二： 一是电池本身质量差，大多是假冒伪劣产品才会出现这种情况。二是印制电路板的电源电路存在漏电现象。处理的方法是用无水酒精仔细清洗电池接触簧片及其附近的印制电路。
11.没有按键声响提示音，其他都正常
这种故障通常是压电陶瓷发声片与印制电路板上的接触弹簧的接触不良或弹簧脱落所造成的（参见图3）。检修时，倘若发现接触弹簧变形或位置不对，只要用镊子重新校正一下就可解决。要注意，拆卸文曲星后重装时应使弹簧位置正确，垂直向上，这样以后就不容易发生此故障。如果弹簧脱落，只要重新焊好即可。如果检查弹簧和其位置没有问题，那么大多就是压电陶瓷发声片的连接线路断路或压电陶瓷发声片本身损坏，可分别进行检查和处理。但维修实践表明，除非机器经过不当拆卸或维修，这些故障发生的概率是较低的。
（文/王德沅）
