稳压及保护过程
1.HIC1016介绍

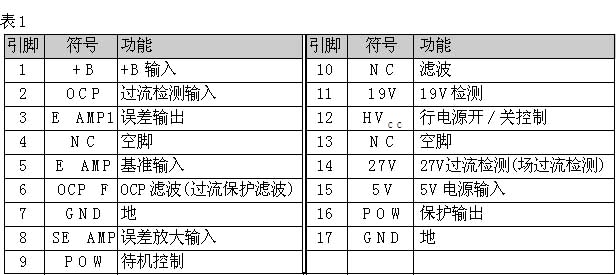

HIC1016是开关电源稳压控制及保护电路，其内部电路结构如图4所示。它内含取样、误差放大、过流保护和过压保护等电路。它在少量的外围元件作用下，可实现多种保护功能。HIC1016和HIC1015的功能及结构相同，使用HIC1016时，+B电压为+125V；使用HIC1015时，+B电压为+115V。HIC1016（或HIC1015）采用17脚封装形式，各脚功能如表1所示。
2.稳压过程
该电源属谐振式电源，L1和C870组成谐振电路，在STR-Z4302的14脚输出脉冲幅度不变的前提下，若脉冲频率越接近电路的固有振荡频率，则L1两端的电压幅度就越大，各路输出电压就越高；若脉冲频率越远离谐振电路的固有振荡频率，则L1两端的电压幅度就越低，各路输出电压也就越低。因此，控制STR-Z4302A内部振荡器的振荡频率，就可控制输出电压的大小。因电路的实际工作频率，往往高于LC的谐振频率，在此基础上，若降低电路的工作频率就会使输出电压升高，而提高电路的工作频率会使输出电压下降。

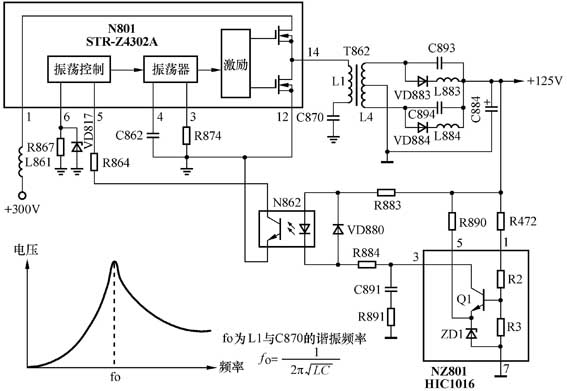

稳压电路如图4所示，本文以海信TG-1B机芯电源电路为例进行分析（图中元器件符号均同原厂图纸）。Q1及周边电路构成误差放大器，这部分电路位于HIC1016的内部。当+125V电压上升时，Q1基极电压也上升，而其射极电压又要保持不变，故Q1导通增强，光耦器N862中的发光二极管导通也增强，发光强度会增加，光电三极管导通也增强，从5脚拉出的电流增大，经振荡控制电路调节后，使振荡器的振荡频率上升，+125V电压下降。当+125V下降时，稳压过程相反。这样，由于稳压电路的作用，确保各路输出电压保持不变。
3.待机控制过程
待机控制电路见图5，在正常工作时，CPU的7脚送来高电平，使V830导通，HIC1016内部Q3跟着导通，其集电极输出低电平，使Q2和Q4均截止，对电路不产生影响。按遥控器的“开/关”键，CPU的7脚送来低电平，V830截止，Q3也截止，集电极变为高电平，从而使Q4饱和导通，HIC1016的12脚输出低电平，使V430截止，切断H·V\(_{CC}\)电源，扫描电路停止工作。同时ZD2也导通，进而使Q2饱和导通，N862中的发光二极管发光强度增大，光电三极管导通程度也增大，从而使STR-Z4302A的5脚流出较大的电流（大于3.4mA），使STR-Z4302A停止振荡。电路停振后，+19V电压因不断向负载供电而逐步下降，当下降至7.8V时，ZD2截止，Q2也截止，流过N862中发光二极管的电流大大减小，发光强度也大为减弱，从而使光电三极管的导通程度也大大下降，从STR-Z4302A的5脚中流出的电流很小，STR-Z4302A在启动电压的作用下，又一次开始振荡，+19V输出电压又开始上升，当上升到一定程度时，ZD2又导通，并使Q2饱和，经N862作用，又使电源停振。这样，在待机状态下，电源处于间歇振荡状态，+19V下降至+9V左右，+125V电压降至60V左右，虽然+19V降至+9V左右，但经L78MR05稳压后，仍能输出+5V的电压，足以满足CPU的供电要求。
4.保护电路
保护电路见图5，+125V过压保护：HIC1016的1脚加有+125V电压，该电压经HIC1016内部R17和R18分压后，作用于ZD5的负端，在正常工作时，ZD5处于截止状态。当+125V超过140V时，ZD5导通，从而使Q6也导通，Q6导通后，会使Q7也导通，Q7导通后，又使Q6导通加强，并最终使Q6饱和。Q6饱和后，Q5也饱和导通，使16脚变为低电平，V830截止，从而使Q3也截止，Q3截止后，Q4饱和导通，12脚输出低电平，使V430截止，切断H·VCC电源。另一方面，由于Q3截止，ZD2导通，Q2也导通，使N862中的发光二极管导通增强，发光强度也增强，从而使光电三极管导通也增强，从N801（STR-Z4302A）5脚拉出的电流大于3.4mA，使电源处于待机状态。
+125V过流保护：+125V电压经R470给行扫描电路及VM输出级供电，当这些电路出现故障引起+125V过流时，R470两端的电压必上升，从而使Q8导通，进而使D1、ZD4及Q6也导通，电路进入待机状态。
场过流保护： 当场扫描电路出现故障而引起场过流时，R343上的电压会增大，引起V340导通，V340集电极输出高电平，并使VD340导通，进而使Q6导通，电路进入待机状态。保护电路动作后，电源虽然处于待机状态，但无法二次开机。
常见故障检修
1.开机三无，面板上的指示灯不亮，也无继电器吸合声。
很显然，这是因为电源电路未工作引起的，应重点检查电源电路，关键检测点如下：
（1）C810两端电压
C810两端电压应为300V左右，若不正常，说明交流输入电路或整流、滤波电路有故障。此时，应观察保险管是否烧断，若保险管烧断，说明交流输入电路或整流滤波电路存在短路现象，应查C801、C814、C813、C805、C806、C810及C871有无击穿现象，桥堆中的整流二极管有无击穿现象。若保险管未烧，应查交流输入电路及整流、滤波电路有无断路现象，如接插件是否良好，R813、R812是否断路，L805、L806是否断路等。
（2）C877两端电压
C877两端电压达到15.7V时，电源方能振荡，若C877两端电压偏低或为0V，应查C877、VD878、C876、R851及V872等元件。
（3）STR-Z4302A的4脚波形
4脚应有锯齿波振荡波形，否则，说明电路停振。当电路停振时，应查4脚外部电容是否损坏，R866、R870是否断路等，若这些良好，可更换STR-Z4302A。
（4）STR-Z4302A的10脚电压
该脚电压供内部激励器，正常时应为 8.0V左右，若电压不正常，说明外部元件或内部电路有故障。
2.开机三无，+125V输出只有60V左右，+19V电压只有9V左右。
很显然，电源已处于待机状态，原因不外乎两种： 一是CPU输出了待机指令，二是电源电路进入了保护状态。关键检测点如下：
（1）HIC1016的14脚电压
若HIC1016的14脚电压为1.4V左右，说明保护电路动作，应对+125V过流保护电路、+125V过压保护电路及场过流保护电路进行检查。因各种保护电路动作的结果是一样的，故检修时，应用断路法进行判断。
若切断场+27V供电（拆下R328），保护电路不再动作，屏幕上出现了水平亮线，说明场输出电路TA8427K有故障，或以V340所构成的场过流保护电路有故障。
若断开F470后，保护电路不再动作，+125V恢复正常，说明行输出电路有故障，应对行输出变压器、行输出管及行逆程电容、S校正电路、行偏转线圈等元件进行检查。
若开机瞬间，+125V高于正常值，说明过压保护电路动作，应对稳压电路进行检查。
（2）微处理器7脚电压
若微处理器7脚为低电平，按遥控器的“开/关”键，7脚电压也不变，划开HIC1016的16脚外围铜箔，7脚电压仍为低电平，说明微处理器输出了待机指令。此时，应对CPU的工作条件电路及CPU本身进行检查。
在检修过程中，若发现+125V和+19V皆正常，但HIC1016的12脚电压为0V时，可判定内部R8断路或Q4击穿。若R8断路，可在11脚和12脚之间接4.7k的电阻；若Q4击穿（12脚和17脚之间电阻很小），可将11脚和12脚外部的铜箔划断，并在其外部接一如图6所示的电路，即可应急使用。
STR-Z4302A和HIC1016的检修数据如表2所示。可供读者检修时参考。
（文/王忠诚）
