石英晶体是一种高稳定的谐振元件，其品质因数Q值可达几万以上，有很高的选频功能，在彩电中获得广泛的应用。如在彩色副载波恢复电路中，用以产生4.43MHz的副载波；在扫描振荡电路中，用以产生500kHz的振荡信号；在遥控系统中用以产生4MHz的时钟振荡信号，等等。

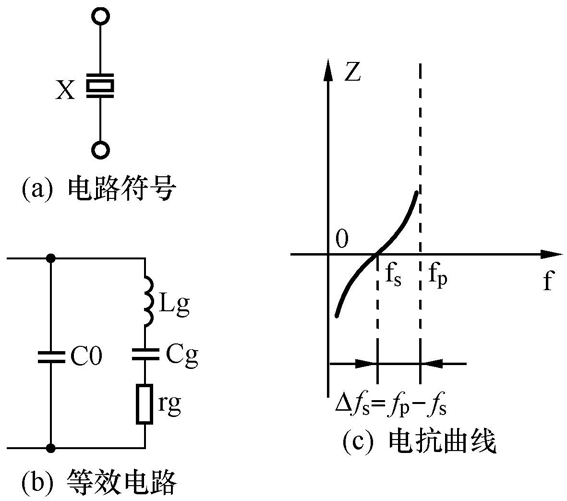

石英晶体的电路符号、等效电路以及电抗曲线如附图所示。由图可见，它具有两种谐振频率：（1）串联谐振频率：f\(_{S}\)=\(^{1}\)/2π（LgCg）\(^{1}\)/2，（2）并联谐振频率：f\(_{P}\)=1/2π[（LgCoCg）1/2/（Co+Cg）]。
石英晶体接入压控电路时；总是将它等效为一个电感来使用。其振荡频率必定在fs与fp之间。用于彩电的石英晶体，其fp与fs之差值Δfg是比较大的，因而可以满足自动相位校正的要求。
一个质量完好的石英晶体，其阻值应为∞，若用万用表电阻挡测得阻值很小，说明晶体已损坏。
石英晶体出现内部开路故障，一般是不能修理的，只能更换新的同型号晶体。如晶体出现击穿或漏电而阻值不是无穷大（如有的彩电用的是500kHz晶体遇到此故障较多），而一时又无原型号晶体更换，可采用下面应急修理：（1）用小刀沿原晶体的边缝将有字母的测盖剥开，将电极支架及晶振片从另一盖中取出； （2）用镊子夹住晶片从两极间抽出；（3）把晶片倒置或转向90°后，再放入两电极间，使晶片漏电的微孔离开电极触点；（4）测量两电极的电阻应为∞，然后重新组装好，盖好盖将边缝用502胶外涂即可。
三、石英晶体代换

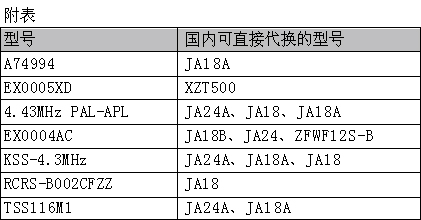

附表列出部分石英晶体的代换型号，供修理时参考。
（文/闵溯 倪耀成）
