76810机芯是三洋公司新近推出的以单片式集成电路LA76810为大规模小信号处理电路为主的机芯，LA76810内部包括图像/伴音中频处理、亮度/色度信号处理、行/场偏转小信号处理电路等，不需外接1H基带延迟线。当需要处理SECAM制信号时，只要外接一只免调试SECAM解调电路LA7642即可。本机芯功能的控制采用相应的日本三洋公司生产的LC8633××系列微处理芯片经I\(^{2}\)C总线来完成，这是一款性价比高、性能优越的彩电机芯之一。采用此机芯的海尔牌HT-2199D型彩电是此系列机芯中的一款，微处理器LC863348A是LC8633××系列中的一种，本文以HT-2199D彩电为例介绍LC8633××系列维修模式总线调试方法及各种具体机型调试数据。
（1）依次按下菜单“MENU”键、显示键、静音键和“SCAN”键，即进入工厂维修模式。
（2）按睡眠定时键，更换主菜单。
（3）按频道增减键“P+”或“P-”键选择调整项目，选中项目的字符由绿色变为红色。
（4）按音量增减键“VOL+”或“VOL-”键，调整选中的项目的数据
（5）按菜单“MENU”键退出工厂维修模式。
2.维修模式调整内容

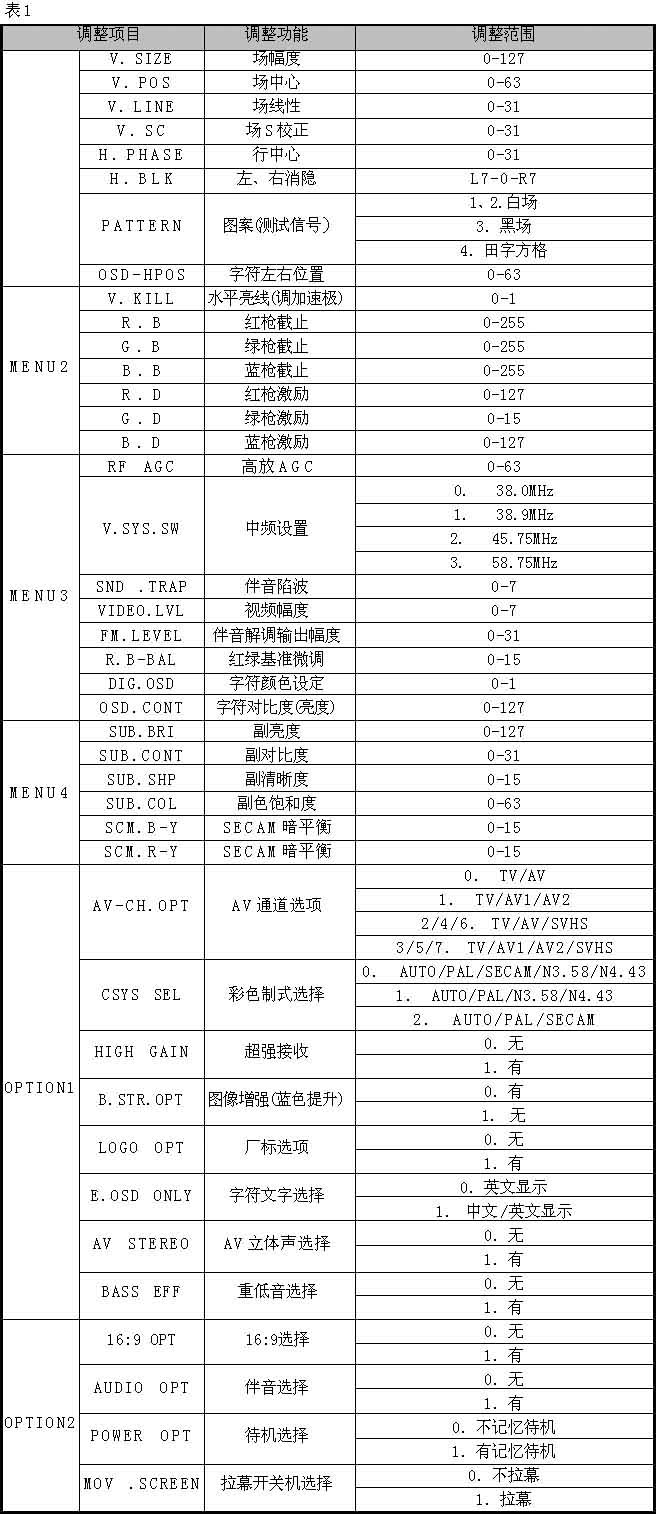

调整的项目见表1，调整数据见表2。
3.调试步骤
（1）电源调整
数字电压表接在B1电压输出端， 调节电位器VR631，使B1输出的直流电压为115V±0.2V。
（2）中放调整
电平为60dB的38MHz中频电视信号由调谐器的中频输出端（T/A端）输入；示波器测量探头接在C244正端，输入灵敏度设置在1V/div；输入耦合设置在DC。调节L201，使T/B端电压为3.6V±0.1V。
（3）AGC调整
①数字电压表接到调谐器AGC控制端C205正端；
②天线端输入电平为60dB的PAL制射频信号；
③进入MENU3主菜单，选择RF .AGC项，调整数据使数字电压表显示在3.6V±0.05V范围之内。
④输入信号衰减3dB，确认AGC电压回到最大值。否则重复②、③两个步骤；
⑤输入信号强度增加到70～90dB，不出现信号阻塞。
（4）聚焦极、帘栅极与白平衡调整
①调试前整机预热5分钟以上；
②输入黑白测试卡，信号强度为70～80dB，调节聚焦电位器，使图像聚焦最佳。
③进入MENU2，选择V.KILL，按住“VOL+”键不放，使屏幕出现一条水平亮线；
④调节帘栅电位器，使某种颜色的水平亮线刚刚出现，然后放开“VOL+”键；
⑤选择R.B、G.B和B.B调整暗平衡，选择R.D、G.D和B.D调整亮平衡。
（5）行中心调整
进入MENU1，选择H. PHASE项，调整数据使左右两端重显率相同（图像处于水平中心）。
（6）场线性、场S校正、场中心及场幅度调整
①选择V. LINE项，调整数据使图像上下线性相同；
②选择V. SC项，调整数据使图像中部与上下两端的线性一样；
③选择V. PDS项，调整图像上下的重显率相同；
④选择V. SIZE项，将上下重显率调得与左右重显率相同。
（文/子平）
