谐振式电源以稳压范围宽、带负载能力强、效率高而开始应用于高档大屏幕彩电中。目前，东芝D7ES机芯及海信TG-1B机芯彩电均使用这种电源。这种电源的工作原理与以往的开关电源有很大的区别，以往的开关电源使用一个开关管工作于开关状态来产生开关脉冲，再用半波整流、滤波电路来获得直流电压输出。而谐振式电源使用推挽电路来激励一个LC谐振电路，进而产生开关脉冲，再用全波整流、滤波电路来获得直流电压输出。
为了让读者能更好地理解谐振式电源的工作情况，本文以海信TG-1B机芯电源电路为例进行分析。海信TG-1B机芯电源电路共由两块厚膜集成电路组成，属谐振式电源。STR-Z4302A为电源控制电路，担负着电源振荡及稳压控制等任务；HIC1016（或HIC1015）为保护电路，担负着误差放大及各种保护功能。
该电源共输出两路直流电压，一路为+125V（或+115V），给行输出电路供电； 另一路为+19V，给伴音功放电路供电，CPU所需要的+5V电压及行振荡所需的+9V电压也是由此路电压经降压后形成的。整机所需的其它各种供电电压均由二次电源来提供。
STR-Z4302A的主要功能

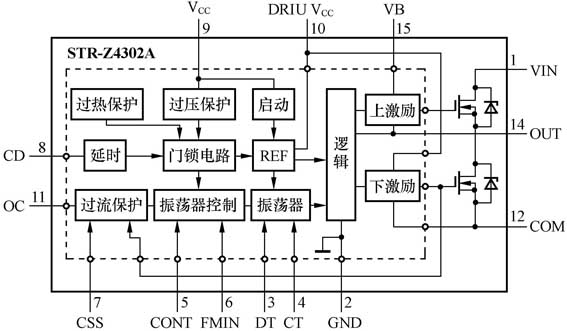

STR-Z4302A是日本三肯公司推出的电源厚膜集成电路，内部结构电路如图1所示，它包含振荡器、振荡控制器、启动电路、保护电路、激励电路及双场效应管推挽输出电路等。因双场效应管工作于推挽状态，故又有半桥电路之称。
STR-Z4302A采用15脚封装形式，各脚功能如下：
1脚：+300V电压输入端，给场效应推挽电路供电，上管导通时，该电压向LC串联谐振电路提供高电平激励电压。
2脚：接地（热地）。
3脚：空载时间定时电阻连接端，空载时间是指两管均截止的时间。在上管激励电压由高电平转化为低电平时，下管激励电压并非立即由低电平转化为高电平，从而出现空载时间。
4脚：振荡电容连接端，电容的反复充、放电，形成振荡。外部电容充电和放电的阈值电压分别为1.8V和2.7V。
5脚：稳压控制端，从该脚拉出的电流越大，振荡频率就越高，输出电压就越低。若从该脚拉出的电流小于200μA，振荡器的振荡频率就不再发生变化，若大于3.4mA，振荡器会停止工作，推挽电路关闭。
6脚： 最小频率设定电阻连接端。
7脚：软启动控制端，振荡器的振荡频率受该脚电压的影响，开机后，内部电路会对7脚上的电容进行充电，7脚电压上升，振荡器的振荡频率逐渐降低，并达到稳定值，从而使各路输出电压也上升至稳定值。因而软启动电路能防止开机后的瞬间有过电流流入到推挽电路，并减缓输出电压对负载的冲击。
8脚：门锁电路延迟电容连接端，当过压保护电路动作、过热保护电路动作、过流保护电路动作或稳压环路断开时，门锁电路就工作，并迫使电源停振。8脚电容的容量决定门锁电路动作的延迟时间。
9脚： 启动供电端。当 9 脚电压上升至15.7V时，内部振荡电路工作，电源启动。若9脚电压过低，小于7.6V，电路会停止振荡，正常工作时，9脚电压一般设置在14V左右。
10脚：激励电源输出（DRI·V\(_{CC}\)），由内部REF（基准稳压器）产生8.0V左右的电压，给下激励器供电。
11脚：过流检测端，外接过流检测电路，过流检测电路主要用来检测LC谐振回路中的电流，以获得控制电压，通过11脚内部电路来抑制推挽电路的激励电流，防止过流现象的产生。
12脚：推挽电路接地（热地）。
14脚： 推挽输出端，输出的脉冲电压作为LC谐振电路的激励源。
15脚：激励电源（VB）输入，给上激励器供电。VB电压的形成过程：在推挽电路下管导通时，10脚电压对15脚外部电容充电，在推挽电路上管导通期间，15脚外部电容上的电压作为上激励器的供电电压。
工作原理
1. 整流、滤波及开机防冲击电路
参见图2（图中元器件符号同原厂图纸），220V交流市电经L801、电源开关后，一方面送至消磁电路，以便每次开机后，能对显像管进行一次消磁操作。另一方面经R813、R812送至桥式整流电路，经整流后，再由L805和C810滤波，产生300V的直流电压，送至STR-Z4302A的1脚，作为内部推挽电路的供电电压。
R813和R812具有防冲击作用，每次开机后的瞬间，因C810上未建立起电压，故整流电流最大，也就是说交流市电对桥堆冲击最大，很有可能损坏桥堆。使用R813和R812后，就可减小开机瞬间的整流电流，使电路的可靠性得到提高。当整机正常工作后，行扫描电路产生+12V的二次电源，使继电器KB1吸合，R813和R812被短路，不再消耗能量。因此，R813和R812仅在开机后瞬间起作用，因而将这一电路称为开机防冲击电路。
L801和C801等元件构成互感滤波器，它既防止电网中的干扰脉冲进入电源，又可防止电源振荡脉冲污染电网。
2. 电源振荡过程
参见图2，桥堆中的D4与R851、C877等元件构成半波整流、滤波电路，开机后，D4将220V交流电的正半周进行整流，整流电流经R851对C877充电，当C877两端电压上升至15.7V时，内部振荡器工作，并产生振荡脉冲，振荡脉冲经内部激励电路放大后，送至推挽电路，使推挽电路进行工作。推挽电路工作后，14脚会不断输出脉冲电压，送至由L1和C870所组成的谐振电路，使谐振电路进入工作状态。
当电路进入振荡状态后，9脚所需的电流会增大，此时，由R851、C877所提供的电流无法再继续满足9脚的需要，因而必须由V872来为9脚供电。电源工作后，L1上会不断产生脉冲电压，从而使L2上也不断感应出脉冲电压，该脉冲经VD864整流，R871、C668滤波后，转化为直流电压，再由V872和VD872进行稳压，输出+14.3V左右的电压，给9脚供电，以满足9脚的需要。
STR-Z4302A工作后，内部基准稳压器会产生+8V的电压（DRI.V\(_{CC}\)），一方面作为内部下激励器的供电电源，另一方面从10脚输出。在内部推挽电路上管截止、下管导通期间，10脚输出的电压经R862、VD862对C863充电，使C863上充得近8V的电压（极性为右正左负）。在推挽电路下管截止、上管导通期间，C863上的近8V电压作为内部上激励器的供电电源。
C864、R870组成过流检测电路，当流过LC谐振电路的电流过大时，C870上的电压也会增大，经C864、R870检测后，在R870上的电压也增大，该电压经R866送至11脚，经内部电路作用后，减小推挽电流，以防止过流现象的产生。
电容C871具有保护作用，当推挽电路处于空载期间，L1会产生较高的自感电压，极有可能击穿推挽电路，有了C871后，L1会经C871释放能量，从而减小对推挽电路的冲击。
3. 各路输出电压形成过程
参见图3。当STR-Z4302A进入正常工作状态后，L1上不断产生脉冲电压，次级绕组L3和L4也会不断感应出脉冲电压。L3上的脉冲电压经VD885和VD886全波整流后，再由R888、C889进行滤波，输出+19V的直流电压，一方面直接送至伴音功放电路，给伴音功放电路供电； 另一方面送至L78MR05的1脚，再从5脚输出+5V电压（+5V-1），给遥控系统供电；再一方面送至V430的集电极，由V430、V431及VD431所组成的串联稳压源稳定成+9V的电压（H·V\(_{CC}\)），送至小信号处理器TB1227N，作为小信号处理器的行启振电源。
L4上的脉冲经VD883和VD884进行全波整流，再由C884滤波，产生+125V的直流电压，给行推动电路及行输出电路供电。
因L1采用推挽激励方式，为了确保STR-Z4302A内部推挽管导通时的电流平衡性，次级绕组一般要采用全波整流电路。这一点是谐振式电源与以往单管开关电源所不同的地方，请读者务必引起注意。
