三洋CK-34D300、CMX2510C、CMX2510A、CEM2515C、CKM2589K-00等系列彩电的保护电路，大多采用CPU中断口保护，特别是近几年生产的大屏幕彩电。本文以三洋 CK-34 D300 彩电为例，介绍三洋大屏幕彩电的保护电路。
1.电路结构

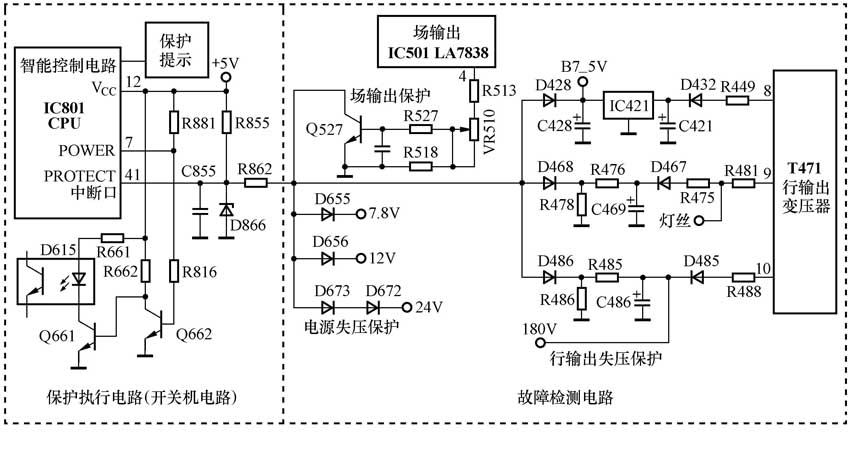

三洋 CK-34 D300 彩电采用中断口保护电路，具体电路如图3 所示（图中的元器件符号同原厂图纸），其CPU（IC801）的41脚单独设立中断口故障检测引脚，外接各路保护检测电路，对电源和行场扫描电路进行检测，当发生故障时，从7脚输出控制电压，实施待机保护。
（1）智能控制电路
CPU（IC801）是保护电路的指挥控制中心，对41 脚中断口各路故障检测电路输入的检测电压进行分析和判断，正常时 41 脚的电压在上拉电阻的作用下为高电平5 V，故障检测电路检测到故障时，将41脚电压拉低，当41脚电压低于 2.5 V 以下时，CPU据此判断被检测电路发生故障，执行保护措施从7脚输出保护指令，执行待机保护措施，并从指示灯控制端输出保护提示信息，正常开机指示灯由红色变为黄色，保护时又变为红色。
（2）故障检测电路
CPU的41脚中断口外接电源失压检测、行输出失压检测、场输出故障检测电路。
①电源失压检测电路 CPU的41 脚外接的 D673、D656、D655构成短路、失压检测电路，对开关电源各路输出的B2（24V）、B6（12 V）和7.8 V电压进行检测；当电源整流滤波电路发生开路故障或负载电路发生短路故障，造成被检测电压失压时，相应的检测二极管导通，通过隔离电阻 R862 将 41 脚的电压拉低，CPU进入保护状态。
②行输出失压检测电路 在行输出电路中，设有D428、D468、D486三个二极管对行输出二次供电进行检测。其中D428 是行输出二次供电的+5V短路、失压检测电路； D468与二极管 D467、电阻R475、R476、R478 和电容 C469 组成对显像管灯丝电压的短路、失压检测电路； D486 与分压电阻 R485、R486 构成对行二次供电180V电压的检测电路。当整流滤波电路发生开路故障或负载电路发生短路故障，造成被检测电压失压时，相应的检测二极管导通，通过隔离电阻 R862将41脚的电压拉低，CPU进入保护状态。
③场扫描检测电路 在场扫描电路中，设有 Q527 故障保护三极管，正常时 Q527 截止，当场扫描电路发生故障时， Q527 导通，通过隔离电阻 R862 将 41 脚的电压拉低，CPU进入保护状态。
（3）保护执行电路
该机的保护执行电路与待机电路共用。CPU判断电路发生故障，采取保护措施时，从待机控制端 7 脚输出待机电压，进入待机保护状态。Q662、Q661 和光耦 D615 组成待机控制电路，开机状态CPU的 7 脚输出高电平， Q662 导通，集电极变为低电平， Q661 截止，光耦 D615 截止，对开关电源稳压电路不产生影响；待机或保护时CPU的 7 脚输出低电平，Q662 截止，集电极变为高电平，Q661导通，光耦 D615 导通，迫使开关电源的振荡电路停振，无电压输出。
2.检修技巧
（1）观察故障现象，判断是否保护
由于该机的保护执行电路与开关机电路相连接，其保护被控电路是主开关电源，保护时与待机状态相似。如果开机后有开机的声音和反映，未进行遥控待机操作，电视机自动关机，进入待机状态，同时指示灯变为红色，即可判断是保护电路工作，进入保护状态。
（2）测量关键点电压，判断故障范围
①判断是否进入保护状态 由于保护时采取关断主开关电源的方法，如果开机的瞬间有+ B 电压输出，然后降为 0V ，即可确定是进入保护状态；同时测量CPU中断口 41 脚电压和待机控制脚 7 脚电压，如果 41 脚电压由正常时的高电平5V ，变为低电平 2.5V 以下，同时 7 脚电压由开机时的高电平变为低电平，即可判断是进入保护状态。
②判断是由哪路故障检测电路引起的保护 在开机后进入保护前的瞬间，测量图中各路失压检测二极管 D655、D656、D672、D428、D468、D486 的负极电压，或测量上述二极管的正向电压，如果哪个二极管负极开机瞬间无电压或二极管有正向电压，即可判断是该路故障检测电路引起的保护，也可在解除保护后测量上述二极管电压，哪个二极管负极开机无电压或二极管有正向电压，则是哪路故障检测电路引起的保护。
（3）解除保护，观察故障现象
①从CPU中断口采取措施，解除保护状态 可采用两种方法：一是逐个断开各路故障检测电路与中断口的连接，即逐个断开检测二极管 D655、D656、D672、D428、D468、 D486 的正极和 Q527 的集电极，并重新启动电视机试之；如果断开那个保护电路与中断口的连接后，开机退出保护状态，则是该故障检测电路引起的保护；二是直接断开中断口与外部故障检测电路连接的 R862，重新启动电视机试之，如果开机后，电视机退出保护状态，声光图均正常，即是故障检测电路元件变质、损坏引起的保护。如果开机后出现声光图方面的故障，则是被检测电路发生故障引起保护。如果开机后，仍处于待机状态，则是CPU故障或开关电源电路故障。
②从CPU保护执行电路采取措施，解除保护状态 可采用两种方法：一是将 Q662 的基极电阻 R816 接CPU的7 脚的一端断开，接+5 V 电源上，迫使 Q662 导通， Q661 截止；二是直接将Q661 基极对地短接。退出保护状态后，开机观察电视机的故障现象，此时，由于CPU仍处于保护状态，只是开关电源进入开机状态，可能出现无图、无声现象，但可对电源和行输出相关电压进行检测。如果开关电源仍无电压输出，属开关电源故障。
（4）检修实例
例 1 ：开机出现三无，指示灯由红色变为黄色，几秒钟后变为红色。
分析与检修：该机设有保护提示功能，指示灯由红色变为黄色，几秒钟后变为红色，说明该机进入保护状态。采用关键点电压测量法检修，开机测量电源+B电压，开机的瞬间有+B电压输出，然后降为0V，测量CPU中断口41脚电压和待机控制7脚电压，41脚电压由开机瞬间的高电平5V，变为低电平2.0V ，同时7 脚电压由开机时的高电平变为低电平，进一步确定是进入保护状态。再采用解除保护的方法进行维修，断开R862，开机试之，开机后不再保护，但屏幕上出现一条水平亮线，判断故障在场扫描电路。对场扫描电路进行检修，发现场输出电路 IC501（LA7838）多脚有开焊迹象，将IC501引脚补焊后，恢复保护电路，不再发生保护故障。
例 2 ：开机时指示灯由红色变为黄色，几秒钟后变为红色。
分析与检修：开机测量电源+B电压，开机的瞬间有+B电压输出，然后降为0V，测量CPU中断口41脚电压和待机控制脚7脚电压，41脚电压由开机瞬间的高电平5 V ，变为低电平2.0 V ，同时 7 脚电压由开机时的高电平变为低电平，进一步确定是进入保护状态。采用解除保护的方法进行维修，断开 R862 开机试之，光栅特别亮，无雪花无图像。检测电源故障检测二极管 D673 ， D656 ， D655 均反偏，未进入保护状态；测量场扫描检测三极管Q 527 也截止；最后测量行二次供电检测电路，检查 D468、D428 均反偏截止，当检查 D486 时，正偏导通，说明行输出二次供电的+180 V电路有故障。检测180 V电源，发现 R488烧焦断路，整流管 D485 漏电。更换R488、D485后，光栅亮度恢复正常，图像出现，恢复CPU的41 脚电路也不再保护。
例 3 ：有时正常收看，有时自动关机，指示灯由黄色变为红色。
分析与检修：开机测量电源+B电压，正常时有+B电压输出且正常，自动关机时降为 0V。关机时测量CPU中断口41脚电压仅2.2V，判断是中断口检测电路进入保护状态。采用解除保护方法，断开R862后，仍未能开机，判断故障在CPU或开关电源。检查CPU各脚电压，工作条件正常，但41脚电压仍为2.2V，说明故障在41脚内外电路，检查CPU的41脚外围元件R855、R862和稳压二极管 D866 均未见异常，拆除电容C855，41脚电压恢复高电平。测量C855有漏电现象，更换C855后，故障排除。
三、凯歌 TC-2818、TC-2518 系列
凯歌 TC-2818、TC-2518、TC-2528彩电和高路华TC-2818、TC-2518、TC-2528 彩电，CPU为M34300N4-721SP，采用CPU中断口保护。下面以凯歌 TC-2818 为例，介绍该系列彩电保护电路的原理与维修，其它CPU采用M34300N4-721SP的彩电，可参照本文检修。
1.保护电路的构成
凯歌TC-2818彩电的中断口保护电路如图 4 所示（图中元器件符号同原厂图纸）。其CPU的15脚是特设的保护端口，即所谓的“中断口” ，外接各路保护检测电路，对电源和行场扫描电路进行检测，当发生故障时，从17脚输出控制电压，实施待机保护。
（1）智能控制电路
微处理器IC701（M34300N4-721SP）是保护电路的指挥控制中心，对15脚中断口各路故障检测电路输入的检测电压进行分析和判断，该脚的电压正常时为高电平5 V（2.5V以上），CPU处于正常的开机控制状态，开关机控制端17脚为低电平；当被检测电路发生故障时，故障检测电路将15脚的电压拉低（2.5 V以下），CPU根据该脚的电压变化，判断被检测的电路发生故障，采取保护措施，从17 脚发出高电平待机控制电压，并通过指示灯控制电路发出保护提示信息。正常开机时指示灯D704由+5V经R728供电，指示灯发光较暗，保护待机时Q725获电导通，导通电流经R727为D704供电，指示灯亮度增加； 部分机型D704采用双色发光管，保护时发光颜色发生变化。
（2）故障检测电路
CPU的中断口15脚通过R760外接电源失压检测、行输出失压检测、场输出故障检测电路。
①电源失压检测电路 一是通过二极管 D556、D557、D558、D559 对开关电源输出的16V、12V（B6）、26V（B2）、15V（B3）四组电压进行检测，二是通过 D107、D1061分别对小信号处理电路IC101（LA7680）11脚和13脚的9V和伴音功放IC1061（ LA4275 ）3脚的15V电压进行检测。当电源整流滤波电路发生开路故障或负载电路发生短路故障，造成被检测电压失压时，相应的检测二极管导通，通过隔离电阻R760 将中断口15脚的电压拉低，CPU进入保护状态。
②行输出失压检测电路 一是通过 D488对行输出变压器T471的9脚输出的灯丝电压经D487、C487整流滤波后的电压进行检测，二是通过D561对行输出变压器T471的4脚输出200 V电压经R554、R556分压后进行检测；当被检测的电路电压因负载短路或整流滤波电路故障无电压输出或行输出电路不工作时，相应的检测二极管导通，将中断口15脚电压拉低，CPU执行保护措施。
③场扫描检测电路 由 Q553 和外围电路组成场输出电路检测保护电路。Q553 通过 R557 对场输出电路进行检测。正常时，Q553 基极电压很低而处于截止状态；当场扫描电路发生故障时，Q553 基极电压升高，使Q553 由正常时的截止变为导通，将中断口15 脚电压拉低，CPU执行保护待机指令。
（3）保护执行电路
该机的保护执行电路与待机电路共用。正常开机时，CPU的17脚为低电平，Q726截止，集电极为高电平，Q724导通，将光耦D518发光二极管的电压短路，光耦截止，对开关电源不产生影响； 当CPU执行保护或待机时，17脚为高电平，Q726导通，集电极为低电平，Q724截止，光耦D518发光二极管获电发光，内部光敏三极管导通，将开关管的脉冲电压短路，迫使电源开关管停振，进入待机保护状态。
2.保护电路的检修
（1）观察故障现象，判断是否保护
由于该机的保护执行电路与开关机电路相连接，其保护被控电路是主开关电源，保护时与待机状态相似。如果开机后有开机的声音，未进行遥控待机操作，电视机自动关机，进入待机状态，同时指示灯亮度或颜色改变，即可判断是保护电路工作，进入保护状态。
（2）测量关键点电压，判断故障范围
①判断是否进入保护状态 如果开机的瞬间有+B电压输出，然后降为0V，即可确定是进入保护状态；同时测量CPU中断口15脚电压和待机控制脚17脚电压。如果15脚电压由正常时的高电平5V，变为低电平 2.5 V 以下，同时17脚由开机电压变为待机电压，即可判断是中断口保护状态。
②判断是由哪路故障检测电路引起的保护 在开机后进入保护前的瞬间，测量 Q553 的基极有无 0.7 V 电压，判断是否由三极管保护电路启动；测量图中各路失压检测二极管D556、D557、D558、D559、D107、D1061、D561、D488 的负极电压，或测量上述二极管的正向电压。如果哪个二极管负极开机瞬间无电压或二极管有正向电压，即可判断是该路故障检测电路引起的保护， 也可在解除保护后测量上述二极管电压，哪个二极管负极开机无电压或二极管有正向电压，则是哪路故障检测电路引起的保护。
（3）解除保护，观察故障现象
①从CPU中断口采取措施，解除保护状态 可采用两种方法：一是逐个断开各路故障检测电路与中断口的连接，即逐个断开检测二极管D556、D557、D558、D559、D107、D1061、D561、D488的正极和Q553 的集电极，并重新启动电视机试之。如果断开那个保护电路与中断口的连接后，开机退出保护状态，则是该故障检测电路引起的保护。二是直接断开中断口与外部故障检测电路连接的R760 ，重新启动电视机试之。如果开机后退出保护状态，声光图均正常，即是故障检测电路元件变质、损坏引起的保护。如果开机后出现故障，则是被检测电路发生故障引起保护。如果开机后，仍处于待机状态，则是CPU故障或开关电源电路故障。
②从CPU保护执行电路采取措施，解除保护状态 可采用两种方法：一是将Q726 的基极对地短路，迫使Q726截止，Q724导通，光耦D518截止。二是直接将光耦D518的1、2脚短路。退出保护状态后，开机观察电视机的故障现象，此时，由于CPU仍处于保护状态，只是开关电源进入开机状态，可能出现无图、无声现象，但可对电源和行输出相关电压进行检测。如果开关电源仍无电压输出，属开关电源故障。
（4）检修实例
例 1 ：开机三无，曾有高压建立声音，指示灯亮度由暗变亮。
分析与检修：根据指示灯亮度由暗变亮和开机有高压建立的声音，初步判断是进入保护状态；采用电压测量法检修，开机的瞬间有+B电压输出，同时CPU中断口15脚开机的瞬间为低电平，进一步判断是进入保护状态；采用退出保护的方法，断开中断口 15 脚与外部故障检测电路的连接电阻R760，开机观察故障现象和测量电源电压。解除保护后，接假负载测量电源输出电压+B，正常。去掉假负载恢复行输出电路，行扫描电路也工作正常，只是无光栅；再用电压测量法，测量检测电路的二极管和三极管电压，发现 D488 处于导通状态，检查该被检测的电路，发现行输出变压器的灯丝供电限流电阻 R479 烧断，更换 R479 后，不再进入保护状态，故障排除。
例 2 ：开机三无，指示灯亮度由暗变亮。
分析与检修：故障现象与例1相同，采用相同的检修方法。测量开机的瞬间有+B电压输出，同时CPU的15脚开机的瞬间为低电平，判断是中断口进入保护状态。用电阻测量法检查行输出电路对地电阻为0V，经测量行输出管击穿，引起过流和行输出失压保护。采用退出保护的方法进行检修，先断开行输出电路供电，在+B电压输出端接200Ω（50W ）电阻作假负载，断开CPU的15脚，开机退出保护状态，测量+B 电压为150 V，过高，说明开关电源稳压电路有故障，检查电源稳压电路，发现稳压电路的光耦D517内部开路，更换光耦后，电源电压恢复正常。更换行输出管后，恢复行扫描电路供电和CPU的15脚保护电路，出现正常的图像和伴音，且不再保护。
例 3 ：有时能正常收看，有时开机三无。
分析与检修：发生故障时指示灯始终为高亮度，测量开关电源无电压输出，测量CPU的17脚为待机状态，采用退出保护的方法，断开CPU的保护中断口15脚后，仍然未能开机，说明是CPU和开关机控制电路发生故障。检查CPU的供电、复位、晶振三个工作条件正常，测量CPU的矩阵电路，发现矩阵电路有漏电现象。更换漏电的矩阵开关后，开机恢复正常。
例 4 ：开机三无，指示灯由暗变亮。
分析与检修：故障现象与例1相同，采用相同的检修方法。测量开机的瞬间有+B电压输出，同时CPU的15脚开机的瞬间为低电平，判断中断口进入保护状态。采用瞬间电压测量法，测量Q553的基极无0.7V电压，判断是二极管保护电路启动，开机瞬间测量保护检测电路的二极管，发现D561负极无电压，判断故障在视放供电电路中，检查该200V整流滤波电路，无异常现象，检查与 D561 相连接的分压电路 R554、R556 ，发现R554开路，引起D561导通，进入保护状态。更换 R554 后，故障排除。
（文/孙德印 孙铁刚）
