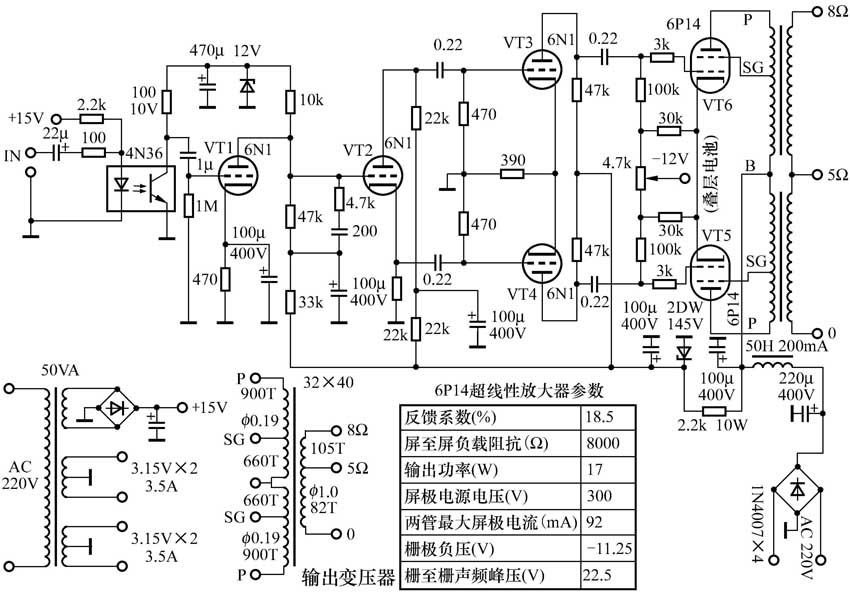

电子管超线性放大器电路形式诞生于上世纪50年代，历经半个多世纪，至今这种电路形式仍然放射着耀眼的光辉。所谓超线性状态，是指帘栅极接在输出变压器初级某一最佳抽头位置时，非线性失真系数可降至五极管接法和三极管接法均无法达到的最低值，而此时功率管的负载阻抗与整机输出功率却与五极管接法一样。这种奇妙的效果在甲乙类推挽放大器里表现得非常出色，所以现在的厂家和发烧友都很喜欢采用这种电路形式。本文介绍用6P14功放管制作的超线性电子管机。推动一对书架式音箱，在家里欣赏音乐，听感非常不错，别有一番风味。具体电路见附图。
输入级与常规的电路有所区别，是采用光电耦合器输入，这种方式具有以下优点：将它作为功放与前级的隔离，可防止由地线间的电位差引入的噪声串入电路，为功放电路采用市电供电创造了条件，这样可降低电源变压器绕制难度，减少变压器体积和重量，仅需一只小容量变压器供给灯丝和光电耦合器即可。经光电耦合器耦合后的信号进入VT1进行电压放大，然后进入VT2进行倒相，VT3、VT4、VT5、VT6组成功率输出级。功放管6P14的栅负压采用一只叠层电池供电，这样可使整机背景噪音更小，但需要经常更换以保证工作点正确，如觉得不合适，也可在变压器里加入一个绕组供电即可。由于本机采用市电供电需做好绝缘工作，特别是在调试时更要注意安全。本机调试较为简单，调整2.2k电阻使光耦合器的发光管电流为5～10mA，接收管的增益可通过100Ω电阻调整。输出变压器可购买成品，也可自制，自制数据如附图所示。本机电路中功放管6P14也可用6P3P替代，各项元件数值均可不变，只需将栅负压改为-22.5V，管座换为大八脚，输出变压器大于25W即可。
编者注：建议使用隔离变压器，以保证安全。
（文/田凯）
