一、存储器的作用
存储器，俗称记忆块。存储器在电视机中的作用是记忆伴音、亮度、色度、对比度、关机状态数据、存储各个频道的节目位置、重低音/环绕声有无、是否具有拉幕功能、行场幅度/线性/失真调整、白平衡调整/制式选择等数据内容。
目前电视机中常用的存储器是电擦除可编程存储器，即EEPROM，有时也写作E2PROM。早期的电视机CPU（如M34300N4-628SP/721SP）内部包含了存储器，无须外接存储器。
随着电视机功能的增加和新技术的采用，需要存储的数据量日益增加，并且经常要求随着功能的增减而随时变动，要求存储容量可以灵活配备，所以越来越多的机芯将存储器移到了CPU的外面。
二、常用存储器的型号
目前电视机常用的外置式存储器有： 24CXX系列、93CXX系列、PCF859X系列、μPD625X系列、TC8910X系列等。其中24CXX系列、93CXX系列应用最普遍，下面就以24CXX系列和93CXX系列存储器为例进行详细说明。
24CXX系列存储器具有以下特点：
①单电源供电；②低功耗CMOS技术；③双线路串行总线，I\(^{2}\)C总线控制；④工作频率高，写入一次的标准周期为2毫秒；⑤内部数据存放时间长，最短的大于40年，大多大于200年；⑥可以容许一百万次读写；⑦具备硬件写保护功能；⑧可防止最高达4000V的静电对集成电路造成损害。
（2）型号的识别

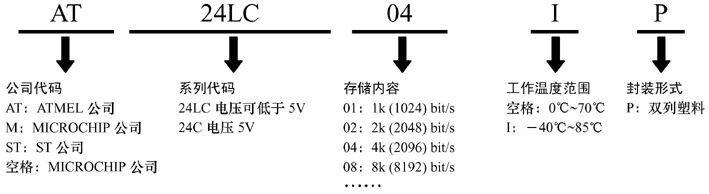

一般来说，24CXX系列存储器的型号标注通常为：公司名缩写+24C（或24LC）+01（或02/04/08/16/32/64等）+工作温度范围+封装形式，如图1所示。
在更换存储器时，若无原型号，可以用容量大的代替容量小的。比如：原机上用24C02，但手头没有24C02却有24C04，这时可以直接用24C04代用24C02。
24CXX系列存储器的①～③脚为芯片地址端，一般接地。④脚为接地端。⑤脚是串行数据线引脚，集成电路就是通过这个引脚读出和写入数据的。⑥脚为串行时钟引脚，负责数据的同步。⑦脚为写保护控制引脚，当该脚接上写保护控制电压时，存储器拒绝写入任何新的信息而只能读取以前存储的数据信息，反之，当该脚不接控制电压时，既可以读取原先存储的数据信息，也可以写入新的数据信息。不同厂家生产的24CXX系列存储器的⑦脚保护电压是不同的。AT、ST、BR公司生产的产品器，其⑦脚必须接地（低电平），才能写入新的数据（取消写保护）；而KOR、KS公司的产品⑦脚必须通过上拉电阻与+5V电源相连，才能写入新的数据（取消写保护）。因此，在24CXX系列存储器损坏需要更换时，要特别注意原机中第⑦脚的接法。若为接地，则可以用AT、ST、BR公司生产的24CXX系列存储器代换。若是通过一个上拉电阻与+5V电源相连，并通过一个小容量电容接地时，则要用KOR、KS公司生产的24CXX系列存储器直接代换。若用其他公司的代换，则要根据需要改变⑦脚的电平。⑧脚为集成电路供电脚，一般接+5V电压。
2. 93CXX系列存储器
（1）特点
93CXX系列存储器具有以下特点：
①单电压供电，最低可至2.5V，最高为6V；②低功耗；③写入前自动擦除原有数据；④开关机数据保护电路；⑤工业标准3线串行通讯界面；⑥软件控制写保护；⑦可擦写100万次，数据保存期大于100年（MICROCHIP公司的产品为200年）。
（2）型号的识别

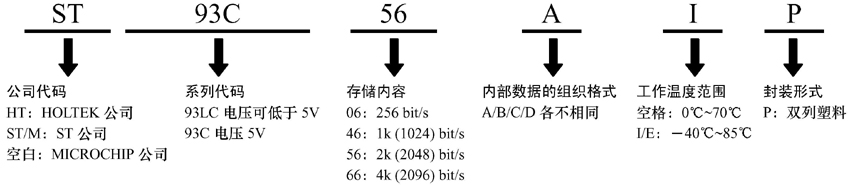

一般来说，24CXX系列存储器的型号标注通常为：公司名缩写+93C（或93LC）+06（或46/56/66等）+A（或B/C/D）+ I（或E）+P，如图2所示。
93CXX系列存储器的①脚为片选脚，接高电平表示选中。②脚为串行时钟脚。③脚是数据输入脚。④脚是数据输出脚。⑤脚是接地端。⑥、⑦脚为空脚。⑧脚为集成电路供电脚，一般接+5V电压。
由于93CXX系列存储器的后缀A、B、C、D字母代表内部数据的组织形式，故在代换时需要注意只有相同后缀名的才能代换。
（广文 耿东锋）
