本文介绍的40m波段QRP 发射机装在直径83 mm的金枪鱼罐头盒里，也可以装在长方形的罐头盒内。
发射机电路图如图1所示，VT1采用的是Pierce晶体振荡电路，给VT2提供几毫瓦的驱动。VT2的输入功率为450 mW，输出功率为350 mW，放大器的效率为70 %。
VT1的集电极电路没有谐振在40m，谐振在80m以下，L1只是个RF扼流圈，集电极对地的100 pF电容不是谐振电容，而是一个反馈电容。该扼流圈的参数要求不严，最大可用到1 mH，但电感量小一些稳定性好。VT1的工作电流为22 mA。
VT2在目前的输出功率下，集电极阻抗为250 Ω，因此采用T1（4：1变压器）把阻抗转换到约60Ω，便于和“π”型电路匹配。这个“π”型电路是低Q值的（带载Q值为1），保证了40m有足够的带宽，这样就省去了调谐电容。“π”型电路是低通电路，使发射机的输出端谐波很小。此外，把输出从60Ω转换为50 Ω。VT2的工作电流为35 mA。
L1是利用Radio Shack生产的273-101型10μH 电感改制的。先拆除上面的线圈，然后用28或30号漆包线绕满，电感量约为24μH。拆除另一个273-101型10μH 电感的线圈，只保留11匝（电感量为1.36μH），把这11匝调整成间绕，匝与匝之间的距离为1个线径宽，这样L2就做好了。发射机在50Ω负载上工作时还需要微调L2。
T1是利用273-101型100 μH 电感改制的，拆掉一部分线圈，保留50匝，次级用22或24号漆包线在50匝的初级上绕25匝。改造后初级电感量为85 μH。
如果想增加功率，可减小VT2的发射极电阻。该电阻减小后，集电极电流会增加。增加到50 mA时，输出功率可增加到400 mW。
B1采用基频晶体，负载电容为30pF，采用插座。如果只想工作在一个频率上，可以把晶体焊在电路板上。J1～J4采用音频莲花插座。
元件说明

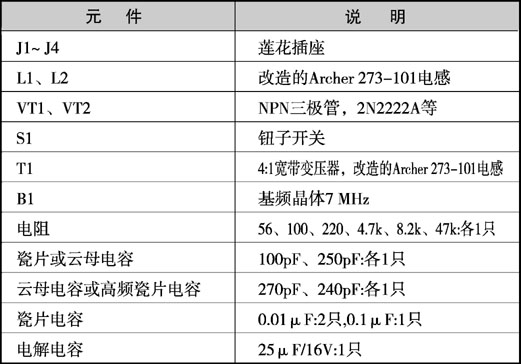

这个电路简单，调整容易，所用元件见表1。更换晶体，改变低通的参数就可以工作在其他波段。VT1、VT2的工作点不用调整就能工作。如果买不到2N2222，可用耗散功率500 mW、fT 100以上的管子代换，如国产3DG12C、8050等。
B1可以采用7～7.060 MHz之间的晶体，负载电容要求不严。
VT1集电极上的250pF耦合电容参数要求不严，200～240 pF都可以。
制作中需要的仪器有万用表、自制的RF毫伏表。
电路制作

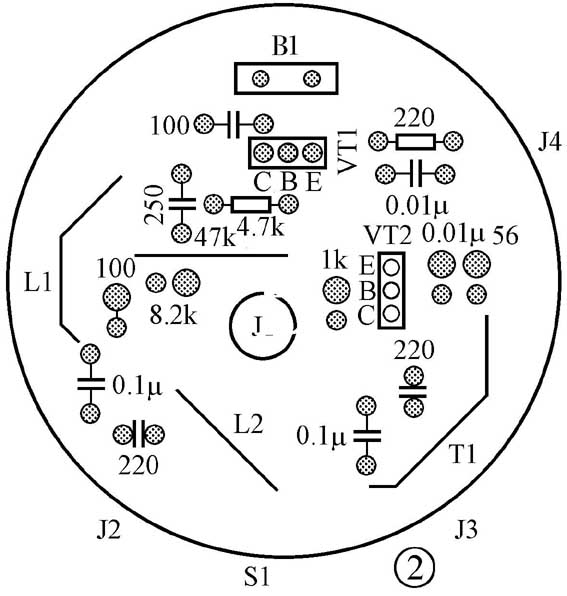

整个电路可以直接搭焊在敷铜板上，也可以用刀自己刻一块印制板，电路板的布局见图2。J2、J3、J4、S1装在罐头盒的侧面。电路板上没有提供安装25 μF滤波电容的位置，它装在J4和电路板的“地”之间。
安装完毕后，先不要把J2与天线相联，应在J2与地之间接上一个1 W左右的50 Ω电阻（不要用线绕电阻、水泥电阻），可用2只100 Ω电阻并联。接通电源，按下电键，用万用表测VT1的发射极电压为3 V左右，VT2的发射极电压为2 V左右。如果已经自制了RF毫伏表，可用RF探头测量VT1集电极，应有3.5 V左右的高频电压（RMS），这说明VT1已经起振，否则应该检查电阻、电路是否接错。VT2集电极应有9 V左右的高频电压。J2应有4.4 V的高频电压。也可在收信机天线插口接上一根临时天线，靠近J2，在按下电键时，调整收信机的频率，应能收到载波信号。一切正常后，就可以接上天线试机了。
（赵辉 编译）
