手机在开机、待机状态的工作电流是不一样的，根据这一特点我们可以通过测试手机在不同工作状态下的电流来判断手机故障，确定故障的部位，找出故障的元件，最终修复故障。
一、手机电流的测量

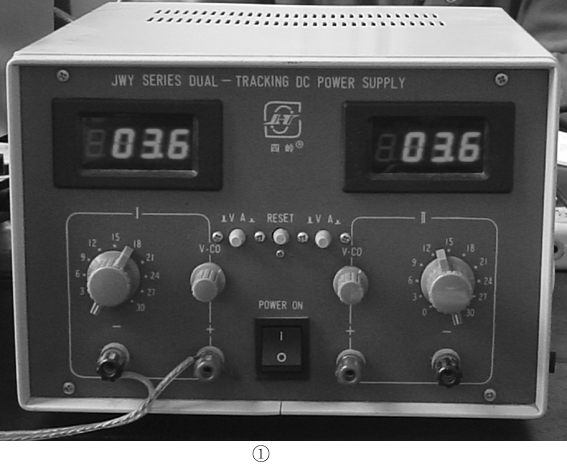

⑴普通数字式或指针式万用表一块，也可以直接用0～2A的电流表代替。如果采用如图1所示的带电流、电压指示的可调稳压电源，可以省略该项。
⑵带过流保护的可调稳压电源一台（参见图1）。也可以直接用相同电压但容量等于或大于该机原来电池容量的电池代替。
⑶测试接口一套。测试接口根据手机的型号不同主要有两大类：一类只有电源正、负两根线；一类除了电源正、负两根线外还有电池温度检测线和电池类型检测线。对于前者可以直接将电源正、负两根线连接到手机电路板的电池正、负接触簧片上；对于后者，还需要在电路板的电池温度检测端和电池类型检测端分别接一只电阻到电路板上电池接触簧片的负端，所接电阻阻值视具体机型而定，阻值可以用万用表在电池板的温度检测端与电池板的负端之间、电池类型检测端与电池板的负端之间测量到。
值得一提的是对于第二种类型，如果不接电池温度检测端和电池类型检测端的电阻，手机将不能开机。

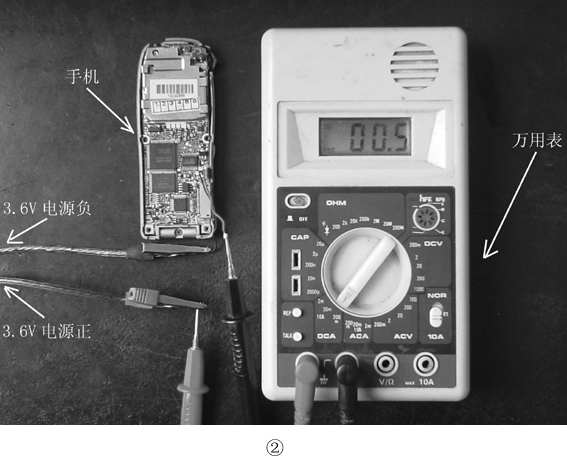

测量手机电流是利用串联回路电流处处相等的原理实现的，其方法是：将电流表（或万用表的电流挡）串联在手机的总供电回路之中，其实际连接方法见图2。修理时，我们可以根据平时积累的手机在不同状态的电流数据判断出手机故障的大致部位。
二、手机不同工作状态的正常电流数据
GSM手机待机电流一般少于10mA（最大不能超过50mA，视具体机型而定），开机电流从10mA左右上升到250mA左右（最大不能超过350mA，视具体机型而定），最后下降到少于10mA左右。
⒉CDMA手机不同工作状态的正常电流数据
CDMA手机待机电流一般为几毫安，开机电流从几毫安左右上升到150mA左右，最后下降到少于几毫安左右。
⒊小灵通手机不同工作状态的正常电流数据
小灵通手机待机电流为6μA左右，开机电流从6μA左右上升到100mA左右，最后下降到6μA左右。
三、维修实例
例1：
摩托罗拉C289手机开关机正常，也能打电话，但电池使用时间很短。
分析与检修：
与故障有关电路如图3所示。电池使用时间短可能是电池本身的质量问题，也可能是手机内部存在漏电。用手机专用维修电源供电，发现刚接通电源还未开机时就有50mA左右的漏电流，而开机后电流比正常机大了近50mA，说明电路中存在漏电的元件或部位。首先用天那水清洗电路板（也可以用无水酒精清洗），然后用热风枪驱潮，再试机还是能够测量到漏电电流，说明电路板没有问题。给手机通电5分钟，用感温法检查，发现图3所示的电源滤波电容有温度，估计它就是问题所在，将其更换后故障排除。
特别提示：
在手机中漏电故障多见电路板腐蚀后漏电，以及电池直接供电的电源处理芯片、发射功率放大芯片、振动电路、振铃电路、后备电池电路的元件存在漏电。
例2：
摩托罗拉L2000手机开关机正常，但打电话一分钟左右出现低电告警。
分析与检修：
与故障有关电路如图4所示。能够正常开关机，说明逻辑控制和接收、发射电路基本正常。打电话一分钟左右出现低电告警，在排除手机电池本身原因外，说明电路中有热稳定性差的元件。拆开机壳，用手机专用维修电源加电，开机后试拨“112”，发现发射电流达530mA，远远大于正常的250mA左右。继续检查，发现手机处于待机状态长时间工作也不会出现大电流，说明大电流与发射有关。由原理可见，发射电路容易引起大电流的元件主要是C382～C384、C386发射电源滤波电容，Q380（9424）电子开关芯片以及U300发射功率放大芯片本身。在试拨“112”出现低电告警时，用感温法检查，发现发射功率放大芯片温度偏高，将其更换后故障排除。
例3：
海尔地文星HC1000型手机开关机正常，但不能上网。
分析与检修：
与故障有关电路如图5所示。加电开机搜索不到网络，但用手动搜寻网络正常，说明接收电路工作基本正常，故障发生在发射电路或其相关的逻辑控制电路。加电后试拨“112”，发现有500mA的电流出现，根据经验，初步判断是DC2S LG207功率放大芯片损坏引起，用热风枪吹下DC2S LG207功率放大芯片更换，再试机，一切正常，故障排除。
特别提示：
从大量的维修实例看，海尔地文星HC1000型的DC2S LG207功率放大芯片损坏是常见故障，维修时应引起重视，可以起到事半功倍的效果。
例4：
海尔地文星HC1000型手机开关机正常，但不能上网。
分析与检修：
加电开机搜索不到网络，但用手动搜寻网络正常，说明接收电路工作基本正常，故障发生在发射电路或其相关的逻辑控制电路。加电后试拨“112”，发现不到100mA，说明发射功率放大电路工作异常。这种情况主要有三方面的原因：一是逻辑控制信号不正常，二是发射调制电路不正常，三是发射功率放大电路本身不正常。首先直观检查相关电路，没有发现问题。用按压法检查，发现在按压RFT3100发射调制芯片时（参见图5），可以正常上网，说明该芯片存在虚焊，将其补焊后故障排除。
例5：
海尔地文星HC1000型手机开关机正常，但“4、5、6”键无效。
分析与检修：
与故障有关电路如图6所示。由原理可见，该机的“4、5、6”键共用一条键盘扫描线，该扫描线来自MSM3100微处理芯片，所以把检查MSM3100微处理芯片到“4、5、6”键共用扫描线作为检查重点。拆开机壳，直观检查键盘板“4、5、6”键共用的扫描线，没有发现问题，用万用表测量，发现该扫描线在图示穿孔后与该板反面的连接器对应脚不通，用细漆包线直接连通后试机，一切正常，故障排除。
（周立云）
