通过前面课程的学习，我们已了解了“通用”的C语言特性，本文将介绍针对80C51单片机特性的C语言编程。
定时器编程
定时器编程主要是对定时器进行初始化以设置定时器工作模式，确定计数初值等，使用C语言编程和使用汇编编程方法非常类似，以下通过一个例子来分析。
例1：
用定时器实现P1所接LED每60ms亮或灭一次，设系统晶振为12M。

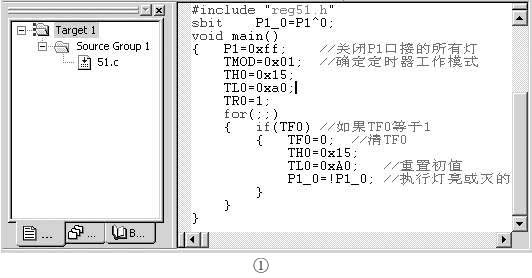

参考图1，在Keil软件中输入源程序，建立并设置工程，本例使用实验仿真板难以得到理想的结果，应使用硬件进行练习。
分析：
要使用单片机的定时器，首先要设置定时器的工作方式，然后给定时器赋初值，即进行定时器的初始化。这里选择定时器0，工作于定时方式，工作方式1，即16位定时/计数的工作方式，不使用门控位。由此可以确定定时器的工作方式字TMOD应为00000001B，即0x01。定时初值应为65536-60000=5536，由于不能直接给T0赋值，必须将5536转化为十六进制即为0\(_{x}\)15\(_{a}\)0，这样可以写出初始化程序：
TMOD=0x01；
TH0=0x15；
TL0=0xa0；
初始化定时器后，要定时器工作，必须将TR0置1，程序中用“TR0=1；”来实现。
可以用中断或查询的方式来使用定时器，本例使用查询方式。
由定时时间到后，TF0被置为1，因此，只需要查询TF0是否等于1即可得知定时时间是否到达，程序中用“if（TF0）{...}”来判断，如果TF0=0，则条件不满足，大括号中的程序行不会被执行到，当定时时间到TF1=1后，条件满足，即执行大括号中的程序行首先将TF0清零，然后重置定时初值，最后是执行规定动作————取反P1.0的状态。
中断编程
C51编译器支持在C源程序中直接开发中断过程，使用该扩展属性的函数定义语法如下：
返回值 函数名 interrupt n
其中n对应中断源的编号，其值从0开始，以80C51单片机为例，编号从0～4，分别对应外中断0、定时器0中断、外中断1、定时器1中断和串行口中断。
下面我们通过一个例子来说明中断编程的应用。
例2：
用中断法实现定时器控制P1.0所接LED以60ms闪烁。

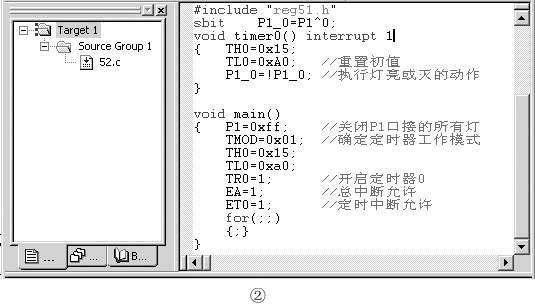

参考图2输入源程序，设置工程，同样，本例用实验仿真板难以看到真实的效果，应使用硬件来完成这一实验。
分析：
本例与例1的要求相同，惟一的区别是必须用中断方式来实现。这里仍选用定时器T0，工作于方式1，无门控，因此，定时器的初始化操作与上例相同。要开启中断，必须将EA（总中断允许）和ET0（定时器T0中断允许）置1，程序中用“EA=1；”和“ET0=1；”来实现。在做完这些工作以后，就用for（；；）{；}让主程序进入无限循环中，所有工作均由中断程序实现。
由于定时器0的中断编号为1，所以中断程序中这样写：
void timer0（ ） interrupt 1
{...}
可见，用C51语言写中断程序是非常简单的，只要简单地在函数名后加上interrupt 关键字和中断编号就成了。
为进行中断的现场保护，80C51单片机除采用堆栈技术外，还独特地采用寄存器组的方式，80C51中有4组名称均为R0～R7的工作寄存器，通过设置RS0、RS1来切换工作寄存器组，这使得中断保护工作非常简单和快速。使用汇编语言编程时，内存使用均由编程者控制，编程时可直接设置RS0、RS1，但用C语言编程，内存由编译器分配和使用，因此，不能自行设置RS0、RS1，否则会造成内存使用的冲突。
在C51中，寄存器组选择取决于特定的编译器指令，即使用using n指定，其中n的值是0～3，对应使用4组工作寄存器。
例如上述例子中可以这么样来写：void timer0（） interrupt 1 using 2
{...}
表示在该中断程序中使用第2组工作寄存器。
串行口编程
80C51系列单片机上有UART用于串行通信，80C51中有两个SBUF（缓冲器），一个用作发送缓冲器，一个用作接收缓冲器，在完成串口的初始化后，只要将数据送入发送SBUF，即可按设定好的波特率将数据发送出去，而在接收到数据后，可以从接收BUF中读到接收到的数据。下面通过一个例子来了解串行口编程的方法。
例3：
单片机P1口接8只发光二极管，P3.2～P3.5接有SK1～K4共4个按键，使用串行口编程，（1）由PC机控制单片机的P1口，将PC机送出的数以二进制形式显示在发光二极管上；（2）按下K1向主机发送数字0x55，按下K2向主机发送数字0xAA，使显示转下一行。
#define uchar unsigned char
#include “string.h”
#include “reg51.h”
void SendData（uchar Dat）
{ uchar i=0；
SBUF=Dat；
while（1）{ if（TI）
{TI=0；
break；}}
??}
void mDelay（unsigned int DelayTime）
{ unsigned char j=0；
for（；DelayTime>0；DelayTime——）
{for（j=0；j<125；j++）
{；}
??}
??}
uchar Key（）
{ uchar KValue；
P3|=0x3e；//中间4位置高电平
if（（KValue=P3|0xe3）！=0xff）
{mDelay（10）；
if（（KValue=P3|0xe3）！=0xff）
{for（；；）
if（（P3|0xe3）==0xff）
return（KValue）；
??}
??}
return（0）；
??}
void main（）
{ uchar KeyValue；
P1=0xff； //关闭P1口接的所有灯
TMOD=0x20；//确定定时器工作模式
TH1=0xFD；
TL0=0xFD； //定时初值
PCON&=0x80；//SMOD=1
TR1=1； //开启定时器1
SCON=0x40； //串口工作方式1
REN=1； //允许接收
for（；；）
{if（KeyValue=Key（））
{if（（KeyValue|0xfb）！=0xff）//K1按下
SendData（0x55）；
if（（KeyValue|0xf7）！=0xff）
SendData（0xaa）；
??}
if（RI）
{P1=SBUF；
RI=0；
??}
??}
??}
实现过程：
输入程序，命名为exam53.c，建立名为exam53的工程，将文件加入，设置工程，使用实验仿真板进行调试。正确编译连接后进入调试，打开实验仿真板（见今年第1期配刊光盘中提供的Dpj.dll文件），然后再点击view——>serial #1打开串行窗口，在窗口空白处点右键，在弹出式菜单中选择“Hex Mode”，如图3所示。
单击实验仿真板的K1键和K2键，即可看到串行窗口中分别出现55和AA；单击串行窗口的空白处，使其变为活动窗口，可接收键盘输入，按下键盘上不同的字符键，可见实验仿真板上的LED产生相应的变化。在实验仿真板上按下K1一次、K2连续两次、再按一次K1后，串行窗口中的状态如图4上部所示；在计算机键盘上按下“1”后实验仿真板显示的状态如图4下部所示。“0”使灯亮，“1”使灯灭，因此P1口的值为00110001，即0x31，这正是字符1的ASCII码值。
程序分析：
本程序使用T1作为波特率发生器，工作于方式2（8位自动重装入方式），波特率为19200，串行口工作于方式1，根据以上条件算出T1的定时初值为0xfd，TMOD应初始化为0x20，SMOD初始化为0x30，PCON中的SMOD位置1，主程序main的开头对这些初值进行了设置。设置好初值后，用“TR1=1；”开启定时器1，用“REN=1；”允许接收数据，然后进入无限循环中开始正常工作。在这个无限循环中首先调用键盘程序，检测是否有键按下及哪一个键被按下，如果K1被按下，则调用发送数据程序，将数0x55送出，如果K2被按下，则将数0xAA送出。接着检测RI是否等于1，如果RI等于1，说明接收到字符，清RI，准备下一次接收，并将接收到的数据送往P1口显示。一次循环结束，继续开始下一次循环。
发送函数SendData中有只有一个参数Dat，即待发送的字符，函数将该待发送的字符送入SBUF后，使用一个无限循环等待发送的结束，在循环中通过检测TI来判断数据是否发送完毕，发送完毕使用break语句退出循环。
该实验同样可用硬件实现，下面介绍使用前面课程中提到的仿真型实验板做实验的方法。由于该板占用了串口作为仿真机与PC机的通信，因此做串口通信类实验只能用下载后全速运行的方法，具体步骤如下：
1.设置工程，在Debug页中选择“Use Keil Monitor Drive”，点击Setting按钮，将通信的波特率设置为19200；
2.进入调试后全速运行程序，然后按Debug->Stop Runing，按提示退出调试状态，实际上这不并会中断硬件电路的工作；

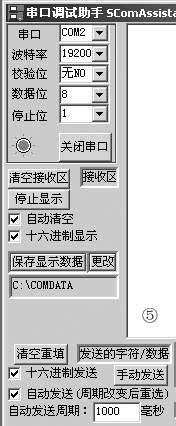

3.在PC机上运行一个串口调试软件，这里以“串口调试助手”软件为例（读者可到www.skycn.com/soft/5480.html上下载该软件），按图5设置串口参数。按下实验板上的K1，串口调试助手的接收窗口即可接收到0x55和0xAA，在串口调试助手的输出窗口中键入数据，即可由实验板接收并由P1显示出来。
今后我们将通过一些综合性的例子的介绍，继续学习采用C语言编程的有关技术。
（周坚）
