海尔拉幕式美高美系列彩电主要由飞利浦单片TDA8844或8843（N201）、微处理WH2000（N901）、梳状滤波器SAA4961（N1004）、图像增强芯片TDA9178（N1005）、音效处理TDA9860（N701）、视频处理TDA6108（N501）、AVTV转换HEF4053（N202）等组合构成的，该机在光、声、图、色彩及外观上均有不凡表现。该机社会拥有量较大，现将部分特色电路的维修要点介绍如下：
1.拉幕与屏显电路的特点

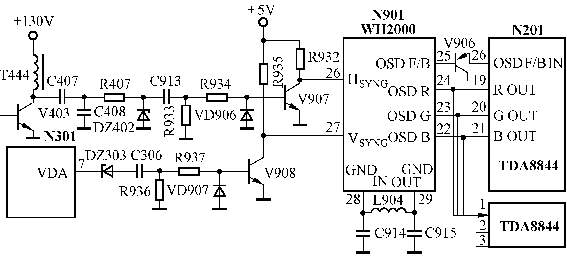

CPU（WH2000）的与外接电容C914、C915、电感L904组成字符振荡电路（见附图）。为负极性行脉冲输入，信号取自行输出管V403的c极并由C407、C408分压供给。为场逆程脉冲输入，信号取自场集成电路TDA8351的⑦脚。行场脉冲的输入幅度除产生正常屏显外还分别决定屏幕的水平和垂直位置与幅度。CPU为字符消隐输出，机器拉幕时段，在软件的控制下输出高于平时数倍的字符消隐电平经V906射随至TDA8844的。此时屏显满屏字符消隐电平——黑幕，同时在软件的控制下黑幕从中心垂直一分为二向两边逐步收缩（待机时方向相反）形成拉幕式开关（待）机。由此可见拉幕信号的主要成分是由字符消隐电平和行场同步脉冲等组成。现把该部分电路的常见故障的维修要点做简单的介绍。
（1）不拉幕无屏显（光、声、图、色、彩均正常）
维修思路与普通机无屏显故障一样。首先检测CPU交直流工作状态及的行场脉冲是否正常。常见易损坏件为R937、R934阻值变大，V908、V907损坏，L904开路。此时应当注意：当本机字符同步极性不对或数据错误时也会产生不拉幕及无屏显故障。
（2）屏显正常不拉幕
本故障一般为行场脉冲输入至CPU的信号幅度变小，及相关拉幕信号数据丢失或设置不当。应当注意的是若将机器大板异机维修时因偏转线圈参数的差异也会出现有屏显不拉幕的假性故障。
（3）拉幕露白边
本故障分拉幕水平露边或垂直露边。垂直露边时为行脉冲幅度变窄或行中心偏移所致。首先应进入总线调整行中心（PHS/NHS）或适当调整R934的阻值。若水平露边时为场脉冲幅度变小或场中心偏移。首先进入总线调整场中心（PVS/NVS）或适当调整R937的阻值。
2.拉幕与高压泄放电路的关系
传统CRT彩电关机后残留的阳极高压一般要持续20秒钟左右，再加上阴极的热惰性使CRT继续发射电子，对拉幕的过程有一定的影响。海尔拉幕式彩电在行输出变压器的HV输出端内设高压泄放组件，机器正常工作时组件对高压的损耗微乎其微，关机后CRT残留的阳极高压在3～5秒钟的短时间内通过组件对地泄放。随着高压电场的消失，有效地抑制了阴极残留电子的二次加速并确保了待机闭幕后屏幕上不出现亮斑。现把高压泄放电路的常见故障的维修要点介绍如下。
（1）机器正常关机后高压泄放电路在3～5秒钟内泄放高压，机内有短时轻微的放电声是正常现象。
（2）极个别机器光图彩均正常。屏上出现白色的飞点时需更换同型号行输出变压器。
（3）待机闭幕后屏幕上出现一团光栅与行输出变压器内高压泄放电路损坏有关。
3.进入维修状态方法

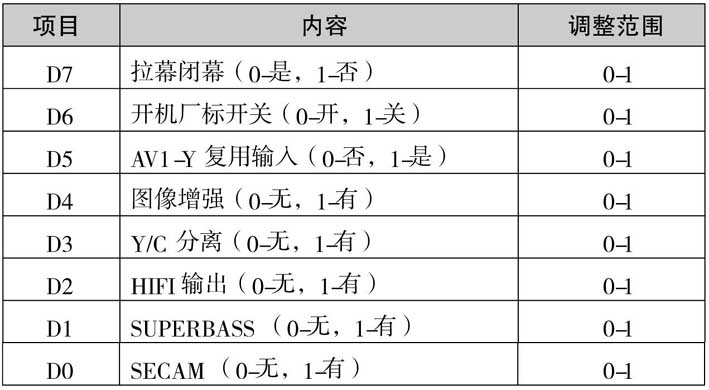

用本机用户遥控器依次按：“P.STD”、“SSTD”、“CALL”、“POWER”组合键进入维修菜单，按“MEUN”键切换维修菜单，按“CH+/-”键选择调整项目，按“VOL+/-”键调整当前项目数据，按“9”键可转换字符的同步极性。当无屏显（或屏显错乱）时应首先试调本项，按“POWER”键关机退出维修状态，有关设置见附表。
功能选项OPTION1—XX（XX：为16进制数值）
（曾起明）
