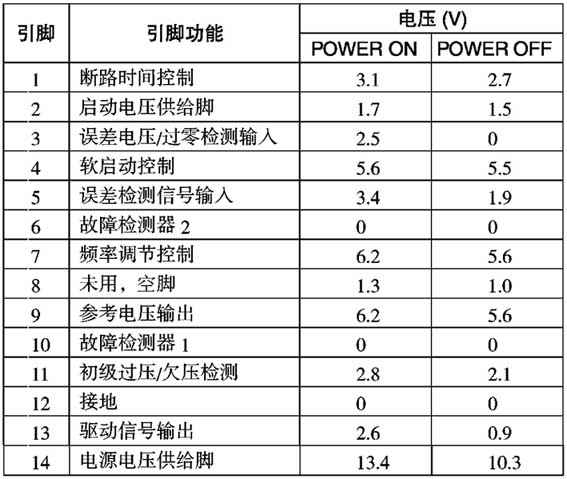

夏普29AD1F彩电开关电源电路如图1所示（图中元件序号均为原厂图纸符号），其核心元件是采用飞利浦公司推出的新型电源控制集成电路TDA16846。TDA16846除了设有独立的振荡、过流和过压保护电路外，还提供了两路稳压控制输入端子和两路故障检测端子，有关它的引脚功能及维修实测电压如附表所示。由于该开关电源电路的外围电路不但十分简洁，而且无需设置专门的待命电源电路，故这种开关电源被国内外的一些知名品牌彩电所采用，如夏普、TCL和康佳等。
1.交流输入及整流滤波电路
这部分电路主要由交流抗干扰电路L1702，高频滤波电容C1706、C1705，桥式整流器IC1700（DX0338CE），滤波电容C1702及开机防冲击电流电阻R1715等组成。电源接通后，220V的市电经L1702、R1715送至桥式整流器IC1700，经IC1700整流、C1702滤波后，获得约300V的直流电压。由于刚接通电源时，因C1702两端尚未建立电压，IC1700的整流电流最大，IC1700所受的冲击也最大，若不加以限制，就有可能损坏IC1700，限流电阻R1715就是为了避免这一现象而设置的。L1799、TH1700、R1703和C1701组成消磁电路，TH1700为正温度系数的热敏电阻，L1799为消磁线圈。刚开机时，由于TH1700温度低，阻值小，因而有较大的电流流过消磁线圈，随着电流流过TH1700，使它的温度迅速升高，其阻值急剧增大，流过消磁线圈的电流也迅速减小，从而为消磁线圈提供一个由大逐渐减小的交流电流，使消磁线圈产生一个递减的交变磁场，以对显像管进行彻底的消磁。
2.启动振荡及直流电压输出过程
开机后，C1702上的300V直流电压，一路经开关变压器T1701⑤、③绕组，送到场效应开关管Q1700的D极，另一路经启动电阻R1713、R1709降压和限流后加至IC1701的启动电源端②脚，并通过IC1701内部电路对的外接电容C1748充电，约1秒钟后（时间长短要依R1713、R1709和C1748大小而定），C1748所充的电压将达到16V左右，此时，IC1701内部的振荡电路开始工作，从输出驱动脉冲信号，经R1736加至Q1700的G极，用以控制Q1700的工作状态（导通或截止）。
开关电源振荡工作后，开关变压器T1701的各次级绕组上会得到不同幅度的感应电压，其中⑦、⑧绕组上的感应电压，经D1704整流、C1713滤波后，获得84V电压，此电压再经Q1702、D1702、R1711和R1712组成的稳压电路稳压后，从Q1702的e极输出14V电压，14V电压经D1700、R1735加至IC1701，作为开关电源启动工作，IC1701的工作电压，以接替②脚的启动供电。同时②脚在IC1701内部电路的控制下将电压下拉至1.7V左右。T1701的组上的感应电压，经D1706整流、C1733滤波后，获得84V电压，供待机时使用（待机状态，组上的感应电压，经D1706整流、C1733滤波后，仅获得9.5V左右的电压）。组上的感应电压，经D1711整流，C1729、L1704和C1731所组成的滤波电路滤波后，获得130V电压，给行推动和行输出电路供电。组上的感应电压，经D1707整流，C1732滤波后，获得29.3V电压，给伴音功放电路供电。组上的感应电压，经D1709整流、C1727滤波后，获得12.4V电压。12.4V电压经IC1705（BA09STV5）稳压后，输出9V电压，9V电压一方面为行振荡电路供电，另一方面经IC1704（KA7805AP）稳压后输出5V电压。组上的感应电压，经D1708整流、C1730滤波后，获得9.4V电压。9.4V电压经IC1703（KA7805AP）稳压后，输出5V电压，给遥控系统供电。
3.软启动过程
由于在刚开机时，开关变压器T1701次级的各个供电支路均处于大电流的充电状态，导致整机工作电流很大，并引起T1701的初级绕组产生极高的反峰电压，这种开机时的“浪涌”电流和反峰电压极易损坏开关管Q1700。因此，为了防止出现这种现象，IC1701设置了由④脚内部电路和外接电容C1712组成的软启动电路。刚接通电源时，IC1701的内部电源电路通过④脚对IC1712充电，因C1712两端的电压不能突变，所以④脚的电压只能缓慢升高，这个电压提供给IC1701内部的“开时间比较器”，用以控制输出的驱动脉冲信号，使其导通期随④脚电压的升高而逐渐展宽，这样，开关管Q1700的导通时间也逐渐延长，开关变压器次级输出的电压也逐渐升高至设计值。因开关管Q1700在刚开机时的导通时间是逐渐延长的，所以可以有效地降低“浪涌”电流和反峰电压的产生，从而可有效地保护开关管Q1700免受开机时的“浪涌”电流和反峰电压的威胁而击穿损坏。
4.稳压控制过程
因TDA16846设有两个稳压控制输入端口，即③脚（过零检测/误差电压输入）和⑤脚（误差检测信号输入），所以，厂家在设计时，可以根据实际的需要选择采用其中的一个或两个稳压控制输入端口。夏普29AD1F彩电是采用后者的稳压控制方式。其稳压过程如下：电源启动后，开关变压器T1701的⑦、⑧绕组产生的感应电压经R1705、R1706分压后，送至IC1701的③脚，进入内部后再分成两路：一路送至内部的误差放大器的反相端；另一路送至内部的过零检测器。在电网电压或负载相对稳定时，送至IC1701③脚的电压基本不变，误差放大器无输出，开关电源维持原有的工作状态。当出现电网电压上升或负载变化等因数，使开关变压器的初级侧输出电压升高时，IC1701③脚的取样电压也随之升高，内部的误差放大器输出电压降低，经④脚外接的C1712滤波后，送至内部的“开时间比较器”，使输出的驱动脉冲信号的导通周期变短，导致Q1700的导通时间缩短，使次级侧输出电压降至正常值。当出现电网电压下降或负载变化等因数，使开关变压器的次级输出电压下降时，其稳压过程与上述相反。此外，在开关管Q1700导通期间，③脚外接电容C1709上充有电荷，当Q1700由导通转为截止时，开关变压器T1701的⑦、⑧绕组将产生一个极性相反的电动势叠加在C1709上，使C1709产生一串逐渐减弱的振铃。当振铃幅度小于25mV时，IC1701内部的过零检测器将输出高电平，控制重新输出驱动脉冲信号，使Q1700重新导通。由此可见，IC1701③脚具有双重功能，既是误差电压检测输入脚，又是过零检测输入脚，并且Q1700的导通或截止时间是由C1709的充、放电时间决定的。通过以上的分析可知，通过控制IC1701③脚输入的电压就可以起到稳压的作用。但是为了提高开关电源稳压性能的可靠性，夏普29AD1F彩电在此基础上，又采用一路稳压控制电路。这路的稳压控制电路由IC1707（SE130N）、IC1706（FX0024CE、光电耦合器）及Q1701等元件组成。其实质是在+B电压上取样，调节IC1701（TDA16846）⑤脚电压，再经IC1701内部的检测电路放大后送至“开时间比较器”，控制输出的驱动脉冲信号的占空比，使+B电压发生相应的变化，起到稳压作用。具体说来，当电网电压下降或音量增大，使得负载电流增大时，+B电压会有所下降，此时IC17 07（SE130N）①脚电压有所下降，即SE130N内部三极管Q1的b极电位下降，e极因接有稳压二极管，而使其电位保持不变，三极管Q1的导通性能下降，c极电流减小，也就是IC1706①、②脚电流减小，使得IC1706内部的发光二极管亮度下降，IC1706内部的光敏三极管导通性能减弱，ce结电阻增大，Q1701的导通性能也减弱，导致IC1701⑤脚电压上升，经IC1701内部电路检测放大后送到“开时间比较器”，用于控制输出的驱动脉冲信号的导通期，使其变宽，相应地引起Q1700的导通时间延长，使+B上升到正常值，反之，当+B电压上升时，其稳压过程与上述相反。
这里需要说明的是，上述分析的两路稳压电路并非同时起稳压作用的，IC1701的内部电路会根据③、⑤脚的电压高低来自动选择一路稳压控制电路，如③脚的电压低于⑤脚，那么IC1701便选择③脚输入的误差电压进行稳压控制，而把⑤脚输入的误差电压自动地阻隔，使其不产生稳压控制。反之，IC1701的内部电路会选择⑤脚输入的误差电压进行稳压控制，而把③脚输入的误差电压自动地阻隔，使其不产生稳压控制。
5.遥控开/关机电路
正常开机时，IC1001（IX0104SE）输出高电平4.8V左右，通过R1008加至Q1009的b极，Q1009截止，Q1704、Q1703、Q1705和Q1706相继截止，开关变压器T1701的次级输出正常的电压，使整机处于正常的工作状态。
遥控关机时，IC1001变为低电平0V，此时，Q1009的b极电位下降，Q1009饱和导通，c极输出约4.8V电压，经R1730加至Q1704的b极，Q1704饱和导通，c极相当于对地短接。
此后要分两路加以说明。一路是：当Q1704饱和导通后，Q1703的b极通过D1713，Q1704的c极接地，Q1703饱和导通，IC1706的②脚电位急剧降低，IC1706的①、②脚电位差增大，发光二极管光强增大，光敏三极管饱和导通，Q1701饱和导通，IC1701（TDA16846）⑤脚电压急剧下降，通过内部检测电路放大后送至“开时间比较器”，控制输出的驱动脉冲信号，使其导通期进一步缩短，导致Q1700的截止时间进一步延长，使+B输出电压由130V降为25V左右。与此同时，开关变压器T1701次级侧的其他各路输出电压也按同比下降，如组上的感应电压，经D1706整流、C1733滤波后，仅输出9.5V左右的电压（正常开机时为84V左右）。另一路是：当Q1704饱和导通后，Q1705的b极通过R1728，Q1704的c极接地，Q1705、Q1706相继饱和导通。由D1706整流、C1733滤波后，得到的9.5V左右的电压，经Q1706的e、c极、D1710送至IC1703（KA7805AP）①脚，以保证在待机状态下，由于各路输出电压下降后，IC1703的①脚仍能得到约9V左右的输入电压，而使其能够输出5V电压，用于维持待机状态下的微处理器供电。
此外，当遥控关机时，IC1001（IX0104SE）为低电平0V，使得IC1705（BA09STV5）①脚也变为低电平0V，造成IC1705④脚没有9V电压输出，引起行振荡电路因缺少工作电压而停振。
6.频率控制和故障检测端子
由TDA16846构成的开关电源，可通过设置⑦脚的外围电路来改变工作频率。如果⑦脚是外接固定的阻容元件，那么开关电源将以固定的频率工作；如果⑦脚既接阻容元件，又通过光电耦合器与外部的行逆程脉冲相连，那么开关电源的工作频率将和行频同步；如果⑦脚是外加一固定的直流电压或悬空，那么开关电源就会根据负载的轻重而自动调整振荡频率的高低，以适应整机对电源输出电压的要求。本机是将⑦脚和⑨脚 （参考电压输出脚）直接相连，故其振荡频率是工作在自动调整状态。此外，TDA16848还设置了两个故障检测端：⑥和⑩脚。当开关电源正常工作时，⑥和⑩脚的电压分别为1.2V和1V左右。如果因某种原因引起开关电源工作在异常状态，那么⑥和⑩脚的电压就将出现异常，即高于（或低于）1.2V和1V，一旦TDA16846内部的检测电路检测出⑥和⑩脚的电压异常时，其内部的保护电路动作，切断输出的驱动脉冲信号，使开关电源停止工作。本机未采用这一功能，而是将⑥和⑩脚接地。
7.保护电路
夏普29AD1F彩电除了开关电源设有保护电路外，还在负载电路上设有保护电路。要是开关电源的保护电路动作，那么就会引起开关电源停振，造成开关变压器的各次级绕组无整流电压输出；如果是负载电路的保护电路动作，那么微处理器IC1001（IX0104SE）就会发出保护性的关机指令，促使开关电源工作在待机状态。下面具体介绍这两者的保护电路。
初级过压/欠压保护 IC1701（TDA16846）的为初级过压/欠压保护检测脚，其工作电压为1～35V。如果电网电压上升，那么经IC1700整流，C1702滤波后的电压也上升。此电压经R1702（1.5MΩ）和R1701（1.5MΩ）与R1700（100kΩ）分压后的电压也升高，即IC1701电压升高。当电压超过3.5V时，其内部的保护电路动作，切断输出驱动脉冲信号，使开关电源停止工作。当电网电压下降，使得IC1701电压低于1V时，其内部的保护电路也动作，切断输出驱动脉冲信号，使开关电源停止工作。
次级过压/过流保护 IC1701（TDA16846）的既是工作电压（8～16V）供给脚，又是次级过压/过流检测脚。如果因某种原因造成次级输出的电压升高，那么IC1701的电压也升高，当电压超过16V时，其内部的保护电路动作，切断输出驱动脉冲信号，使开关电源停止工作。若次级因某种原因而产生过流，造成次级各绕组输出电压下降，那么电压也下降。当电压低于8V时，其内部的保护电路动作，切断输出驱动脉冲信号，使开关电源停止工作。
（2）负载保护电路

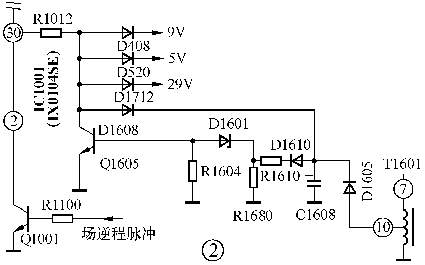

负载保护电路如图2所示。各保护电路动作过程如下：
①灯丝过压保护
当灯丝供电电压过高，即行输出变压器⑦、⑩绕组产生的感应电动势升高，此感应电势经D1605整流、C1608滤波后的电压也将升高。如果该电压经R1610、R1680分压后的电压大于稳压二极管D1601（21.2V）的稳压值时，D1601将击穿导通，引起Q1605饱和导通，其c、e极短接，使得IC1001（IX0104SE）变为低电平0.7V，IC1001一旦检测的电压变为0.7V左右，便会发出保护性关机指令，即从输出低电平0V，控制开关电源工作在待机状态，起到保护作用。
②灯丝欠压保护
当灯丝出现欠压时，D1608导通，IC1001变为低电平0.7V，随后的电路动作过程与上述相似。
③电源失压或电源短路保护
D520、D408和D1712分别组成5V、9V及29V电源失压或电源短路保护电路。只要上述电路中的任何一路电源出现失压或短路，就会引起相应的二极管（D620或D408、D1712）导通，使IC1001变为低电平0.7V左右，随后的电路动作过程与上述相似。
④场输出电路保护
当场输出电路工作异常，造成没有场逆程脉冲信号送至IC1001②脚时，IC1001也会发出保护性关机指令，促使开关电源工作在待机状态，起到保护作用。
（林俊标）
