检修带有总线调整的电视机，维修人员首先要向用户了解，此机是否送人维修过？用户是否进入维修状态调整了总线数据？在使用过程中出现过哪些故障？对这些情况全面了解后，再作出是否要进行总线调整的决定。总线调整涉及的内容很多，如：几何失真、亮平衡调整、电视机功能设置等，在总线调整前要弄清总线调整参数的定义并了解什么参数可调，什么参数不可调，调错又如何恢复等信息，再进行总线调整，不然错调参数，有可能导致电视机功能丢失或数据难以恢复，电视机无法正常工作。为了使维修人员对总线调整有所了解，我们以长虹CH-16机芯彩电为例介绍其调整方法。

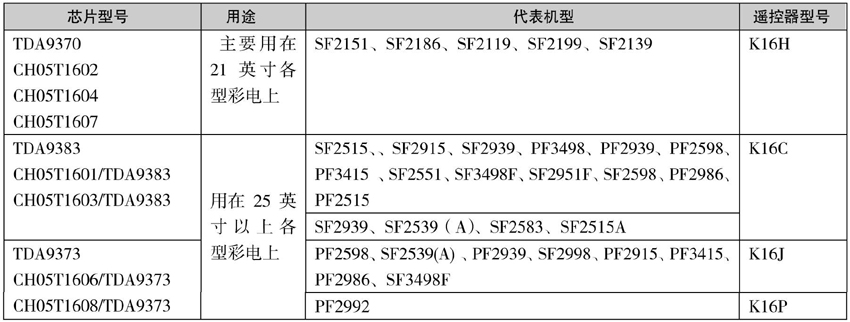

由于CH-16机芯使用了不同型号的芯片（见表1），应用这些不同芯片生产的彩电所具有的功能也不同，电视机具有何功能受写入芯片的软件而确定，因此同属一个机型的彩电在进入总线调整的状态下，屏幕显示的参数也不同。
注：表1列出的代表机型中PF2986既列在了CH05T1606栏（TDA9373系列），又列在了CH05T1601栏。表明此产品用两种芯片生产了同功能彩电，但二者使用的遥控器是不同的。CH05T1606生产的PF2986遥控器型号为“K16J”；CH05T1601生产的DF2986遥控器型号为K16C。因此在进行总线调整时，必须使用本机遥控器进行调整。像这种芯片不同，实现功能相同，遥控器型号不同的CH-16机芯生产的产品还有多种，故在利用遥控器进行总线调整或购买遥控器时，一定要弄清本机所配遥控器型号或芯片型号。
1.进入总线调整状态
用遥控器K16* 系列（注：遥控器存在不共用性，总线调整时，最好使用用户遥控器）将音量关为“0”，再按“静音”键和电视机上的“菜单”键，屏幕上显示红色字符“S”及“TAB”等相关数据时，表明电视机已进入维修状态。当屏幕上无“S”字符显示时，请重复此过程。

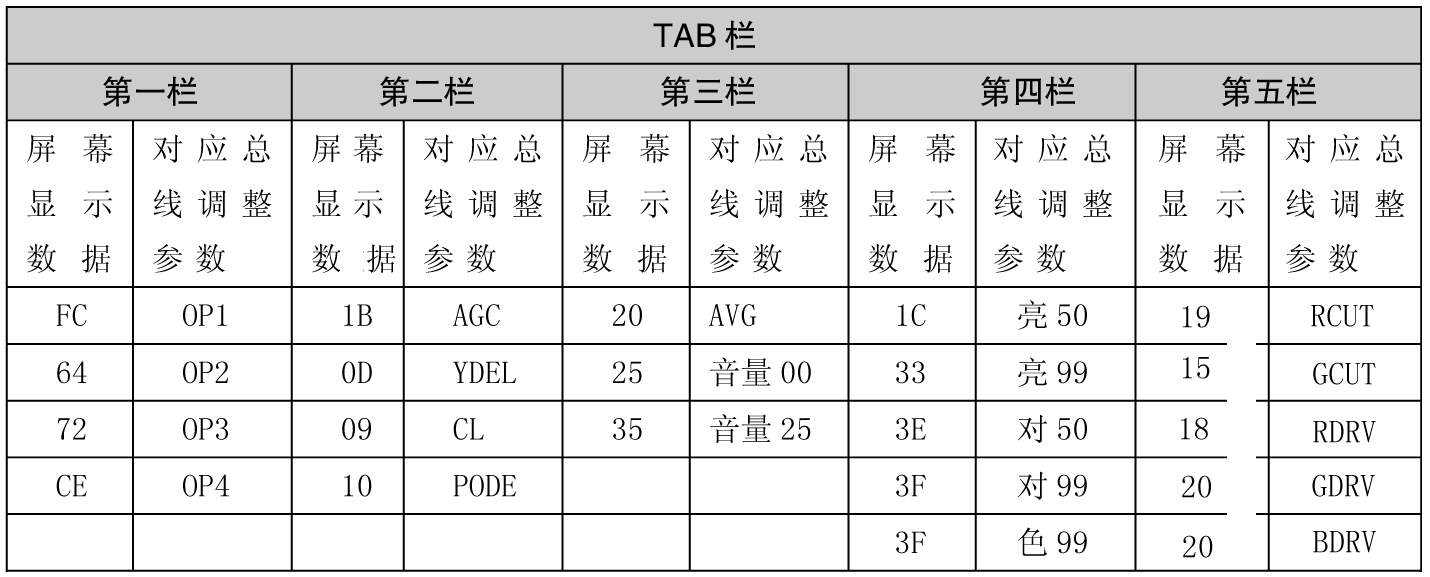

进入维修状态后，第一页显示的TAB及项目很多，如图1所示。在当前页下，这些数据不可调。但调整总线其他参数数据值时，却发现TAB列出的数据值也发生了变化。由此说明，此页显示的内容事实上是对总线调整参数的数据值进行归类列表。图1为SF2119型彩电“TAB”栏显示的内容，表2对“TAB”显示的各项数据所对应的参数进行了解释。不同芯片生产的彩电，“TAB”显示参数的数据位置及状态有所区别。从介绍的这些内容可以看出，TAB只能用于数据查看使用，除此之外无多大实际用途。
2.总线参数调整过程
进入总线调整状态后，按遥控器上频道加键“P+”，屏幕上显示的参数项将在OP1、OP2、OP3…INIT间循环显示，按频道减键“P-”，屏幕上显示参数将由后项向前项翻转，屏幕显示内容由“INIT、PODE…OP3、OP2、OP1”进行；当停止翻项时，按音量“V+、V-”加减键将改变当前屏幕上显示参数如OP1、OP2…的数据或状态。在维修状态下总线调整相关参数及内容如表3所示。
3.退出总线调整状态
遥控关机或关总电源开关，退出维修状态。
4.功能设置相关参数及调整
由表3列出的不同机型的总线参数可知，有的机型涉及功能设置的参数“OP*”项，有的有“3”项，有的却有“4”项；涉及声音、图像处理及几何失真的相关参数又基本相同。由此可见以CH-16机芯生产的产品，虽芯片型号有差异，但总线调整却是相似的。为便于大家了解功能与参数值间的关系，在表4、表5中列出了常见功能与功能参数状态间的关系供大家使用。
表4

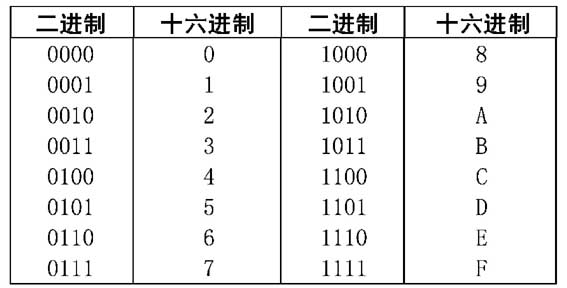

表3中的总线参数的数据值是用“十六进制”记数方式表达的，而表4、表5中的参数状态设置是以“二进制”数表达的。这两种数据之间的关系请参考表6。例如：SF2119型彩电维修状态下功能设置 “OP1”显示的数据值为“FC”，通过表6查出F为“1111”，C为“1100”，所以“十六进制”数“FC”用二进制数表示时，应为“11111100”，再对应表4中列出的“OP1”各数据位状态得到：Bit0设置为“0”，表明电路未单独设置梳状电路；“Bit1”状态为“0”表明伴音处理电路未设置音频信号处理电路，以此类推，Bit2、Bit3、Bit4等参数的状态与电视机具有的功能间的关系，同理，OP2、OP3等参数也按此规律进行，这些数据在产品出厂前已严格按软件编码设置，故只要未更换存储器或机内未出现干扰，这些数据是不会改变的，在进行总线调整时，凡涉及电视机功能参数项的数据决不要调整，否则将导致电视机功能丢失或电路工作异常。如果在无总线数据参考作标准时，要排除数据调乱引起的故障是非常困难的。如果出现更换存储器或因数据调乱时，要排除电视机工作异常故障可采取：第一种方法：参考同机芯、同规格产品总线数据调整。如有人将“SF2119”彩电OP1数据调乱，此时可参考SF2198、SF2151等同机芯、同规格的21英寸彩电的“OP1”数据设置故障机数据。第二种方法：对照产品说明书、电路原理图，再结合表4、表5列出功能参数的数据状态，列出二进制数据，根据表6转换成“十六进制”数后，再在维修总线调整状态下，调整此参数为换算的数据值即可。通过这两种方法处理后，并核对电视机功能是否恢复。
如：SF2551型彩电在维修总线调整状态下“OP1”正确数据应为“F2”。将“F2“换算为二进制数为“11110010”，对照表4，可知此机具有或电路上设置有音频信号处理电路，但无单独的重低音功放电路，关总电源开关后仍需用遥控器或按本机菜单键才能启动电视机，开机后未加信号时，屏幕显示有长虹标志图案显示，具有两路AV输入接口，并能显示DVD输入的亮、色差分量信号。如果将此项参数错调为“68”，以二进制数表示即为“01101000”。此时表明电视机也失去了“DVD”接收功能。即使硬件电路设置有DVD端口，屏幕上不会显示DVD标志字符，也无法让DVD端口输入信号在屏幕上显示，另外还可能出现整机无伴音，因为软件也将外置音频信号处理电路关闭；并出现了无待机工作过程，出现了接通电源直接开机等故障特征。由此可见维修总线状态下涉及功能设置的参数值不要随便调整，否则将诱发许多想不到的无关联的故障。在进入总线调整状态前，先要弄清楚需要进行总线调整的目的后，再调出相应参数进行数据调整。
5.光栅几何失真调整
因为接收PAL制和NTSC制信号场偏转功率不同，导致几何失真调整分接收PAL制信号和NTSC制信号两种调整过程，只有这样，才不会出现播放PAL制信号或播放NTSC制信号时，光栅显示不一致现象。长虹超级单片机芯“CH-16机芯”生产的彩电在无信号接入电视机时，屏幕上显示的是NTSC制状态下的光栅，即此机芯生产的彩电开机后优先执行的是NTSC制60Hz扫描，也就是说，如果未接收电视机信号（TV/AV信号）进行的几何失真调整只是调整了NTSC制信号的失真，并未调整PAL制信号几何失真。结果出现了在无信号时，光栅显示非常正常，转换频道和接收国内节目光栅又出现几何失真现象，其原因在于未进行PAL制信号下光栅几何失真调整。这就是说要使接收PAL/50Hz信号光栅不出现几何失真，必须接收PAL制信号进行总线调整。表3中涉及几何失真参数前面出现“5”，表明调整的几何失真参数针对的是PAL/50Hz信号，出现“6“时表明接收的是NTSC/60Hz信号。
6.帘栅电压状态显示
表3中有项参数“AVG”，它后面跟的数据值是不可调的。它只表明CH-16机芯生产的彩电帘栅电压调整状态。此机芯帘栅电压具体调整过程：维修状态下项中“AVG”项，将亮度调整为“60”、对比度置为“50”，调整帘栅电位器，此时屏幕上显示AVG状态如图2所示。调整帘栅电位器使屏幕显示字符“WBC：OUT”显示为“WBC：IN”（绿色）或在绿色“WBC：IN”与红色“WBC：OUT”间跳变即可。AVG状态显示“20”表明此机帘栅电压调整正确时的标识而已，并非遥控调整所得数据。
7.字符显示位置调整

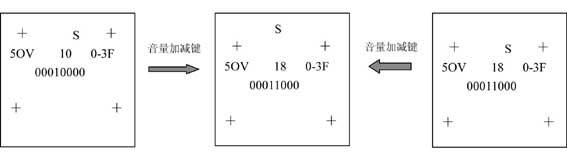

表3中有项参数“50V”这项参数用于调整操作“字符”在屏幕垂直方向上的位置，仍分PAL和NTSC制两种状态下字符位置调整。“0V”前面显示“5”时，表明进行的是PAL制信号字符显示校正，“6”时表明接收的是NTSC制字符位置校正。字符位置校正过程如图3所示。
8.数据初始化
表3中最后一项参数显示为“INIT”，此参数设置将使各参数数据被初始化。正常工作的电视机或进行特殊总线数据调整时，不要调整此参数，不然将导致电视机工作异常。更换存储器后，调整此参数可实现微处理器与各种存储器进行数据交换，保证电视机基本工作正常，但电视机具有的特殊功能及电路工作状态正确设置必须在维修状态下通过数据设置得以实现。若调整好的彩电随便改变此参数，将迫使原存储在存储器中的数据回到最初状态，电视机功能将丢失，故电路工作状态将发生变化。在总线调整下，杜绝按“音量”键，避免数据清“0”初始化。
（赵政先）
