晶体管功放的发展历时几十年，优秀线路层出不穷。本文介绍的此款功放是以某知名品牌功放为蓝本，稍作改进而成的。此功放线路经典简洁、元件易购、调试简单，值得向大家推荐。
1.电路简介

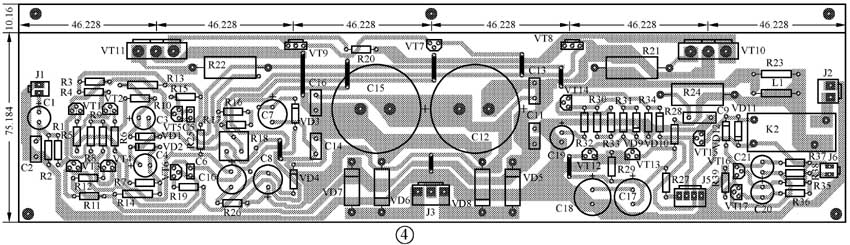

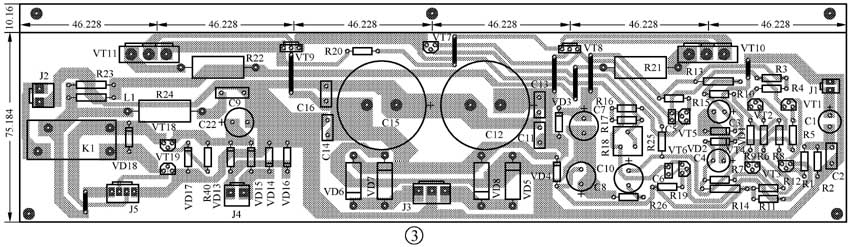

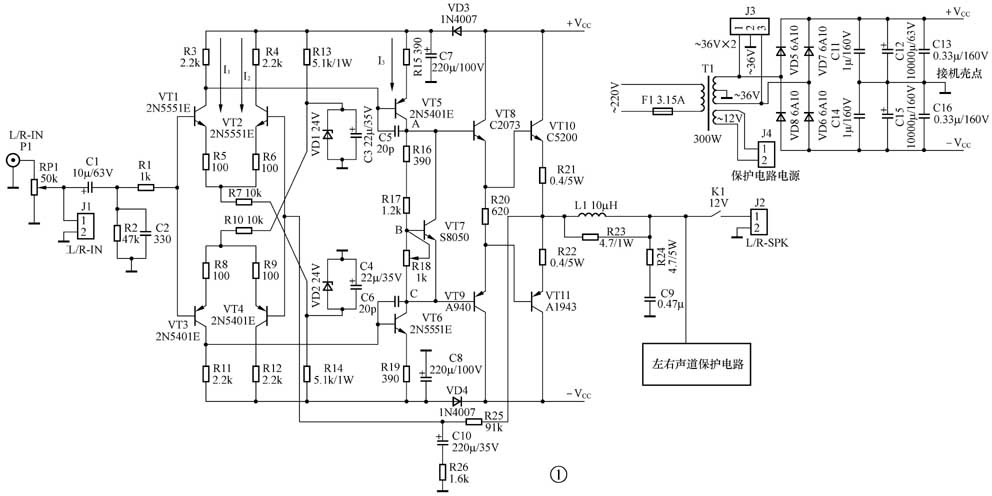

整机由左右声道两块电路板组成，左右声道的主电路及电源电路如图1所示，保护电路如图2所示。图3、图4是左、右声道的印制电路板图，它们分别安装在一块70mm×80mm×90mm的扇形散热片上，两个声道安装在机箱的左右两侧，隔离性非常好。
VT1、VT2、VT3、VT4组成双差分对称输入级，电流I\(_{1}\)=I\(_{2}\)=1.2mA，由V\(_{BE1}\)+I\(_{1}\)×R5+（I\(_{1}\)+I\(_{2}\)）×R7=-V\(_{D2}\)而得。电压放大级的电流I\(_{3}\)=5mA左右，由I\(_{1}\)×R3=V\(_{BE5}\)+I\(_{3}\)×R15而得。R16、R17、R18 、VT7组成功放输出级偏置电路。其中VT7是偏置管，根据V\(_{R18}\)=V\(_{BE7}\)=0.6V，VT7的基极电流约为0A，可得V\(_{AC}\)=V\(_{BC}\)+V\(_{BC}\)×（R16+R17）/R18 =0.6×（1+（R16+R17）/R18），显然，V\(_{AC}\)可以通过调节R18而变化，若R18使用多圈电位器，则可使V\(_{AC}\)随R18缓慢变化，实现高精度调节。V\(_{AC}\)的变化改变VT8、VT9的偏置状态，使R20上的电压随之改变，从而影响到末级功率管VT10、VT11的偏置状态。由于输出管在开始导通时集电极电流随V\(_{BE}\)急剧变化，V\(_{AC}\)以较高精度缓慢变化，可以很方便地控制偏置电流的大小，给偏置调节带来方便。同时，偏置三极管VT7与功率管一起固定在散热片上，当散热片温度异常升高时，偏置三极管集电极电流增加，集射电压反而下降，引起偏置下降，起热反馈，稳定偏置的作用。电压放大倍数确定为A\(_{V}\)=1+R25/R26=58倍。L1、R23、R24、C9是扬声器特性补偿电路，使扬声器接近理想中的纯阻负载状态。VD1、C3、VD2、C4稳定输入级的偏置电流，而VD3、VD4、C7、C8将功率级与输入级、电压放大级隔离，有效避免功率放大级在大动态时因吸收大电流而对前面电路的影响。
图2是该机左右声道保护电路，该电路简单，保护措施可靠，你可以将该电路移植到别的功放电路上，方便灵活。两个声道保护电路由排线插座J5相连。VT18、R30、R32、C19组成开机延时电路，其中R30、R32、C19决定延时时间长短。VT12、VT13及外围电路监测两个声道输出的中点直流电位的变化，当该电位异常时VT12或VT13导通， C19放电，VT14截止，导致VT19、VT15截止，左右声道继电器K1、K2释放，保护扬声器。VT16、VT17及外围电路组成多谐振荡器，在开机延时期间或发生保护动作期间LED1闪烁，一旦电路正常工作VT15导通，其集电极的低电位使VD12导通，多谐振荡器电路停振，指示灯LED1常亮，故LED1可兼作电源指示灯。
2.制作调试
本机使用的2N5401/2N5551、A940/C2073，价格便宜，容易购买，只是现在不太流行，但性能还是相当不错的，关键是你可以买回一堆，从容挑选并配对。三极管的挑选在业余条件下用数字万用表即可，放大倍数相差5%以内，制作成功就有保障。功率对管A1943/C5200一定确保是正品，最好从正规渠道购买。L1可用1mm 的漆包线在直径5mm 的圆管上绕8圈而成。VT7、VT8、VT9、VT10、VT11安装在同一散热片上，以保证温度的一致性。
该机调试很简单，首先将R18调到最大，在确保安装无误的情况下，接通电源，观察VT8、VT9、VT10、VT11有无异常发热的情况。用万用表检测R3、R4、R11、R12上的电压约为2.6V，R15、R19上的电压约为1.9V。缓慢调节R18，使R20上的电压逐渐增加，此过程最好分几步进行，每次增加一点，观察功率管是否异常，中点电位是否异常。本人在制作时将R20上的电压调节到1.15V，R18在600～700Ω之间。只要元件精心选择过，
输出中点的直流电位很容易被控制在极低的范围内。经过一段时间的连续观察，如无异常就可以加上测试信号或音乐信号进行试机了。本机可以方便地驳接各种前级，装上音量电位器，直接接上CD等现代数字音源，推动扬声器也不在话下。
对动手派而言，能亲手尝试各种线路，经过努力获得成功，是最大的乐趣。这就要求我们在现有的条件下，由简到难，先选择一些简洁的线路，打下扎实的基础，而后再尝试稍复杂的线路。本文推荐的这款电路，在国内许多功放机上可以见到。你可以稍加发挥，换上近年流行的功放对管，或者稍作些变形，融入一些自己的设计，就能体会动手的乐趣。
（范志庆 何银平）
