目前很多公司和企业的一些重要部门（总机房等）为防入侵需要，通常希望大门能够远端遥控开启，但由于仅仅单路使用，不可能安装一套昂贵的门禁系统或大规模的防盗门系统。下面笔者介绍一款自己设计开发的利用电话单路控制开门的电动门锁。该锁具有使用方便、制作成本低、电路简单、工作稳定可靠、开锁响应快（0.5s）等特点。
一、工作原理

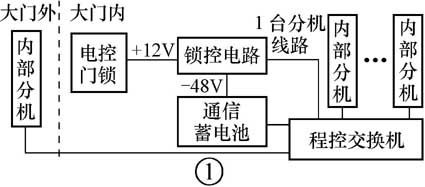

该电动门锁的工作结构如图1所示。
从图1可以看到，来访人员通过大门外挂墙的内部分机拨打大门内的员工桌面电话，得到确认后员工通过手上的内部分机拨打开门密码（即电话号码），电控门锁得电脱扣，来访人员即可进入，这时闭门阀自动关上大门，电控门锁复位。另外，员工自己也不用携带钥匙，只要记住开门密码（即电话号码），就可以通过大门外挂墙的内部分机开锁，进入非常方便。该电路利用通信蓄电池供电，供电很有保障。作为控制中心的锁控电路最大优点有：①实现远端控制开门；②通过改变电话号码即能改变开门密码，密码更换方便，可以根据交换机编号情况组成1至8位等多种密码决定方案。

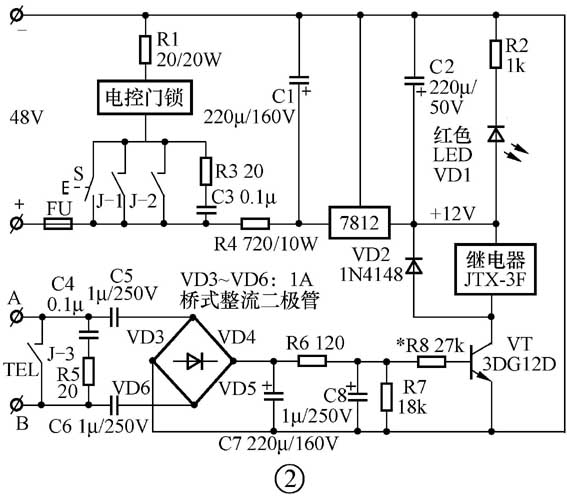

锁控电路原理图如图2所示。当主叫（室内或室外电话）拨出密码（电话号码）时，锁控电路（被叫）对电话线（TEL）送来的振铃信号进行采样放大，放大电路饱和导通驱动继电器JTX-3F吸合，控制送电（J-1、J-2吸合）使电控门锁的磁吸动作，J-3吸合相应模拟一个摘机信号切断振铃信号，振铃信号消失，放大电路截止，使驱动继电器JTX-3F（J-1、J-2 、J-3）释放还原恢复等待状态，整个一次开锁工作过程为0.5秒。电话线（TEL）通过AB线接入，由于电话振铃信号是交流信号，电容C5、C6起隔直流通交流作用，再把过来的信号进行桥式整流（VD3～VD6）→π型滤波（C7、C8、R6）→进入一级直流开关电路。R8主要用来调节三极管（VT）的门限电流，决定三极管（VT）的饱和截止时间，也就是对继电器（JTX-3F）一次吸合、释放过程进行控制，该时间不能过长（否则会烧坏门锁磁吸）也不能过短（触点抖动无法使门锁磁吸动作），宜调定为0.5秒。R8先用较大的可调电阻（50kΩ）调试，再按得出的实际阻值换上固定电阻。VD2是继电器（JTX-3F）的保护二极管，R3、C3和C4、R5是继电器（JTX-3F）触点的消火花电路。
该电路的电源供给采用通信蓄电池（-48V）降压取得，设保险管FU（推荐值1A）作电源保护。开关电路设计为+12V供电，采用大功率的电阻直接降压，以三端稳压7812（带散热片）作+12V稳压电路，C1、C2起缓冲带负载作用，设置R2和发光二极管做电源指示灯。
从电路图和结构图可看到电控门锁是由通信蓄电池（-48V）通过降压取得，降压电阻为R1。电控门锁设有手动开关（S），可以在电路故障或紧急情况时使用。如果选用交流220V电压供电，则取消电路供电部分，以市电通过变压器降压整流稳压（+12V）供锁控电路工作。
二、元件选择和制作工艺要求
1.电控门锁应选择市面上质量较好的电控门锁，控制电压交流15V或直流12V；
2.继电器宜选择触点较大过流好的JTX-3F通用继电器；
3.R1、R4选择大功率陶瓷电阻为好；
4.VD3～VD6直接用一只桥式整流二极管组件即可；
5.电阻功率可选1/8W；
6.线路接插件宜采用专用接插头，方便安装和调试检修；
7.锁控电路最好放置在一通风小机箱内。
本单路电话控制电动门锁原型于1997年设计开发出来，曾分别使用在西门子HICOM390程控电话交换机和华为C&C08集中用户交换机（Centrex）的分机上，单路实现6年电话门控连续无故障工作达50000次以上。
（莫伟斌）
