康佳T2512A和松下TC-25V30R彩电的保护电路
康佳T2512A和松下TC-25V30R彩电的开关电源和保护电路基本相同，只是元件的编号不同。采用相同的开关电源电路的还有康佳T2510A、T2512A、T2910A、T2916A和松下TC-29V30R、TC-26V2、TC-26V2H、TC-29V1R、TC-29V2H、TC-33V2H等系列彩电。该类彩电电源和保护电路采用分立元件组成，主、副电源电路均为开关电源，在电源的次级设有多种过压、欠压、过流保护电路，当因负载或开关电源自身故障引起过流、过压、欠压时，相关保护电路启动，进入保护状态。

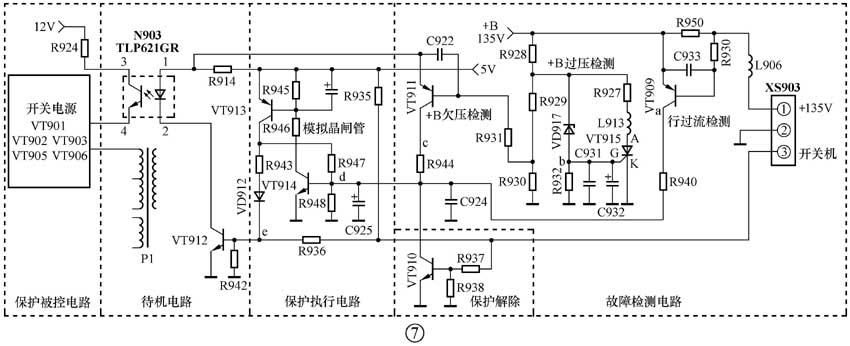

本文以康佳T2512A彩电为例介绍保护电路原理与维修，其保护电路原理图如图7所示。该机设有+B负载过流保护、+B电压输出过压保护、+B电压失压保护电路等。
（1）保护执行电路
该机的保护执行电路为VT914、VT913模拟晶闸管电路。VT914、VT913连接成晶闸管形式，VT914的基极为保护触发控制端。一旦VT914基极得到0.7V保护触发电压，则VT914导通，并引起VT913导通，VT913的集电极电流又经R947流入VT914的基极，使VT914导通电流增加，于是，在VT914、VT913之间产生正反馈，相当于晶闸管触发导通状态。
保护执行措施是关闭主开关电源。保护执行电路VT914的集电极通过R943、VD912与待机控制电路VT912的基极相连接。开机时，微处理器（IC601）的开关机控制端⑧脚高电平，VT204饱和导通，经过插接件XS903的③脚送入低电平控制信号，经过R936使VT912截止，光耦N903的①、②脚无电位差，内部发光管停止发光，光敏管截止，对主开关电源不产生影响，输出各路电压。 当微处理器接收到遥控关机指令，其开关机控制端⑧脚由开机时的高电平变为低电平，VT204截止，从XS903的③脚送入高电平控制信号，VT912饱和导通，光耦N903的①、②脚内部的发光二极管得到电压而发光，光敏三极管受光后饱和导通，其导通电流加到主电源脉宽控制管，脉宽控制管饱和导通，将开关管VT901的激励信号对地短路，开关电源停止振荡，无电压输出。保护时，模拟晶闸管导通，其中VT914导通时的集电极电压通过降压电阻R943和隔离二极管VD912加到VT912的基极，迫使VT912饱和导通，与遥控关机一样，光耦N903和脉宽控制管导通，开关电源停止振荡。
（2）故障检测电路
①+B负载过流检测 此电路由过流取样电阻R950、检测放大管VT909组成。当+B负载行输出电路发生短路，使输出电流增加时，在取样电阻R950上的电压降增加，当R950上的电压降接近0.7V时，VT909获正偏导通，其集电极电流通过隔离降压电阻R940向保护执行电路模拟晶闸管VT914的基极送入触发电压。
②+B过压保护电路 此电路由晶闸管VT915、稳压二极管VD917、分压电路R928、R929、R930、R932和R927、VT911构成。VD917的击穿电压值为10.4V，+B电压正常时，VD917负极的电压为8.8V，不能使VD917击穿，晶闸管V915截止；同时R930上端电压为5.0V，该电压经R931加到VT911的基极，V911发射极接+5V而反偏截止。当+B电压超过额定电压的10％以上，达到设计保护值时（约160V），VD917负极电压超过11.0V，VD917击穿，晶闸管V915的G极获触发电压而导通，将+B电压对地短路；与此同时，R930上端失压，通过R931使V911正偏导通，导通电压经隔离电阻R944向保护执行电路送入触发电压。
③+B失压、欠压保护电路 此电路由分压电路R928、R929、R930和R931、VT911构成。当+B整流、滤波电路发生开路、短路故障，或开关电源停止振荡无+B电压输出，分压电路 R930上端的电压也降低或失去电压，当R930上端电压低于4.5V以下时，VT911导通，向模拟晶闸管送入触发电压，防止+B此时无负载可能使伴音功放电源电压上升，损坏伴音功放集成电路等元件。
④保护状态解除电路 此电路由VT910及其外围元件构成。VT914、VT913模拟晶闸管电路在受触发进入导通保护状态后，如果副电源+5V电压维持不变，VT914、VT913将始终处于导通保护状态。如果想退出保护状态，让VT914、VT913截止，必须将VT914的基极对地短路或加入反向电压。在待机状态下，XS903的③脚为高电平，该电平通过R936使VT912导通，通过R937使VT910导通，将VT914的基极对地短路，使VT914、VT913截止，解除保护状态，保证待机后能正常开机。
2.检修思路
（1）观察故障现象，判断是否保护
由于该机的保护执行电路与开关机电路相连接，其保护被控电路是主开关电源，保护时与待机状态相似。如果发生开机后未进行遥控待机操作，电视机自动关机，进入待机状态，即可判断是保护电路工作，进入保护状态。
为了整机电路安全，检修时建议首先将开关电源电路板与主板分开独立对开关电源进行检修。具体方法是将开关电源与主电路板的连接器XS902、XS903、XS904断开，取下开关电源板，在XS903的①、②脚之间接一只100W的灯泡作假负载，再将XS903的②与③脚用导线短接，确保主开关电源进入开机状态。通电开机测量+B电压并观察灯泡的亮度（根据经验以灯泡在110～140V之间的亮度为标准），可能有以下几种现象：
①通电后输出电压过高，开关变压器发出“吱吱”叫声，灯泡发白光，然后熄灭。这是稳压电路故障，使开关电源输出电压过高，引起过压保护电路启动，应对稳压环路进行检修。
②通电后输出电压过低，灯泡发光很暗，然后熄灭。这也是稳压电路故障，使开关电源输出电压降低，引起欠压保护电路启动，应对稳压电路进行检修。
③通电后无电压输出，灯泡不亮。这是主振荡电路故障，主振荡电路未进入振荡状态，应对主振荡电路进行维修。
④通电后电压正常，灯泡发光正常，无“吱吱”声，然后熄灭。这可能是次级保护电路误启动所致，可采用解除保护的方法作进一步的判断。如果解除保护后，开关电源输出电压正常，灯泡发光也正常，可确认是保护电路故障引起误保护，应对保护电路进行检修。
⑤输出电压正常，灯泡发光正常。说明开关电源工作正常，故障在负载电路或开关机控制电路，应对负载电路，特别是行输出电路和开关机电路进行维修。
（2）测量关键点电压，判断故障范围
①判断是否进入保护状态 由于保护时采取关断主开关电源的方法，如果开机的瞬间有+B电压输出，然后降为0V，即可确定是进入保护状态；同时测量模拟晶闸管电路VT914的基极电压（图中的d点电压）和待机控制管VT912基极电压（图中的e点电压）判断是否进入保护状态。自动关机后，VT914的基极和VT912的基极电压均由正常时的0V变为0.7V，即可判断是进入保护状态。
②判断是由哪路故障检测电路引起的保护 在开机后进入保护前的瞬间，测量图中的a、b、c点电压，哪点电压在开机瞬间突然上升，则是哪路故障检测电路引起的保护。a点电压瞬间上升，是行过流检测电路引起的保护；b点电压瞬间上升，是+B电压过压检测电路引起的保护；c点电压瞬间上升，是+B失压、欠压检测电路引起的保护，也可在解除保护后测量a、b、c点电压，哪点电压为高电平，则是哪路故障检测电路引起的保护。
（3）解除保护，观察故障现象
①从故障检测电路采取措施，解除保护状态 此时可采用两种方法：一是逐个断开各个保护取样电路与模拟晶闸管电路中VT914基极的连接，过流保护电路断开R940，过压保护电路断开L913，欠压保护电路断开R944，并重新启动电视机试之；二是逐个短路各个取样电路的三极管的e、b极：过流保护电路短路VT909的e、b极，过压保护电路短路VT915的G、K极，欠压保护电路短路VT911的e、b极，并重新启动电视机试之。如果断开哪个保护电路与VT914基极的连接或短路哪个保护电路取样电路，重新开机后，开关电源退出保护状态，则是该保护电路动作触发模拟晶闸管，使开关电源进入保护状态的。
②从保护执行电路采取措施，解除保护状态 此时可采用开路和短路方法：开路法和短路法从两处下手，一是保护执行电路VT914输入端与故障检测电路输出端的连接点，即图中的d点断开或对地短路；二是保护执行电路与待机控制管的连接点，即图中的e点断开或对地短路。退出保护状态后，开机观察电视机的故障现象，对相应的电路进行检修。如果电视机工作正常，属误保护，检修保护电路。
3.检修实例
例1：
康佳T2512A彩电，三无，指示灯亮。
分析与检修：
指示灯亮，有行扫描工作后高压建立的声音，然后高压静电场消失，初步判断是保护电路启动。用电阻挡测量开关电源和行输出管，无明显短路漏电现象。用电压测量法作进一步判断，开机测量+B输出电压，在开机瞬间有电压输出然后降为0V；测量VT912基极和模拟晶闸管VT914的基极有0.7V电压，隔离二极管VD912正极为高电位1.4V，证明是进入保护状态。
断开XS903接假负载，短路XS903的②、③脚，再开机，仍进入保护状态，说明不是由于负载电路引起的保护。采取解除保护的方法，逐个断开模拟晶闸管VT914基极的各保护检测触发输入电路。当断开R944时，开机开关电源不再保护，但输出电压高达200V左右，且发出“啪”的一声响，晶闸管VT915击穿开裂。赶快关机，测量电阻检查稳压环路，未见异常；代换稳压环路的光耦N902后，输出电压恢复正常。更换烧毁的晶闸管VT915，恢复电路后，故障彻底排除。
例2：
康佳T2512A彩电，三无，指示灯亮，遥控不能开机。
分析与检修：
开机的瞬间有高压建立的声音，然后三无，初步判断进入保护状态。测量VT912基极和模拟晶闸管VT914的基极有0.7V电压，进一步确定是保护启动状态。切断电源板与主板的连接器，在XS903的①、②脚之间接假负载，短路XS903的②、③脚后对电源进行独立检修，主电源仍不启动，证明是电源板电路引起的保护。断开VT914的基极后再开机，开关电源输出电压正常，说明是保护电路误启动引起的故障。测量各路故障检测电路的a、b、c测试点电压，c点电压为高电平4.5V，判断故障在过压、欠压保护电路中。检测该电路发现分压电阻R929有开焊的现象，致使R929上端电压升高，过压检测电路启动，误使保护状态发生三无。补焊R929后，故障排除。
例3：
康佳T2512A彩电，有时能开机，有时不能开机，指示灯亮。
分析与检修：
拆除电源与主板连接，接假负载独立检修电源，仍发生有时能开机，有时不能开机的故障。不能开机时测量VT912基极和模拟晶闸管VT914的基极有0.7V电压，确定进入保护状态。采用解除保护的方法，短路VT914的基极，测量输出+B电压，开机时为160V，说明稳压电路有故障，但不严重，估计是元件变质，逐个检查稳压环路元件，发现取样电路RP901可调电阻表面积垢较多，通电调整RP901时输出电压变化不稳定。判断RP901接触不良，致使输出电压升高，过压保护电路启动。更换并调整RP901，使输出电压稳定在正常值后，恢复电路，故障排除。
例4：
康佳T2916N彩电，三无，电源指示灯亮。
分析与检修：
该机电路与T2512A相同。指示灯亮，说明市电整流滤波电路和副开关电源正常，故障在主开关电源和负载电路。测量+B电压在开机瞬间有电压输出，接着变为无电压输出，判断是保护电路启动进入保护状态。测量VT912基极和模拟晶闸管VT914的基极有0.7V电压，进一步确认是进入保护状态。断开XS903，在+B输出端XS903的①、②脚接100W灯泡作假负载，短接XS903的②、③脚，通电试机，测量+B电压，不再保护，说明故障在负载电路中，而负载电路与保护有关的为行输出电路，检查行输出电路无明显短路故障。采用解除保护的方法，断开+B过流检测电路的隔离电阻R940，恢复电源板与主电路的连接，开机不再保护，但光栅暗淡，+B电压偏低，a点电压为高电平，测量行输出电流高达700mA，判断是行输出电路存在交流短路故障。更换容易损坏的行输出变压器后，恢复保护电路，不再保护。
高路华TC-3418、东芝宽电源彩电的保护电路
国产高路华TC-3418、TC-2918，长虹NC-2、NC-3机芯的长虹C2518、C2919、C2939、C3418、C3419系列，熊猫2538、2518、2918，凯歌TC-2918和东芝2529SH、2829SH、2929DH、2929DXH等大屏幕彩电，均采用东芝宽电源电路。该电源比较复杂，其保护电路与开关机控制电路并联，如图8所示，开关机的控制也比较复杂和独特。
开机时微处理器的输出低电平，开关机控制电路VT836导通，与VT836集电极相连接的VT831、VT834获电导通，其中VT834导通，一方面通过R857将光耦IC829关闭，对开关电源不产生影响；另一方面通过R880控制行振荡电源为行振荡电路提供电源。VT831导通，迫使间歇振荡控制电路停止工作，VT828截止，对稳压环路不产生影响。开关电源由取样误差放大电路VT827控制，输出开机高电平，+B为125V。
开关机控制电路VT836截止，与VT836集电极相连接的VT831、VT834也截止，其中VT834截止一方面通过R857将光耦IC829打开，关闭初级的恒流驱动电路，另一方面通过R880切断行振荡电路电源；VT831截止使间歇振荡控制电路工作，通过VT828和光耦IC826控制开关电源处于间歇振荡状态，开关电源由间歇振荡电路控制，输出低电压，+B降为70V左右。
1.电路的构成
本文以高路华TC-3418彩电为例介绍保护电路原理与维修，其它机型的保护电路与其相同，只是个别机型元件编号不同。该机设有行过流保护、行过压保护、场过流保护电路，+B电压输出过压保护电路等。
（1）保护执行电路
该机保护执行电路由晶闸管VD471和VT838组成，与开关机控制电路配合共同完成保护任务。当晶闸管的控制极得到正电压时，晶闸管VD471导通，经R476使VT838也随之导通，通过VT836使开关机控制电路动作，由开机状态进入待机保护状态，整机停止工作。电路中的R475是控制极分流电阻，C471是干扰脉冲滤除电路，防止晶闸管VD471误触发。
（2）故障检测电路
①行输出过流检测电路 该电路由VT470、取样电阻R470和分压电路R472、R473等组成。当行输出电路电流增加时，流过电阻R470的电流增加，在R470上的电压降增加，当增加到设计值时，R470上的电压降通过R471使VT470导通，导通后的电压经R472、R473分压使稳压管VD472击穿，将正电压加到保护执行电路VD471的控制极，使VD471导通，进入保护状态。
②场输出过流检测电路 该电路由VT490、VD490、取样电阻R499和分压电阻R498、R497等组成。当场输出电路电流增加时，流经R499的电流增加，当增加到保护设计值时，R499上的电压降通过R498、R497分压使VT490导通，导通的电压经R496、R495分压，使稳压管VD490击穿。击穿后的电压加到保护执行电路VD471的控制极，使VD471导通，进入保护状态。
③行过压检测电路 该电路由限流电阻R474、VD474组成，对行输出变压器输出的16V电压进行检测。当因电源或行逆程电容失效等原因使行输出级电压过高时，行输出变压器输出的16V电压也将随之上升，当升高到设计值时，经R474使稳压管VD474击穿导通，将正电压加到保护执行电路VD471的控制极，使VD471导通，进入保护状态。
2.检修思路
（1）观察故障现象，判断是否保护
由于该机的保护执行电路与开关机电路相连接，其保护被控电路是主开关电源，保护时与待机状态相似。如果发生开机后未进行遥控待机操作，电视机自动关机，进入待机状态，即可判断是保护电路工作，进入保护状态。
（2）测量关键点电压，判断故障范围
①判断是否进入保护状态 由于保护时采取待机方式，如果开机的瞬间有+B电压输出，然后降为70V左右，即可确定是进入保护状态； 测量晶闸管电路VD471控制极电压（图中的d点电压），自动关机后，VD471控制极电压由正常时的0V变为0.7V，即可判断是进入保护状态。
②判断是由哪路故障检测电路引起的保护 进入保护后各路电压消失或降低，靠晶闸管自身维持控制极电压，无法在保护后通过检测隔离二极管电压的方法进行判断，只能通过在开机后未进入保护前的瞬间，测量图中的测试点a、b、c电压，哪点电压在开机瞬间突然上升，则是哪路故障检测电路引起的保护。a点电压瞬间上升，是行过流检测电路引起的保护，b点电压瞬间上升，是行过压检测电路引起的保护，c点电压瞬间上升，是场输出过流检测电路引起的保护，也可在解除保护后测量a、b、c点电压，哪点电压为高电平，则是哪路故障检测电路引起的保护。
（3）解除保护，观察故障现象
①从故障检测电路采取措施，解除保护状态 此时可采用两种方法：一是逐个断开各个保护取样电路与晶闸管VD471控制极的连接，行过流保护电路断开VD472，行过压保护电路断开VD474，场过流检测电路断开VD490，并重新启动电视机试之；二是逐个短路各个取样电路的三极管e、b极，行过流保护电路短路VT470的e、b极、场过流保护电路短路VT490的e、b极，并重新启动电视机试之。如果断开哪个与晶闸管VD471控制极的连接或短路哪个取样电路，重新开机后，开关电源退出保护状态，则是该保护电路动作，触发晶闸管，使开关电源进入保护状态的。
②从保护执行电路采取措施，解除保护状态 此时可采用开路法和短路方法。开路法和短路法从两处下手：一是保护执行电路VD471输入端与故障检测电路输出端的连接点，即将图8中的d点断开或对地短路；二是保护执行电路与待机控制管的连接点，即将图8中的e点断开。退出保护状态后，开机观察电视机的故障现象，对相应的电路进行检修。如果电视机工作正常，属误保护，检修保护电路。
3.检修实例
例1：
高路华TC-3418彩电，有时能正常收看，有时更换节目或收看一段时间后，自动关机。
分析与检修：
能正常收看一段时间，且声、光、图正常，可能是保护电路误动作。根据自动关机时，待机指示灯亮，说明开关电源有电压输出，判断是保护电路故障。自动关机时测量保护执行元件晶闸管VD471控制极（图中的d点）电压为0.7V，进一步确定是进入保护状态。采用解除保护的方法，逐个断开隔离二极管VD472、VD474、VD490试之。当断开行过流保护电路隔离二极管VD472后，开机不再保护。测量行输出级电流正常，检测行过流保护电路元件，发现C470几乎无充放电能力，更换后恢复电路，故障未再出现。由于该电容失效，对干扰脉冲和行电流的变化不起滤波作用，使晶闸管VD471被瞬间脉冲误触发，造成误保护。
例2：
高路华TC-3418彩电，开机后三无，指示灯亮。
分析与检修：
由于该机的副电源取自主电源，指示灯亮，说明开关电源有电压输出。观察开机的现象，有高压建立的声音，然后消失，初步判断是保护电路动作。测量关键点电压，晶闸管VD471的控制极电压由开机时的0V变为0.7V，进一步证明是进入保护状态。采用开机瞬间电压测量法，测量检测电路的a、b、c测试点电压，发现c点电压在开机的瞬间有上升的趋势，说明是场过流保护电路启动。为了作进一步判断，在确定电源和行输出电路无明显短路故障后，采用解除保护的方法，断开场过流检测电路与保护执行电路连接的VD490，开机不再保护，但屏幕上出现一条水平亮线，说明故障在场输出电路。检测更换场输出电路IC301（LA7838）后，恢复保护电路，故障排除。
例3：
高路华TC-2918彩电，开机后三无，指示灯亮。
分析与检修：
该机的保护电路与TC-3418完全相同。观察开机的现象，有高压建立的声音，然后消失，初步判断保护电路动作。测量晶闸管VD471的控制极电压为0.7V，进一步证明是进入保护状态。在确定电源和行输出电路无明显短路故障后，采用解除保护的方法，将VD471的控制极与地短路，开机不再保护，且声、光、图正常，判断是保护电路误保护。采用关键点电压测量法，图中的a、c点无电压，怀疑行过压保护电路误保护，检测相关元件R474、VD474，发现VD474漏电，稳压值下降。更换VD474后，故障排除。
（孙德印 孙铁刚）
