彩色LCD显示屏的背光必须用白色光，白色背光可采用两种方案：冷阴极荧光灯及白色LED。由于采用白色LED电路简单、占空间小、效率高及成本低，所以在便携式电子产品中的小型彩色LCD显示屏采用白色LED作背光是最理想的。本文介绍MAXIM公司推出的MAX1561的应用资料。
特点及应用领域
MAX1561的主要特点：LED是串联的，各LED的电流相同，发光一致性好；采用升压式DC/DC变换器来驱动LED，其效率高达84％；可灵活地采用模拟电压或脉冲调宽方式来调节LED亮度；内部有耐压30V的功率MOSFET，其输出功率可达900mW；振荡器工作频率1MHz，可用小尺寸的外围元件；输入电压范围2.6V到5.5V，可适用于单节锂离子电池或3～4节镍镉或镍氢电池供电；最大输出电压26V，并有过压保护；有软启动电路，可防止冲击电流；有关闭控制，在关闭状态时耗电典型值为0.3μA；薄形小尺寸（3mm×3mm）8引脚QFN封装；工作温度-40℃～+85℃。
该驱动器主要应用于蜂窝电话及智能电话、PDA、掌上计算机、手持式无线通信装置及笔记本电脑等的背光显示电路中。

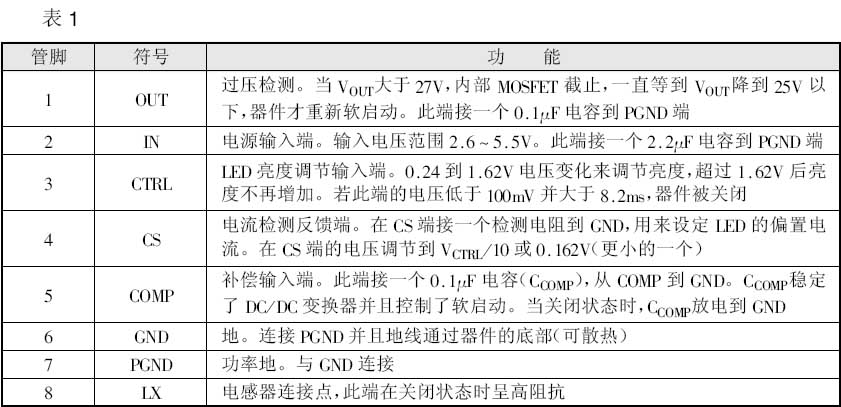

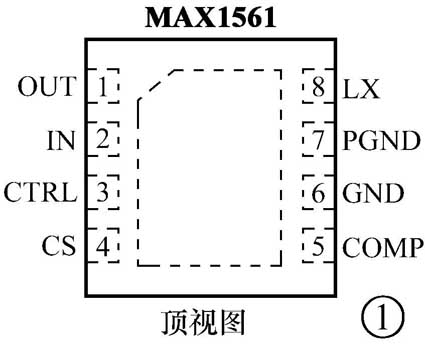

管脚排列与功能
典型应用电路

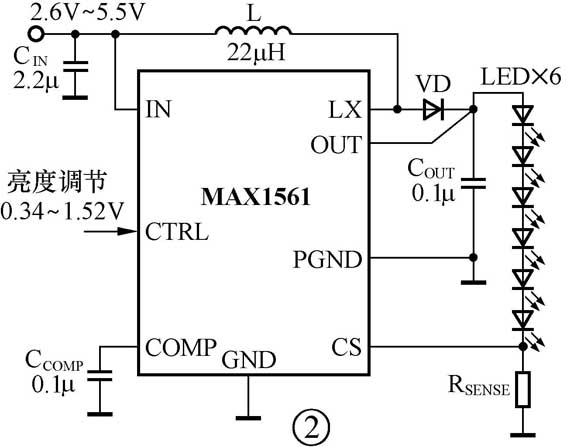

MAX1561的典型应用电路如图2所示。有关元件的数值确定及选择如下：
1. LED电流ILED
I\(_{LED}\)决定了L\(_{LED}\)的亮度，它与R\(_{SENSE}\)有关，并且通过CTRL端的电压V\(_{CTRL}\)来调节其亮度（一般习惯说“亮度调节”）。I\(_{LED}\)与V\(_{CTRL}\)及R\(_{SENSE}\)的关系为：
I\(_{LED}\)=V
CTRL
/（10×R\(_{SENSE}\)）
式中V\(_{CTRL}\)的调节范围为0.24～1.62V（0.24V最暗，1.62V最亮），若确定了I\(_{LED}\)后，可求出R\(_{SENSE}\)（一般I\(_{LED}\)取15～20mA）。
R\(_{SENSE}\)=1.62V/[10×（15～20mA）]
例如，I\(_{LED}\)=20mA，则R\(_{SENSE}\)=8Ω
R\(_{SENSE}\)的功耗典型值小于5mW，这可以采用标准的贴片式电阻。上例中的电阻功耗为3.2mW（20mA2×8Ω），并可取7.5Ω或8.2Ω标准值。
2.亮度调节
在CTRL端输入模拟电压（0.24～1.62V）可以调节亮度（大于1.62V后亮度不增加）。另外也可采用PWM信号来调节，PWM的频率范围200Hz～200kHz，占空比从0％～100％，无需另加RC滤波器。
这里要注意的是当V\(_{CTRL}\)小于100mV时，器件进入关闭状态，LED灭。
3.电容器选择
这里有3个电容器：输入电容器C\(_{IN}\)、输出电容器C\(_{OUT}\)及补偿电容C\(_{COMP}\)。通常，C\(_{IN}\)=2.2μF、C\(_{OUT}\)=0.1μF；增大C\(_{IN}\)及C\(_{OUT}\)的容量可以降低纹波电压，C\(_{COMP}\)稳定了变换器又控制了软启动，C\(_{COMP}\)取0.1μF。
4.电感器L的选择
电感器的值从10μH到47μH。在大多数情况下，L=22μH（当输入纹波电压在15mV\(_{pp}\)以下）。若输入电压接近5V，则取大一些的电感量更有效。为防止电感器饱和，要计算一下电感的峰值电流I\(_{PEAK}\)，I\(_{PEAK}\)为：
I\(_{PEAK}\)=V\(_{OUT（max）}\)×I\(_{LED（max）}\)/（0.8×V\(_{I（max）}\)）+V\(_{IN（min）}\)×0.8μs/2L
这里要注意的是，DC/DC变换器的工作频率为1MHz，采用的电感器的磁感必须满足频率的要求。电感器的饱和电流必须大于IPEAK。
5.肖特基二极管VD的选择
这个二极管必须采用肖特基二极管，其耐压取50V，其电流ID（RMS）为
I\(_{D（RMS）}\)≈\(\sqrt{I}\)\(_{OUT}\)×I\(_{PEAK}\)
一般取100mA/50V的肖特基二极管即可。
