随着广播电视事业的发展，各电视台、有线电视台播出频道数量不断增加，值班员监视看管的视频信号也越来越多，使值班员工作负担加重，注意力不能集中，导致某路发射通道出现故障时值班员不能及时发现并处理，造成停播事故的发生。为此，笔者设计了一套断信号报警器。它的功能是：当发射机正常播出时，由解调器输出的视频信号送到本报警器的输入端，报警器将视频信号中的同步头分离出来，驱动变色发光二极管发出绿光，音乐讯响电路不工作。当发射机出现故障，解调器没有了视频信号，报警器分离不出同步头，驱动变色发光二极管发红光，音乐讯响电路发声提示值班员此路断信号，作到及时发现及时处理，大大提高了工作效率，减少了停播率。
VT101及周围阻容元件构成了隔离级及阻抗变换，设计输入阻抗为75Ω。VT101接成共基极电路，其特点就是有较低的输入阻抗和较好的频率响应。它的输入为1Vp-p视频信号。如果输入信号是从监视器的视频输入端由三通直接并联提取，则对监视器信号有较大的分流作用，使监视器图像信号幅度减小。为减少影响，可将R101去掉，使输入阻抗提高。VT102及VD101、VD102及周围阻容元件构成的干扰抑制电路是典型的截止式噪声抑制电路，与VT103组成的同步分离电路在电视机原理等相关资料中有详细的分析介绍，这里不再赘述。VT104及C105、C107等组成锯齿波形成电路。有信号时VT104在同步脉冲的作用下工作在开关状态。同步脉冲的休止期间（64μs-4.7μs=59.3μs）为低电平，使VT104截止，集电极为高电平，+12V通过R117向C107充电。由于充电时间常数（3.2ms）远大于充电持续时间，所以C107上充得的电压远远小于电源电压，约为0.3V，同步脉冲持续期间（4.7μs）为高电平使VT104饱和，C107通过VT104放电，从而在C107上形成了锯齿波，其两端平均电压为0.3V左右。在无视频信号时VT104截止，C107上电压可充到11V左右。这样C107上的电压高低就把视频信号有无的工作状态区分开来了。R118、C108组成一节积分电路，可以滤除瞬间干扰。VT105、VT106构成射极耦合双稳态整形电路，将C107上信号电压的高低电平变成前沿、后沿很陡峭的方波。由此在VT106的输出端有视频信号时输出低电平，无信号时输出高电平。VT108、VD103、C109、VD104等组成开机无信号隔离及报警恢复电路，当开机后没有视频信号输入时，VT105集电极为低电平，VT107不导通，使VT108饱和，将VT106集电极拉为低电平，讯响器不报警。当视频信号来后VT105集电极变成高电平，VS晶闸管导通，使VT108由饱和变为截止。这样VT106的输出无论高低电平，都会直接传到下一级。如果在工作期间因无信号报警，VT106集电极输出高电平。此时若将VS的阳极与阴极短路一下（恢复按钮接在VS的阳极与阴极之间），晶闸管截止，VT108集电极变成低电平，讯响器停止报警。由以上叙述可知，当无信号而报警后，信号又恢复，则报警器可停止报警。VT109为电平变换，可将VT106集电极输出的高电平11V左右、低电平3.5V左右变换成高低电平分别为12V和0.3V左右。VT110、VT111等构成发光管驱动电路，VD105为变色发光二极管。VT112等构成电平变换级，VT501及VD507～VD510构成四输入与非门电路，V502构成受控四端稳压器。在无信号时VT110集电极为高电平，VD105的红色发光管点亮，VT112集电极为低电平，V502的控制极为高电平，其输出端输出+5V，经两个二极管降压至3.6V左右，音乐讯响器因有电源而驱动扬声器发声。有信号时VT110截止，VT111导通，集电极为低电平，VD105的绿色发光管点亮。V502的控制极因为低电平而使输出截止，讯响器停止发声报警。如果能购得3.3V四端稳压器，VD505、VD506可省略。另外R126、R131、R133要选用1W左右电阻，其他用1/8W电阻即可。

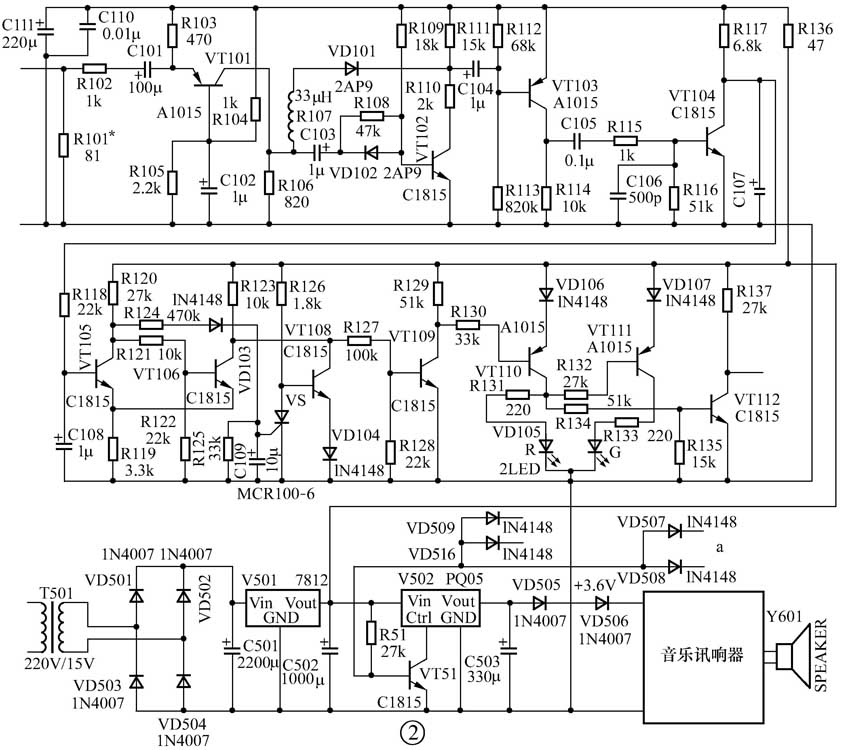

图2所示为一路信号报警，可以照图2电路做几路，而受控四端稳压器及音乐讯响器驱动可用一个，将几个VT112集电极输出分别接在与非门的输入端，去控制四端稳压器。笔者做了四路，经过一段时间的实际应用效果很理想，它成了一个忠实的不知疲倦的“电视信号监视员”。
（赵增援）
