S108是三星的双彩屏手机，本文主要讲述S108的开机及电源电路原理及故障维修。相应的S108维修用电路图可在网站www.zxwlab.com上下载。
开机及电源电路结构
S108手机在电路上较以往的三星手机有了很大的变化。在开机触发方式上，S108手机采用了低电平开机触发方式。电源开关键的一端接地，另一端直接连接到电源芯片U100的。
当电池被安装到手机上时，U100的为高电平守侯状态。按下电源开关键，U100的电位下降，U100内的电压调节器被启动。
2. 电源电路
除开机触发方式变化外，S108手机的电源电路一改以往三星手机采用多个独立电压调节器的方式，使用了一个复合的电源管理芯片U100。
U100电路包含了整机绝大多数的电压调节器，输出射频电源与逻辑电源。除此之外，U100模块还包含SIM卡接口电路，提供背景灯控制、复位等。
电池电源被送到U100的端口。
当电源开关键被按下后，U100内的基带电源调节器被启动，从输出1.8V的VCC-1.8A电源用于微处理器；从U100的输出VCCD电源供逻辑电路工作。
中央处理单元输出XOENA控制信号到U100的，控制U100内的时钟电源电路工作，从U100的输出VOSC电源，供时钟电路工作。时钟电路输出13MHz的逻辑时钟信号。
同时，U100从输出复位信号，经电阻R101、R606到中央处理器U601。

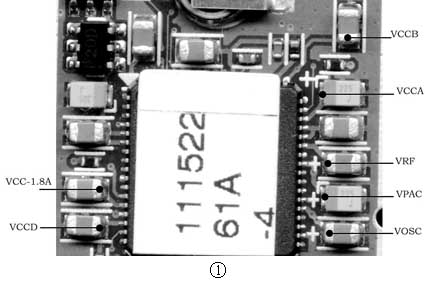

逻辑电路接收到复位信号、时钟信号后，中央处理器通过通信总线运行开机程序，若得到软件的支持，中央处理器输出开机维持信号PWR-KEEP到U100的，使U100内的电压调节器维持工作，完成开机过程。图1所示的是S108的电源测试点图。
其中，电容C112是1.8V的VCC-1.8A电源的测试点；
电容C113是VCCD电源的测试点；
电容C114是VRF电源的测试点；
电容C115是VPAC电源的测试点；
电容C116是VOSC电源的测试点；
电容C117是VCCA电源的测试点；
电容C101是VCCB电源的测试点；
电容C118是实时时钟电源的测试点。
3.充电电路
S108手机的充电电路由U102、U103、Q101等组成。
充电器被连接到手机上时，充电电源也被送到U100的④脚，U100检测到这种变化后，从输出充电检测信号CHG-DE到逻辑电路。
中央处理器因此启动充电控制，输出充电控制信号CHG-ON到U103的②脚，控制充电电路开始工作。在U103的③脚输出信号的控制下，充电电源通过U102、Q101给电池充电。
故 障 维 修
1. 手机不开机
给故障机加上外接维修电源，按开机键，注意观察电流表。如手机无一点电流反应，检查电源开关键，以及电源开关键与U100之间的线路；检查U100的焊接。若手机有电流，但很小，应注意检查13MHz的时钟电路。若手机电流比较大，但小于100mA，可先对手机进行编程处理，然后着重检查逻辑电路。若手机电流大于100mA，注意检查电源电路。
对不开机的故障可按如下所述进行检修：
首先检查电容C113处有无2.8V的VCCD电源，若无，更换C113或U100。
若C113处电压正常，检查C114、C116处有无2.8V的电源，若无，更换C114、C116或U100。
检查C112处有无1.8V的VCC-1.8A电源，若无，检查C112或更换U100。
若以上电源都正常，检查U801的④脚有无13MHz信号，若无，先检查R803处有无2.8V的工作电源，若R803处电压不正常，检查C800、R803。若R803处电压正常，更换U801或检查U700。
若时钟信号正常，检查R101处的复位信号是否正常，若不正常，检查U100的焊接或更换U100。若R101处复位信号正常，检查U100的是否为高电平，若不是，检查U700电路。若以上都正常，检查U700、U601、U501、U502芯片。
2.背景灯故障
若只是某一个或某几个灯不亮，检查相应的发光二极管及其串接的电阻。
若整个背景灯不亮，更换U100模块。
3. SIM卡故障
首先检查SIM卡卡座是否良好，若卡座良好，检查C105、C104、C107、C106、C013等电容。若以上电容都正常，更换U100或U601。
4.手机不能充电
首先，检查充电器连接到手机上时手机有无反应，若没有反应，更换U100；检查U601电路。
若有充电指示，但不能充电，检查U101、U102、Q101。
（张兴伟）
