一台长虹N2918 29英寸彩色电视机，一开机便烧行输出管，电源也跟着损坏。有时换上一只参数更大的元件，只能维持几十秒钟。该机已在其他修理部烧损了十几只行输出管，仍未找到原因。

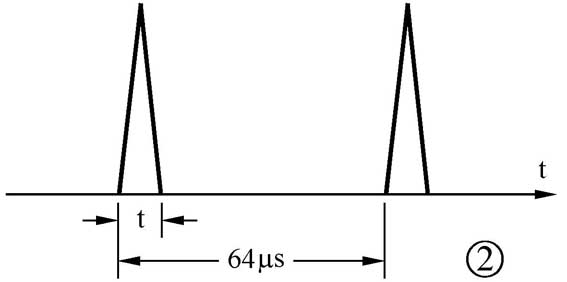

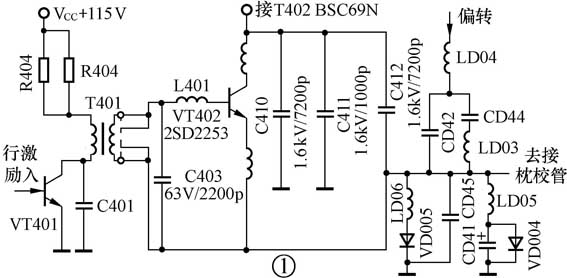

该机行部分电路如图1所示。对电路进行分析后采用降低电源供电电压，一开机时未烧行输出管，只是行幅不满，用示波器观察行管集电极脉冲波形，见图2。发现行逆程脉冲的宽度t<10μs，这就使我们立即想到故障为行逆程电容C412容量不足所致，将C412取下，经测其容量由7200pF变为1140pF左右，且不稳定，换新元件后故障排除。
该故障看起来比较特殊，因逆程电容C412（7200pF/1.6kV）一般不会出现容量下降且不稳定现象，常见故障为击穿或烧断。一般修理部要不是没有示波器无法观看波形，就是有条件也只看波形的形状，很少严格分析而得不到故障真正的原因，有时也会怀疑到电源不稳压，因该故障发生时电源也跟着损坏。
行输出逆程电容是在行管截止后，将偏转线圈正扫时的磁场能量，转变为电场能量储存起来。C\(_{逆}\)的设计一般要求其充/放电的半个周期为12μs，这样当电视屏幕大小一定时磁能就为常数，这就使行脉冲电压的最大幅度U\(_{cmax}\)也一定了。因1/2C\(_{逆}\)×U2\(_{cmax}\)=常数，当C\(_{逆}\)出现容量变小，则U\(_{cmax}\)会异常升高，使电视机一开机高压就击穿行输出管。
造成烧行输出管的原因一般有：电流太大，比如行输出变压器损坏、行输出管软击穿；功耗太大，如散热不好、行输出管性能差；反压太高，如电源电压高、逆程电容容量变小。其中反压高击穿行输出管是最不好检修的故障，有时使我们来不及检测便出现三无故障。因此，要分析电路机理，采取一些比较安全措施检查修理，会取得好的效果，否则将会出现屡烧行输出管故障。
（鲁义宽 陈占军）
