二、图像信号处理部分
1.图像中频信号放大及检波

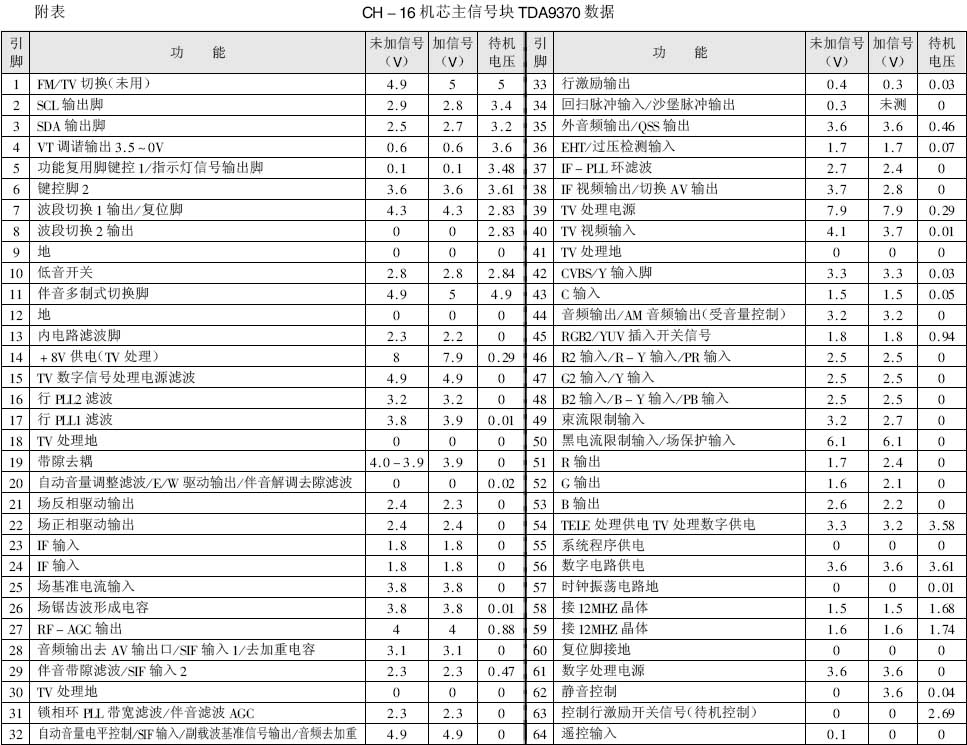

图像中频信号放大及视频检波电路由TDA9370及外电路组成（具体电路参见本期光盘的“本期图片”文件夹，TDA9370各引脚参数见附表）。为IF图像中频信号输入脚。该信号来自声表面滤波器Z100输出脚。高频调谐器A100输出的IF信号经前置放大电路V047（型号为2SC388，可用2SC1360、SC2216等替换）放大处理，再经声表面滤波器Z100幅频带宽选择后，送入。
调谐器A100正常工作条件是：IC的⑦、⑧脚输出的VHF、UHF波段控制信号正常；调谐VT脚有0～26V变化的调谐电压。VT信号来自IC第④脚输出的0～4V调谐电压。VT不正常或纹波幅度大，将导致自动搜索节目时出现无图、节目号不变或漂移等故障。前置放大电路V047及周围电路出故障将导致搜索节目少、画面有重影、强信号图像扭曲、弱信号画面显示正常等故障。V047正常工作时，基极电位通常高达1.8V左右，发射极电压有0.8V左右。若两脚电压不正常，应检查此器件及周围元件。
IC的为RFAGC输出脚，该控制信号经电阻R012、R015送往调谐器AGC脚，电路中C015、C013为平滑滤波电容。调谐器静态AGC工作电压为4V。由8V电源通过电阻R011、R013分压形成。AGC控制不正常将导致画面雪花点多、图像扭曲等故障。判定AGC控制是否正常，可采用不加信号时，AGC脚电压有4V；接入TV信号时，AGC脚电压有变化，说明AGC控制正常，否则检修AGC通道电路。
之间的电路异常的故障表现为画面同步不良、无图像也无雪花点，排除此电路故障的方法是将断开再将电容C216断开，并将输出信号经过电容C216送往，此时屏幕上有正常图像显示，则检查间电路。
2.伴音中频处理
伴音中频信号处理及音频内切换电路由IC及外电路组成。接音量自动平衡调节电路滤波电容。接去加重滤波电容，并作为SIF1输入脚（未用），接伴音解调电路去耦滤波电容，同时作为SIF2信号输入脚（未用）。接伴音鉴频电路PLL滤波网络。为第二伴音频信号输入脚。为外音频信号输出脚（未用）。从这些脚所起的作用看，无伴音或伴音异常，除了检查伴音功放及音频信号处理电路外，还应检查代换IC上述各脚所接的元器件。通常外电路出故障会导致无伴音，外接电容变质将出现音量变小。第二伴音中频信号SIF带通选择可由IC内的选通电路实现，也可由外置带通电路实现。具体电路的选择切换由总线功能设置参数OP2决定。当OP2数据值减去“8”时，将由IC内电路完成；OP2数据值中含有“8”时，将由IC外电路实现。有关总线数据调整部分的内容我们将在下期介绍。如果在IC外电路未设置SIF选通电路，而总线又启动了外电路，此时将出现接收TV信号伴音全是噪声故障。当需要启动内电路，外设置电路显得多余。之所以在外设置电路，主要还是考虑伴音效果问题，在外设置电路伴音效果会更好，但是当外接器件变质时也可能出现个别台伴音噪声大现象，此时应检查该电路。
3. CVBS和Y/C信号切换
IC两个输入脚作为外部CVBS信号接入脚，其中一路还可用作Y/C信号输入。为已解调视频信号输入脚（输出的TV视频信号），为外视频或S端子输入的Y信号输入脚，为S端子色度信号（C）输入脚。这些信号的切换由内部总线信号控制。
4. RGB输出级电路和黑电流稳定电路
RGB输出级电路由IC和外电路组成，其中，为插入RGB信号时快速消隐信号输入脚。由于CH-16机芯生产的彩电用于DVD输出的YUV信号输入脚，故未使用，而强制在1.83V。为ABL控制输入脚。此脚控制信号来自反映CRT束流大小的行输出变压器⑧脚，正常工作时，工作电压为2V左右。行输出变压器⑧脚既为ABL控制信号连接脚，同时也是过压检测控制信号提供脚，当然也是CRT束流供应脚。CRT束流由8V电压通过电阻R482、R481经行输出变压器加入CRT阳极。外电路出故障时，将表现为画面背景暗，但画面仍存在黑白层次之分。
RGB输出电路中将完成对比度、亮度和色饱和度控制，并实现外接RGB/YUV信号接入和切换。DVD输入的YUV信号从IC的输入。YUV信号选择及切换受总线控制。产生的RGB信号将输往RGB混合处理电路，并与OSD显示信号和图文信号RGB信号在此进行切换选择控制。产生的RGB从输出，其输出信号幅度约2VPP，且随画质调整而改变。正常工作时，三个脚电压均为2.2V左右。
为了获得正常的供CRT工作的RGB基色驱动信号，在IC内设置有循环阴极电流校正电路，即黑电流校正电路。黑电平截止电平设置由黑电流稳定系统产生。黑电流循环检测反馈系统由IC内RGB混合处理电路和外接的RGB末级放大电路组成。由IC产生反映RGB黑电平及驱动电平工作状态的测试信号由RGB输出脚输出，经三路放大电路放大后，再送往IC内进行误差检测，产生相应控制RGB工作状态的控制信号，自动调整RGB幅度，实现黑电平自动跟踪和保持。正常工作时，电压将维持在7V左右。输入信号异常，将导致光栅黑屏等故障。
5.行场同步系统电路
此电路包括行场同步分离电路和数字脉冲限幅电路，并与模/数图文转换电路相连。
（1） 行同步系统：行同步系统与IC的脚相关联。行驱动信号由IC内VCO振荡提供频率为25MHz的脉冲信号分频而产生。振荡器稳定性由微控制处理器/TELETEXT解调器的12MHz时钟振荡器作为基准频率进行同步锁定跟踪，实现振荡频率稳定控制。行驱动信号的启动和关闭的切换由软件启动/终止程序决定。此功能的实现依靠行驱动脉冲信号TON时间的变化进行判定就能实现。
IC的为行模拟信号处理电路8V供电电源，此电压由行输出变压器产生行逆程电压通过整流滤波、8V稳压块N401稳压提供。其两脚输入电压低或无电压输入，也会导致输出行激励脉冲信号时有时无，屏幕上显示水平亮线时有时无，CRT灯丝一会儿亮，一会儿暗，即行工作在间隙状态。在CRT能瞬间开机期间测量两脚有无8V电压加入，可确定“开机异常”故障是否与8V电压形成电路有关。若无8V加入，则需检查8V形成电路，否则故障在其他电路上。外接数字处理电路去耦滤波电容在正常时，不影响行工作，但当两脚外接电容有一路变质或漏电时，可导致行扫描电路工作在间隙状态，不过两脚不影响控制系统工作状态。为行鉴相Ⅰ滤波网络。为行鉴相Ⅱ滤波网络。为行逆程脉冲信号输入脚同时也是沙堡脉冲信号输出脚。输入的6VPP行逆程脉冲信号将输往行鉴相Ⅱ与行振荡电路输出的行频脉冲信号进行相位比较，产生误差电压经外接RC网络转换为直流电压，控制输出行脉冲信号相位，实现行中心自动校正。故或外电路出故障将导致画面中心偏移，出现水平方向左边垂直方向无图像有黑边露出。脉冲信号来自行输出变压器初级端。
为行驱动脉冲信号输出脚，内接共射极放大电路，放大管集电极电压由15V电源经限流电阻R431A、稳压管VD431A提供。当有行激励脉冲输往此放大电路时，直流工作电压将维持在3.3V。如果行停止工作或行电路处于保护状态，此时将维持在8V左右或在3～5V间跳变。
行保护电路与、输入的控制信号有关。为EHT检测信号输入脚，此脚信号来自反映CRT阳极电压形成电路。EHT控制信号有两个作用：一是稳定行场幅度。反映CRT束流大小的控制信号经内电路检测后，输出误差信号分别送往场幅及E/W校正电路，自动校正行场幅度，实现束流变化时光栅幅度稳定。二是用于行保护电路判定信号。通过IC内逻辑电路判定电平，当此脚电平超过0.5V时，将关闭输出的行激励脉冲信号。另外还兼有关机消亮电路功能。传统关机消亮电路设置在视频放大电路，而此机芯关机消亮电路由关机消音电路V890提供。关机静音时同时实现消亮，其工作原理图见图2，其工作过程为：在电视机正常工作时，V890的b极电位由115V通过电阻R896、R893分压形成高于发射极8V的工作电压（通常为8.3V），此时V890截止，其c极无电压输往静音控制电路和，此时电视机工作在正常状态下。当关闭电源时，115V电压及8V电压消失，但此时C890负端建立的电荷将加在V890基极，V890的e极所接电容C892A上端所建立的电压将迫使V890饱和导通，并有电压加到和伴音静音电路上。在关机瞬间通过输入的电平截止RGB电压输出，实现关机消亮点。由此可见外电路出故障时（正常工作电压为1.57V），将出现画面亮度不稳定或转换频道时光栅幅度收缩、自动关机或黑屏现象，也有可能出现关机后屏幕上有亮斑显示故障。判定不开机故障与有关的方法是：将断开，此时屏幕上有光栅，就可判定外电路有故障。为行逆程脉冲输入脚，此信号除输往行鉴相Ⅱ电路外，还输往行保护电路。当输入信号异常时，也将关闭输出的行激励脉冲信号，故无行脉冲信号输出时，应检查和12MHz晶体振荡、控制系统等电路。
（2） 场同步系统：该系统由IC内分频电路实现。场锯齿波发生器由IC和、外接的基准电流形成电阻R167和锯齿波形成电容C167组成。正常工作时，工作电压有3.8V。当此脚电压异常时，可导致光栅出现水平亮线或水平亮带故障。场输出采用差分方式输出，场输出级就必须采用直流耦合（TDA8350Q或TDA8356均为直流耦合输出放大功率块）。IC（TDA9370）用于90℃显像管扫描时，有以下几何参数可以进行总线设置：行中心、场幅、场过冲、S形失真校正、场中心。IC（TDA9383、TDA9373）采用110℃显像管扫描技术时，AVL功能脚将被E/W控制功能电路所代替。这时控制电路的E/W宽度、E/W抛物波宽度、四角抛物波校正调整、E/W梯形失真校正、场缩放调整、水平四边形及弓形失真校正等功能通过总线进行设置。
IC产生的场驱动电流从、输出送往场功率放大块。21英寸彩电场功率块采用TDA8356。此集成块各引脚功能为：①、②脚为场输入脚，其工作电压为2.2V；③脚为场扫描正程供电脚，其工作电压为16V；④、⑦脚为场输出脚，正常工作电压为7.5V；⑥脚为场逆程扫描供电脚（泵电压由此提供），正常工作电压为45V；⑧脚为场保护信号输出脚；⑨脚为场反馈输入脚。25英寸、29英寸彩电场功放采用TDA8350Q。此块内分场功率放大和E/W枕形校正两部分，①～脚组成场功率放大电路，组成E/W校正电路，其中①、②脚为场激励脉冲输入脚，正常工作电压为2.2V；③脚为场反馈输入脚，正常工作电压为7.8V；④脚为正程扫描供电脚（16V）；⑧脚为逆程扫描供电（45V）；⑤、⑨脚场输出脚，正常工作电压为8V左右；脚为保护脉冲输出脚；为E/W输出脚（工作电压为12.5V），为E/W输入脚（工作电压为0.5V）。
无论是TDA8356还是TDA8350Q，其引脚外围元件均设置较少，几乎无线性补偿元件，故当垂直方向光栅线性异常时，主要怀疑单片IC和场块变质。值得注意的是：当场扫描电路工作异常，无变化的扫描电流加在场偏转上，而固定不变的直流电流通过场偏转，很容易直接损坏CRT。为了避免这样的事件发生，在检修场故障时，最好另准备一副偏转线圈，将电路故障彻底排除后接入电路。
三、TDA93XX系列超级芯片的互换要点
不同的彩电生产厂家，因写入芯片的软件程序带有自己的方式，并又重新进行了掩膜（芯片编码与未掩膜前完全不同），故不同彩电厂家重新掩膜后芯片也无法互换，但这些芯片信号处理方式却是相同的，这一点是可以肯定的。
在长虹超级单片机芯彩电中，TDA9370重新掩膜后的芯片型号有CH05T1602/1604/1607；TDA9373重新掩膜后的芯片型号有CH05T1606/1608；TDA9383重新掩膜后的芯片型号有CH05T1601/1603。TDA9383掩膜后的芯片CH05T1601上还标有TDA9383，表明是TDA9383掩膜形成；同样CH05T1603芯片上标注有TDA9383或未标注时，也表明是TDA9383掩膜形成的。由于各芯片引脚排列不同，故TDA9370、TDA9373、TDA9383系列芯片及其重新掩膜后的芯片之间不能互换，即芯片标志为CH05T1602不能与CH05T1606互换；而同一种芯片重新掩膜后形成的型号不同，它们之间也可能不能互换，如CH05T1601不能与CH05T1603互换，再仔细观察TDA9383掩膜的芯片最下排编码，将会发现有“N2H”或“N2I”字样差异。TDA9383系列生产的芯片只有当芯片编码相同时，才能互换。如CH05T1601（N2H）与CH05T1603（其编码常为N2I）引脚相同，因编码不同，电路存在差异，就不能互换。编码为N2H时电路设置为：R171：RT13/0.166W/2.7k；C171：CT1/63V/2B4/4700pF；C171A：CT1/63V/2B4/820pF。标注为“N2I”的R171：3.9k/0.166W；C171：63V/1200pF；C171A：63V/330pF。
TDA9370系列：
芯片上标明CH05T1604同时还标明TDA9370，表明此芯片由TDA9370掩膜形成。CH05T1604可与CH05T1607互换，CH05T1607自然可与CH05T1602互换，但CH05T1602不能替换CH05T1604、CH05T1607。
TDA9373系列：
TDA9373重新掩膜形成的芯片型号为CH05T1606，又在1606基础上再次掩膜后形成的芯片为CH05T1608；通常“1608”可替换“1606”，二者替换后，电视机OSD显示方式不同，但信号处理方式基本相同。
芯片替换后，其操作界面可能发生变化，为此需经用户同意方能替换。TDA9373与TDA9383两芯片引脚功能基本相同，但二者内电路存在部分差异，软件设置方式完全不同，但实现的整机功能及操作界面完全相同。如果二者替换，除电路上需作改动外，遥控器必须替换。如果用CH05T1606替换CH06T1601时，电路将作如下改动：（1）原机R107、R311、C311、R364改接跨接线；R195改为RT13/0.166W/1kΩ；R251A改为RT13/0.166W/15kΩ；R251B改为RT13/0.166W/10kΩ电阻；（2）增加元件：R305A、R306A为RT13/0.166W/100Ω；C305、C306改接跨接线；C370、C373、C374为CT1/63V/12C/2F4/0.22μFZ；（3）遥控器：K16C改为K16J；K16G改为K16K；K16E改为K16P；（4）总线调整功能多了OP4项。
