以TDA8310、SDA9187、SDA9189X构成的画中画电路应用十分广泛，目前，长虹、康佳、TCL、海信及海尔等品牌的一些高档彩电均使用这种画中画系统，本文以海信TF2900系列彩电为例来分析这种画中画系统的工作过程。
电路结构

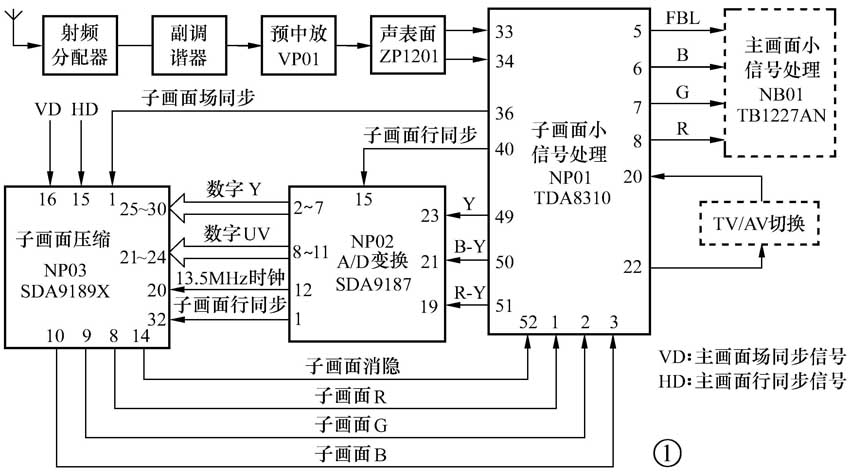

海信TF2900系列彩电画中画系统结构框图如图1所示，TDA8310为子画面小信号处理器，主要完成子画面中频/视频/色度/扫描处理；SDA9187为子画面A/D变换器，将子画面模拟信号转换为子画面数字信号；SDA9189X为子画面数字处理器，对子画面数字信号进行压缩处理，并将压缩后的子画面数字信号变换为模拟信号。
子画面小信号处理电路

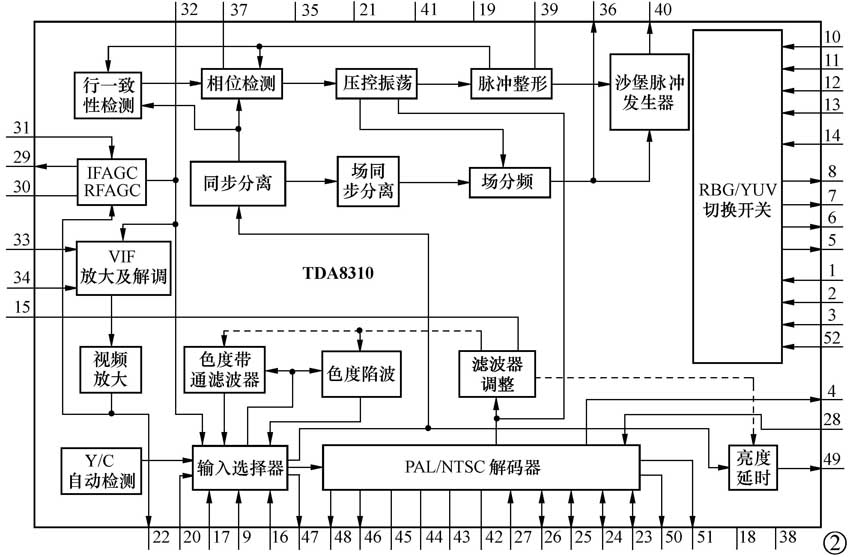

TDA8310是一块集中频、亮度、色度及扫描于一体的小信号处理器，它内含图像中频处理通道、多路信号源选择电路、视频解码电路及行/场扫描脉冲发生器等电路。它能完成PAL/NTSC制信号解调处理；具有自动制式识别功能及强制制式识别功能；内置色带通滤波器和色度陷波器，且中心频率可自动校正；具有自动亮度/色度检测功能；具有RGB/YUV切换功能；采用PLL行振荡电路，行、场频率十分稳定。TDA8310采用52脚封装，各脚功能如附表所示，内部电路结构如图2所示。
2.子画面小信号处理电路分析
子画面小信号处理电路如图3所示，由副调谐器送来的子画面图像中频信号，经预中放VP01放大和声表面滤波器ZP1201处理后，送至NP01的和，进入内部中放处理通道。在TDA8310内部，子画面中频信号经三级中放电路进行放大，再由视频检波电路检出视频信号，视频信号经噪声抑制和视频放大后，从输出。
图像中频选频网络集成在芯片内部，外部无需任何调谐电路。电压用来切换检波器的工作模式，使检波器能适应正/负极性视频信号的解调，在本机中，接地，检波器的工作模式处于固定状态。
检波输出的视频信号还要送至中放AGC电路，由中放AGC电路对视频信号幅度进行检测，并在CP14上形成AGC电压，AGC电压送至中放电路，用来控制中放电路的增益。中放AGC电压还经高放AGC电路处理后，从输出RFAGC电压，送至副调谐器，控制副调谐器的增益。外接高放AGC调节电位器，调节RP40，可以改变高放AGC的起控点。
输出的视频信号经VP02射随，送至TV/AV切换电路，并与外视频信号（AV视频信号）进行切换，切换输出的信号又送回至。为彩色全电视信号或亮度信号输入端，为色度信号输入端，三路信号在TDA8310内部进行切换，当⑨脚为低电平（小于1V）时，内部电路工作于CVBS模式，输入的彩色全电视信号有效，在此模式下，内部色带通滤波器及色度陷波器均接通；当⑨脚为中电平（2～3V）时，内部电路工作于Y/C模式。此时，输入的Y信号和输入的C信号有效。在此模式下，色带通滤波器和色度陷波器均不工作；当⑨脚为高电平时（大于4V），内部电路工作于自动模式。此时，由TDA8310自身来识别输入信号是CVBS信号还是Y/C信号，通过识别后，产生控制电压，来控制电路的工作模式。在本机中，和均悬空，只有输入了CVBS信号，故⑨脚悬空，设为低电平，使内部电路总工作于CVBS模式。
输入的CVBS信号分别送至色带通滤波器和色度陷滤器，由色带通滤波器分离出色度信号，由色度陷波器分离出亮度信号。亮度信号和色度信号，分别送至亮度延时线和PAL/NTSC解调电路。亮度信号经延时后，从输出，色度信号经PAL/NTSC解调后，得到R-Y和B-Y信号，分别从和输出。
～外接副载波振荡晶体，本机仅在和上分别接有3.58MHz和4.43MHz晶体，以产生3.58MHz或4.43MHz副载波。副载波振荡电路采用锁相环控制方式，通过内部APC电路对色同步信号和再生副载波信号进行比较后，来产生控制电压，进而锁定副载波频率和相位，使副载波与色同步信号之间保持严格的同步关系。接在外围的RC网络为环路滤波器，以将APC电路输出的误差电压转化为直流电压。
TDA8310具有自动制式识别和强制制式识别功能。若设置为高电平（H），则解码电路工作于“强制”模式（又称“写”模式）。在“强制”模式下，解码电路的工作制式由和的电平来决定，副载波频率由和电平决定。若设为低电平（L），解码电路将工作于“自动”模式（又称“读”模式）。在自动模式下，TDA8310内的制式识别电路将对色度信号的制式进行识别，通过制式识别后，输出控制电压，并控制解码电路，使其工作于相应制式下。制式识别的结果，还能从④脚输出。在本机中，由于接地，设为低电平，故电路工作于“自动”模式下。
、及输出的Y、B-Y及R-Y信号（简称YUV信号）送至子画面数字处理器，由子画面数字处理器对子画面进行压缩处理，再将压缩处理后的信号转化为模拟信号，送回至TDA8310（NP01）的①、②、③脚。NP01内含RGB矩阵电路，若①、②、③脚输入的是YUV信号，则矩阵电路将其转化为RGB信号，若①、②、③脚输入的是RGB信号，则矩阵电路仍输出RGB信号。
脚、、及为外RGB信号输入端子及图文消隐信号输入端子，在设有图文功能的机型中，这组输入端子可分别用来输入图文RGB信号及图文消隐信号。图文RGB信号与子画面RGB信号在RGB切换开关中进行切换，切换过程受和电压的控制。当为高电平时，切换开关输出子画面信号，当为高电平时，切换开关输出图文信号。若两脚均为高电平，则子画面优先。切换后的子画面RGB/图文RGB信号从⑧脚、⑦脚及⑥脚输出，同时，和的电压还要经“或运算”后，从⑤脚输出，我们称此信号为子画面/图文挖框信号。
⑧脚、⑦脚、⑥脚输出的子画面RGB/图文RGB信号，以及⑤脚输出的子画面/图文挖框信号，送至TB1227AN（主画面小信号处理器）并与主画面RGB信号进行切换，使子画面能插入到主画面中。
TDA8310采用内置式行振荡器，振荡器受PLL环路控制，PLL环路通过对子画面行同步信号及行脉冲进行比较后，产生控制电压，再由外围的RC网络进行滤波，取出直流分量，用来控制行振荡器，环路锁定后，振荡频率及相位十分稳定。行振荡器输出的振荡脉冲，经脉冲整形和行分频后，得到行脉冲，从输出，本机未用此脉冲。振荡脉冲经场分频电路分频后，产生场脉冲从输出，作为子画面场同步信号送到NP03的①脚。行脉冲、场脉冲及子画面行同步脉冲还经沙堡脉冲发生器进行加工处理，得到沙堡脉冲，从输出，作为子画面行同步脉冲，送往NP02的。
（王忠诚）
