集成单段有源功率因数校正/隔离降压控制器NCP1651
NCP1651是安森美半导体公司（www.onsemi.com）推出的一款集成PFC控制器。
NCP1651可以最大程度地简化功率因数校正（PFC）及隔离功率变换器电路，同时降低元件数目，并减少电源转换应用（如电池充电器和甚至200W的布功率系统）中的总体设计成本。
NCP1651提供了一个低成本、低元件数的解决方案，符合IEC1000-3-2对需要中至高输出电压之隔离交流-直流转换器的谐波标准。固定频率连续导电模式（CCM）工作简化输入电磁干扰（EMI）过滤器的设计，并优化效率。控制器还能在非连续导电模式下工作，使设计具有很大的灵活性。
NCP1651与使用一个PFC控制器，然后用直流-直流转换器的传统电源转换电路设计相比，NCP1651取消了升压电感器、功率MOSFET、高压电容器以及辅助元件，电路更简单。同其他“单段”解决方案相比，NCP1651将功率阶段要求减到最少：一个磁元件，一个开关，一个二极管和一个电容器即可。内置高压启动电路替代外置启动电路，进一步减少元件数目。
NCP1651采用小巧的SO-16封装，应用电路如图1所示。
另外，安森美半导体公司还提供了一个NCP1651的设计工具，可以明显地缩短设计周期。使用该工具时仅需输入几个关键规格数据，工具便采用先进的设计方法来选择正确的元件值并制作出完整的材料清单，而且该工具还可显示关键性能参数图来帮助微调系统。NCP1651的设计工具可从http：//www.onsemi.com/site/newsItem/0，4365，1080_652，00.html下载。
集成MOSFET的DC/DC转换器TPS54350
TPS54350是德州仪器公司（www.ti.com.cn）推出的一款内部具有MOSFET的新型高效DC/DC转换器。
TPS54350采用小型16引脚HTSSOP封装，连续输出电流为3A时，支持输入电压范围为4.5～20V。TPS54350可以极大地简化负载电源管理电路的设计，可以直接通过中压总线（而非依赖额外的低电压总线）为数字信号处理器（DSP）、现场可编程门阵列电路（FPGA）以及微处理器供电。
TPS54350构成的DC/DC转换器可提供90％以上的效率，适用于低功耗的液晶显示屏（LCD）、监视器、液晶电视机、硬盘驱动器、视频图像卡以及9V或12V墙式适配器的负载稳压装置。TPS54350的输出电压可以降至0.891V（精确度可达到1％）。TPS54350在输入电压为12V，输出电压为5V/3A时的应用电路如图2所示。
TPS54350集成了高端MOSFET和一个可选的低端外部MOSFET门驱动器。此外，该器件还采用了高性能电压误差放大器，可最大限度地提高瞬时条件下的性能，从而在选择输出过滤电感器与电容器时提供最大的灵活性。另外还可将开关频率固定在250kHz或500kHz，也可将其调至高达700kHz，以缩小无源组件的尺寸。
低噪声、正向调节电荷泵MCP1253
MCP1253是Microchip Technology公司（www.microchip. com/）推出的120mA调节充电泵DC/DC转换器，它采用8引脚MSOP封装，无需使用电感，可以有效减少电池供电便携产品所需的电路板面积。关断模式时的电流仅1μA，使功耗进一步降低，是白色LED背光灯、闪盘、GSM电话SIM卡接口、智能卡读卡器、MP3播放机等小型电池供电设备的理想选择。

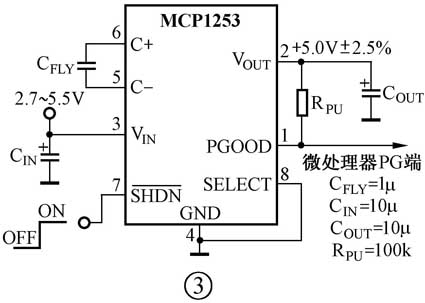

MCP1253的输入电压（V\(_{IN}\)）范围为2.0～5.5V，可以产生一个稳定的固定输出（3.3V或5.0V）或可调输出电压，特别适用于低噪音、高效率需求的应用，并能传输高达120mA的输出电流。通过升/降操作的自动转换，器件允许输入电压低于或高于输出电压。另外，MCP1253还具有热保护和短路保护功能。MCP1253的应用电路如图3所示。
MCP1253的开关频率为1MHz，允许使用很小的滤波电容器，因而节省了电路板的空间和费用。
（编者注：以上器件的详细参数见本期配刊光盘的“本期元器件资料”文件夹）
