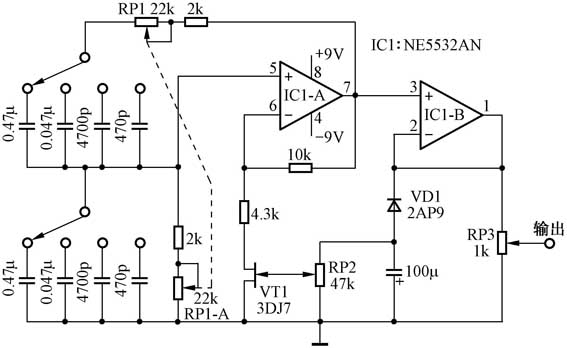

本文介绍一款简单易制的用场效应管稳幅的低频信号发生器，电路如附图所示。由图可见，该电路是一个文氏电桥低频振荡电路。
该电路有两个特点，一是采用了双集成运放NE5532，其中一个运放作振荡，另一个接成跟随器，用以隔离振荡部分并增加输出驱动能力。由于采用正负对称电源，集成运放输出端的直流电位为零电位，因此不需要隔直耦合电容，从而改善了频响，简化了电路。另一个特点是采用了结型场效应管3DJ7来稳幅，原理是当电路还未起振时VT1（3DJ7）栅极上没有截止电压，源漏极之间电阻很小，振荡电路的负反馈系数较小，放大倍数大于3，电路迅速起振，起振后输出端的低频信号经二极管VD1（2AP9）整流后成为负电压，加到场效应管的控制栅极，场效应管源漏极之间的电阻变大，负反馈系数变大，使振荡幅度稳定在一个合适的数值。电路中100μF电容和电位器RP2（47kΩ）组成的时间常数对频率的低端有影响，过小会产生间歇振荡。调节电位器RP2可控制振荡输出幅度和失真。本电路在最低频率15Hz和最高频率150000Hz之间的幅度非常恒定。
（朱铮南）
