业余无线电台的设置（下）

上期笔者为您介绍了业余无线电台设置的基本要求及移动电台的设置方法，本期为大家介绍固定电台的有关知识。

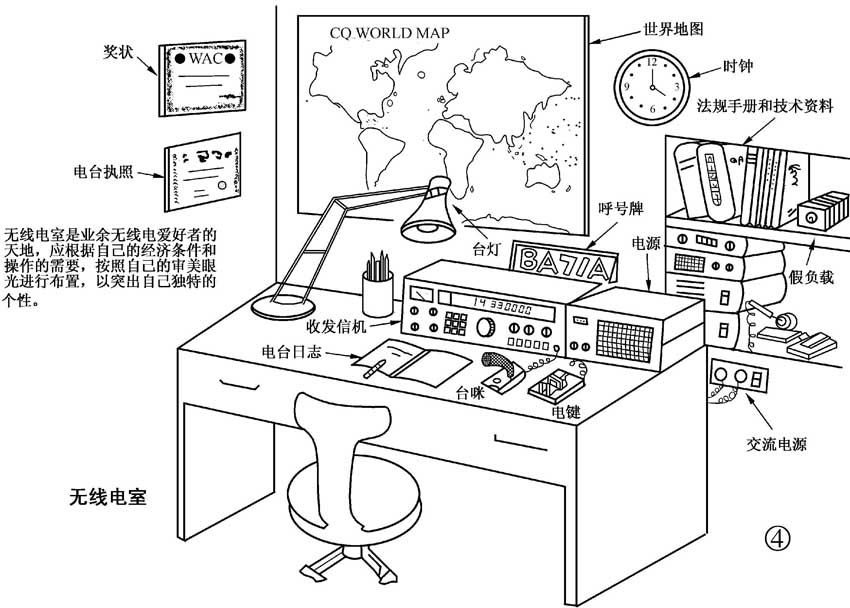

所谓固定电台是指在一个固定的地方设置的电台，简单地说就是在自己家里设立的业余无线电台。在家里摆放无线电收发信机的地方是通常称为“无线电室”的电台机房（图4），外国HAM称之为“SHACK”（即简陋的小屋的意思）。应根据各人居住条件和设备的实际情况，操作的喜好去设置属于自己的无线电室。无线电室可能是一间专门的房间，也可能是房间里一角，甚至有可能是阳台里的一个小桌子，但是业余无线电爱好者一旦拥有电台机房，就拥有了进行电台操作的小天地，也可以说坐拥全世界啦！

作为一间名副其实的无线电室必须具备一些必要的条件，以使其符合业余无线电操作的要求和操作安全的需要。首先是无线电室要设置在能安静地进行操作的地方，既不能因为进行业余无线电通信而影响家人和邻居，同时也不要让外界影响你的操作，最好是设置成独立的专用房间，若要与其他房间共用，则可以选择相互影响最小的一角，在操作时用耳机兼CW操作模式或以手提电脑用RTTY模式进行QSO，可使影响达到最小。

无线电室应保持干燥，尽量避免设置在潮湿的环境里（如厨房和厕所的旁边等），如若设在阳台里，要有防止雨水灌入的措施。这是因为一方面潮气会使电气设备寿命缩短，另一方面，也容易引起电击事故。与此同时，也要防止收发信机等设备受到阳光的直接照射，特别是新型的收发信机多采用液晶显示屏，阳光的直接照射会使设备的寿命缩短，再者阳光直射产生的高热也使设备产生额外的热量，加重设备散热的负担，直接影响设备的稳定性和可靠性。

无线电室应保持空气的流通，良好的通风环境一方面可满足设备散热的要求，另外也是个人卫生要求的需要。只有在一个舒适的环境下进行QSO，才能保持旺盛的精神，不容易产生疲劳，才能充分享受QSO带来的无穷乐趣。符合健康的生活要求。

无线电室的设置应整洁实用，易于操作，并尽量布置得与住房的环境相协调。最好是在房间进行装修时统一考虑，把凌乱的引线预先埋设好，接线尽量能藏在机器设备的后面，同时根据自己日后兴趣的发展规划预留适当的扩展空间。

无线电室的设备相对来说比较精密，也有可能带有感应电压，因此，不要把设备摆放在小孩易于触及的地方。无线电设备造型别致，有各种按键旋钮、会动的表头、闪烁的灯光和发出不同的声响，孩子们必定对无线电设备有强烈的好奇心，会学着大人去捣鼓设备，轻则把设备调乱，以为机器产生故障，重则发生触电的危险，危及人身安全。

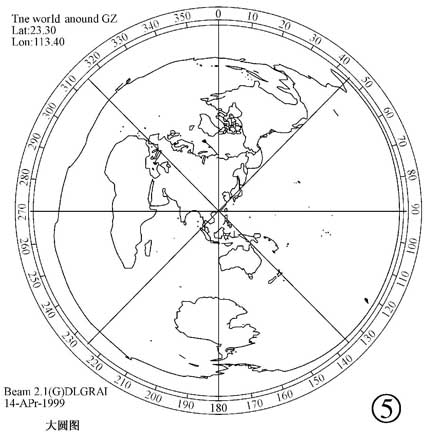

在无线电室空间允许的情况下，在机房的墙上贴一张世界地图，最好能找到业余无线电专用的业余无线电DX分区世界地图。这样可以随时查找到你所通联的对方电台所处的位置，直观地看到联络的分区和距离等。还有一种业余无线电专用的世界地图叫“大圆图”（图5），通过大圆图可清楚地了解各地电台到你的距离和方向，它对于有定向天线的HAM，是调整天线的指向和推算传播规律的一个必不可少的工具。大圆图一般是采用专门的软件制作。在业余无线电网站上可找到大圆图的制作软件，如大圆图程序GCMWIN可以在http：//hem.passagen.se/sm3gsj/gcm/down-load.htm下载，另外，还有一个在线的大圆图网站http：//www.wm7d.net/azproj.shtml。把你的电台地点的经纬度输入大圆图制作软件，经过计算可画出以你电台位置为中心的世界地图——大圆图。若没有足够的地方布置地图，也可以摆一个有地形的地球仪，在地球仪上寻找对方电台的位置，想像一下电波是如何跨越千山万水把两地联系起来，也别有一番趣味。

随着个人电脑的普及，业余无线电爱好者应用个人电脑进行辅助操作也越来越普遍，并且越来越成为无线电室里的必须设备。PC机不但如前面所述的可以自动记录电台日志和对收发信机进行遥控，还可以用收发CW、RTTY和SSTV等模式进行通信。近年来，各地业余无线电爱好者还开发出许多采用电脑收发的数据通信模式，同时也有许多业余无线电爱好者自己编写出许多业余无线电辅助软件。除了如前所述电台日志软件和电台遥控软件外，还有模拟训练软件、电路和天线设计软件、QSL卡制作软件、传播预测软件和卫星通信跟踪软件等等。通过电脑可以在网上及时了解电波的传输状况，讨论技术问题，交流操作心得。电脑可以存储和查询资料，其中最常用的是用电脑查询HAM的通讯录。甚至有人设想利用电脑管理所有设备，通过网络控制，实现所谓的“虚拟机房”。通过电脑和互联网，你可以操纵位于南极洲或非洲的某个电台；只要操作你的电脑，你就等于拥有各种高级设备，而不用真的把它们买回来。在无线电室里使用个人电脑要注意它和收发信设备之间的互相干扰，最好用屏蔽得比较好的品牌机箱和显示器等，再在各自引线上加入磁环后就能消除。实践证明采用手提电脑能较容易处理相互干扰的问题。而且作为业余无线电通信用的电脑也不用太高级，能运行Win98（有的软件DOS也可以）、有串并行口就可以，很多HAM通过购买廉价的二手笔记本电脑就能很好地运用。用笔记本电脑除了具有体积小，可作移动操作外，万一停电时，可以用机内电池保证电台的记录不会丢失。

固定设置的最大优势在于可以摆放起较大型的设备和连接复杂的功能，系统可以在平时通过不断地积累、调整和完善，在需要使用时，整个系统可以随时投入使用，而不需要临时进行设置和调整。固定使用所采用的市电交流电源一般是比较有保证的，而且市电交流电源所能提供的功率比较大，能够使用耗电较大和功率大的设备，也能够设置多台设备同时运作，基本不会因为电源的关系而制约操作的时间，操作环境也可以搞得比较舒适，因此可以支持长时间的操作。固定运用还可以有条件架设起大型复杂的天线系统，可以同时工作于多个波段。

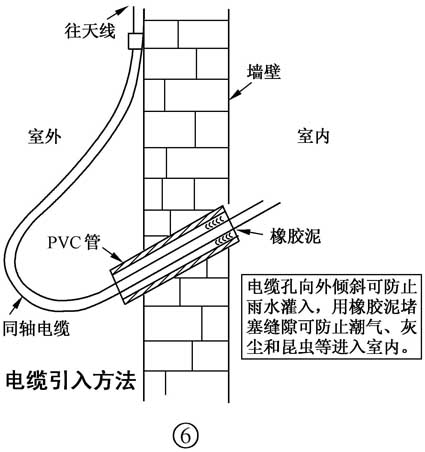

把天线电缆从屋外引进来，要注意电缆不要把雨水引到室内来。用一段PVC管斜向下穿过墙，电缆再穿在PVC管中引入屋内，用橡皮泥堵住留下的空洞，防止雨水倒灌（图6）。天线电缆最好加入避雷器，确保设备在雷雨季节的安全。

为了尽量减小相互的干扰，天线电缆应尽量远离电视电缆和电话线等弱信号线缆敷设，而且天线电缆也尽量不要与其他电缆平行敷设。天线电缆宜短直，不要过多地缠绕和盘成一捆。

固定台天线最好能设置在屋顶或楼顶等高处，可以根据实际条件架设适合自己用的各种天线（图7）。若架设场地的条件允许，应尽量架设全尺寸的定向天线，并尽量使天线能架高。天线架设时要远离金属结构物和易产生干扰的装置。由于性能好的天线不但对发射信号的强度产生影响，同时也对接收的信号起增强的作用。因此，可以说架设一条性能好的天线是事半功倍、一举两得的工作，值得我们用心去搞好它。在不超出预算范围的原则下，应尽量选用效率（增益）较高的天线。有前辈说得好：“拥有一台好机器不如拥有一条好天线；拥有一条好的天线不如有好的传播”。对于不能在屋顶上架设庞大复杂天线的爱好者，也可以根据自己的住房条件在阳台和窗台等地方架设比较简易的天线，经过细心的调整后，配合好的传播条件，也能享受到DX通信的乐趣。若较多地与汽车等移动电台进行通信的，则适宜使用全方向性的垂直接地型天线。若要想与远方的电台进行DX通信又或要避开某个方向的干扰，就要采用八木定向天线。在进行HF通信时，无论架设的是垂直极化天线或者水平极化天线均能发挥最佳效能，而不会有通信困难的感觉。

在V/UHF运用时，可以通过附加稳压电源、功率放大器、外置扬声器麦克风、室外天线等把手持式收发信机在家里作为固定台使用（图8）。同样，也可以把车载电台装置在家里作固定台使用，在需要进行移动操作时再把设备拆下应用。

在设置无线电台的时候，需要注意用电安全和设备安全，这些都是关系到操作者和周围其他人人身安全的大事，应该引起特别注意。首先，进入无线电室的电源宜采用独立漏电过流开关，最好与家里的其他电源相独立，这样万一发生过流或漏电事故，不会影响家里的其他用电。设立独立开关还有个好处就是出门或设备停止使用时可以通过这个开关来切断整个无线电室的电源，防止有设备或烙铁等忘记关电源而产生事故。引入无线电室的电源线一定要有足够的容量，一方面可避免电源线的压降过大，另一方面也可提高安全系数，实属一举两得之举。无线电室内的引线要规整，最好是电力线、信号线和同轴电缆分开走线，减小相互影响。如前所述，最好能把走线预先在房间装修时统一考虑，实现使用性和美观安全性的统一。在需要设置多台设备时，宜采用金属电源开关箱，里面加入适当的电源滤波器，以减小不同设备之间通过电源而产生相互的干扰。要注意设备的接地，有条件的除了电源本身的地线外，最好能另外自己设置一条地线。要养成每次机器使用完毕后把天线从机器上拔除的习惯，万一发生雷击也不会波及其余。

有时候，当机器发射时机壳会有带电的现象，解决的办法一方面可以调整天线的匹配，另一方面也可以把机壳接地。几乎所有的HF收发信设备的后面，都有一个接地端子，这个接地一般不是接于电源的地线，而应该接到自己另外设置的地线上。正确的接地是用金属材料（如铜板和铁棒钢筋等）埋入地下，接地材料埋设地点应选择离机房近、土壤电阻率低的地方，接地电阻主要由接地体附近的土壤性质决定，沙砾和岩石地带的接地电阻率比较高。接地体应采用截面积大的导体，才能达到电阻低、引线电感小、集肤效应也小的要求。在城市里比较容易的是把自来水管作为地线，但要注意的是现在有采用塑料管代替铁管的趋势，所以当要用自来水管作为地线时一定要了解清楚自来水管所用的材料。收发信机接上地线还能消除静电，减小接收时的静电干扰噪声。在进行HF通信时，接上地线还能提高机器的收发效果，毕竟无线电短波是在天地之间传播的，所以，既有天线又有地线才是一个完整的系统。

设备的安全就是设备的设置要稳固可靠，特别是天线一定要架设稳固，并在每年春秋两季进行检查，发现问题及时解决，以确保天线的安全。要注意室外高空作业的安全，在进行天线架设和维护时，需要有两人以上在场，在进行操作时，要一直有人在旁，这不但能使工作变得容易，当遇到任何困难和不测时，还能有人及时地协助解决。高空作业要佩带安全带，并密切留意周围环境中不安全因素，不可冒险进行施工。在天气不好的日子，除非有紧急情况，否则不要进行架设和维护天线等施工。

在装设高大的天线系统时，必须要考虑防雷的问题。一般而言，天线并不会吸引闪电，也就是天线不在雷电必经之路上。但是如果在某种情况下，天线正好处于最接近雷电的落地处，则闪电自然会选择天线作为优先的过雷地点，或则说天线会感应到雷电，情况就好像电线杆遭雷击一样。最好在天线的附近设置比天线高的避雷针，同时在天线电缆上接上避雷器，避雷针和避雷器都要用足够粗的钢筋或铜棒接至避雷地网上。

（吴国光）
