接收机电路的检修流程

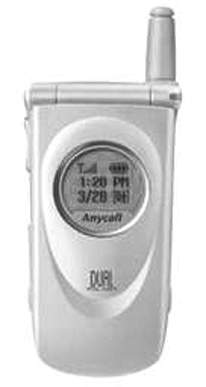

1. 从A288手机的天线处给手机加上一个射频信号；
2. 给故障机加电开机，用示波器在射频模块U305的检查有无RX-I/Q信号输出，若有RXI/Q信号输出，检查CPU；进行软件处理。
3. 若U305无RXI/Q信号输出，首先用频谱分析仪检查225MHz的中频滤波器U601处有无225MHz的中频信号。若225MHz的中频信号不正常，则从第 1项开始检查。
4. 若225MHz的中频信号正常，说明接收第一混频电路及射频VCO电路工作正常，接下来应检查中频处理电路。
5. 用频谱分析仪检查中频VCO电路，看C362处的540MHz中频VCO信号输出是否正常。
6. 若中频VCO信号正常，说明故障在中频模块电路。首先检查中频模块的外围元件，看有无损坏脱焊等现象。若外围元件正常，一般是中频模块损坏。将中频模块更换即可。
7. 若中频VCO信号不正常，应检查U302模块电路元件。
8. 若U302周边元件无问题，更换U302模块。
9. 若225MHz信号不正常，说明故障在接收混频与RXVCO电路。
10. 首先检查C674处输出的RXVCO信号是否正常。若不正常，检查U302的频率合成控制信号是否正常；检查U302的工作电源是否正常；检查U302电路元件。
11. 若RXVCO信号正常，检查U305的外围元件；检查U305的工作电源；更换U305模块。
从理论上看，频率合成电路输出的第二本振信号是540MHz信号，但检测该信号比较困难。用频谱分析仪检测中频VCO的原始信号1080MHz则很容易。所以，检查中频VCO电路时，可直接检查1080MHz信号。
发射机电路的检修流程
1. 给故障机加上外接维修电源，开机，键入112，按发射键，启动发射机，注意观察手机的工作电流变化。
2. 若手机的工作电流很大，或手机关机，首先用示波器在R323处检查VAPC电压是否正常，若基本正常，更换功率放大器U312。若VAPC电压偏差很大，检查U306电路。
3. 若手机的工作电流变化很小，检查发射机功率放大器的工作电源是否正常；检查R323处的VAPC电压是否正常，若正常，检查更换功率放大器。若VAPC电压很小或没有，检查R322处的TXPOWER信号；检查U306的工作电源；检查Q301、U309、U314、U310；检查U306电路元件。
4. 若手机的工作电流基本正常，应检查发射机电路中的信号产生与变换电路。可参照下面的方法进行。
5. 首先用示波器在U305的检查TXI/Q信号。若TXI/Q信号不正常，检查逻辑音频电路；检查CPU电路。
6. 若TXI/Q正常，用示波器检查射频模块的信号。信号是TXVCO的控制信号，若该信号正常，检查TXV-CO电路；若该信号不正常，检查TXEN信号；检查U305电路。
7. 检查TXVCO电路时，应参照前面的电路介绍，注意检查TXVCO频段切换控制信号；检查TXVCO电路的电源。若都正常，更换TXVCO模块。
8. 检查U305电路时，注意检查U305的焊接、外围元件、电源等。若都正常，更换U305模块。
（张兴伟）
