松下TC-2588（C150机芯）彩电故障两例

例1

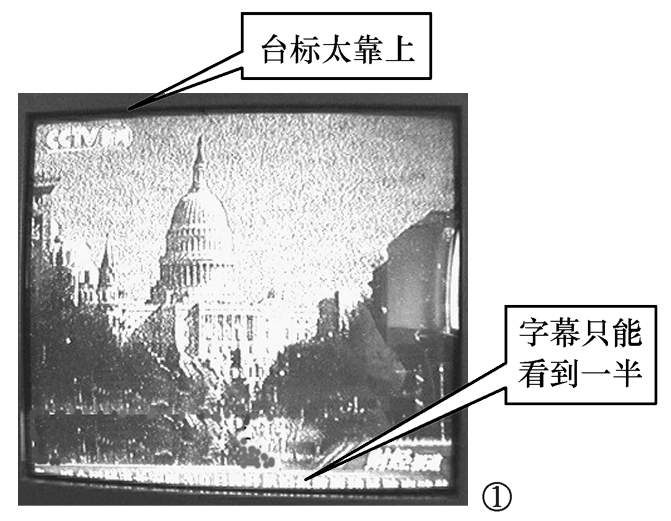

：场幅大，上部台标靠上和下部字幕只能看到一半（见图1）。

检修过程：

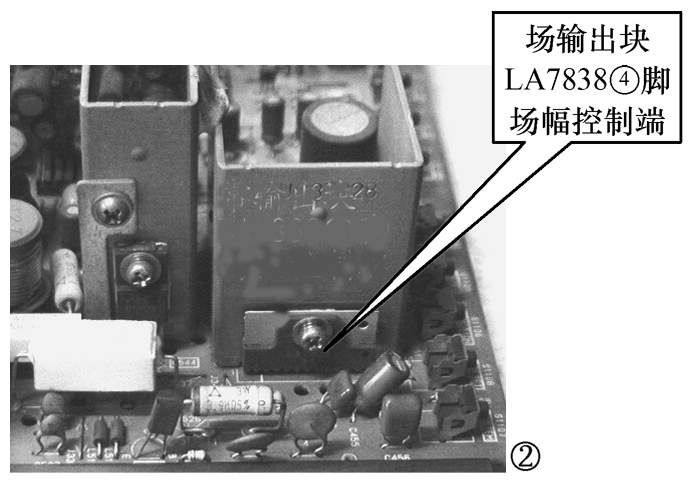

此机是一台日本早期原装进口的大屏幕彩电，内部各种数据参数不是采用I2C总线控制方式，而是采用电位器控制方式，场输出集成块为IC451/LA7838④脚是（HEIGHI CONTROL）场幅度控制端（见图2）。

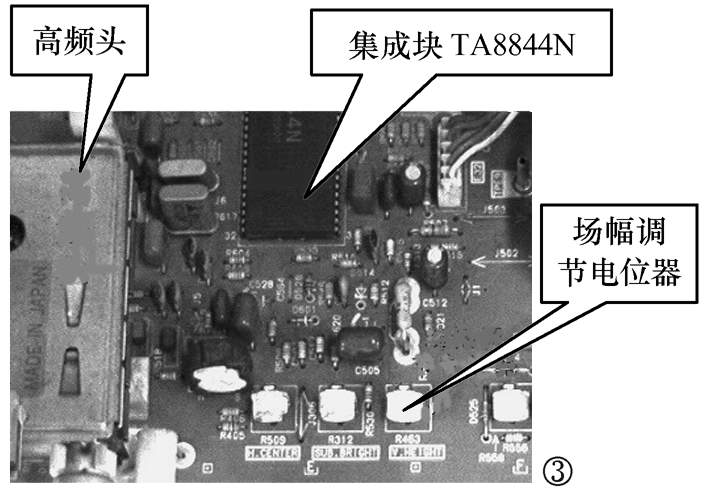

该脚外接R463（V.HEIGHT）是场幅度调节电位器，向左微调，电视画面恢复正常，其调节电位器的位置（见图3）。

例2：

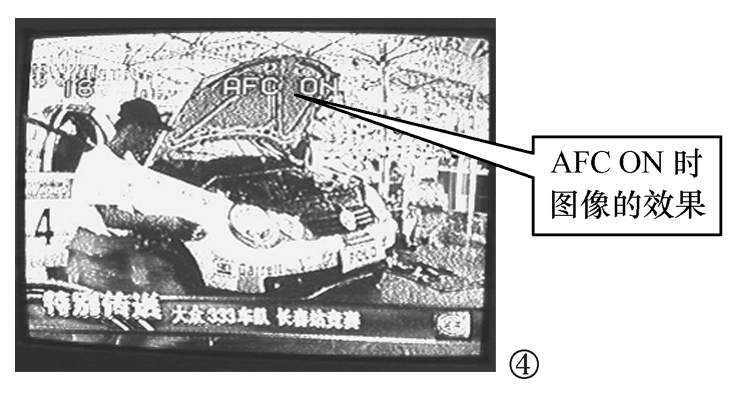

自动搜台后，图像干扰大且伴音噪声大，需要人为把菜单中的AFC项设置为OFF状态时，电视机才能正常收看（见图4）。

检修过程：

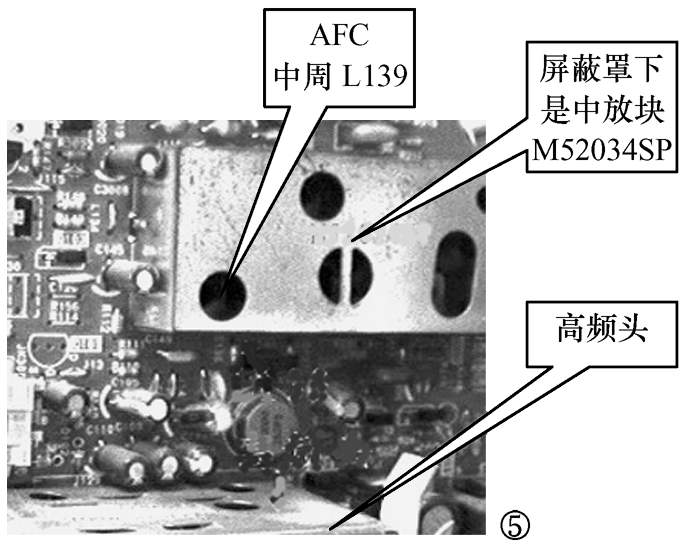

图像和声音同时出现问题，故障通常应该发生在信号的公共通道部分，此机中放公共通道部分主要是集成电路M52034SP来完成的（见图5），人为关掉AFC电路，电视机正常工作。由此说明故障可能出现在AFC电路或与此相关的电路中，AFC的检测信号来自CPU MN15151TWE⑧脚，经Q103和L139（AFC中周）输入到中放集成块①脚，经内部运算比较从②脚输出，再到高频头的AFC控制端（见图6），这样构成一个反馈环路，起到频率自动微调的作用。此通路中，L139是AFC谐振移相网络，调节（L139）调谐电路的图像（38MHz）中频点，此时观测高频头AFC端的电压为6.5～6.8V时，图像声音均正常。
