钥匙打开门后，钥匙牌插入开关， 房内才有电源。离房抽出钥匙牌，开关则过几十秒钟后将关闭室内电源。这是一般宾馆所用的延时壁开关。这种开关没有现成资料可参考，而且价格也较高（约300元），为此我们以240V/20A的奇胜牌E2031EKT型延时壁开关为例，介绍其维修方法。
电 路 原 理

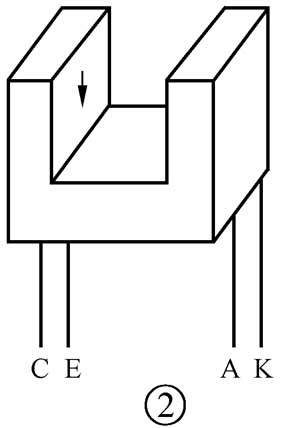

奇胜牌E2031EKT型延时壁开关的电路如图1所示，它是由整流、滤波、稳压、控制、延时、开关输出等电路组成。稳压后产生的直流48V工作电源一路经R6加到光耦器件G，另一路经R3、VD2加到场效应管VT栅极，提供保护开启电压。该开关的工作原理是：当钥匙牌P（插片）插入光耦器件G的U形槽口（其结构见图2）时，阻挡了发光二极管A、K与光敏管c、e的光耦条件，使得c、e间高阻而不导通，此时C点电位为15V左右，使VT栅极始终保持高电位而导通，继电器K得电动作，常开触点0、1合上，使室内电源开通。当钥匙牌P抽出开关，c、e间低阻导通，R3、VD2间接点B电位降低。这时C2、VD3延时电路开始工作，刚开始还提供VT栅极电流，继电器K未动作，室内仍有电。几秒钟延时后，VT截止而继电器K失电，常闭触点0、2接通，开关指示灯HL亮，室内断电。
维 修 实 例
例1：
开关指示灯亮，插入卡片后，开关不能打开室内电源。
此故障与VD2、VT（BS170）器件损坏有关。由电路图分析：如VD2击穿，使工作电源失去或是VT栅极损坏，则等于门锁丢了钥匙。正常工作时栅极开启电压15V、电流53μA，低于0.7V则关闭。维修时要注意检测，更换对应损坏器件，尽量选取原型号。如VD5（48V稳压值管）可用两只24V/1W的稳压管串联后接入，这样就符合电路DC48V的工作要求了。
例2：
抽出卡片很长时间后，仍关不了室内电源。
此例故障与VT、G器件损坏有关。由电路图分析：VT的漏极（D）、源极（S）间击穿损坏，会导致开关失控。G器件的A、K端是红外发光二极管，工作电流仅1.9mA，两端压降1.1V。C、E端是光敏管，用手电光测试，其阻值的变化从没有光照几百kΩ到对着照光几kΩ，工作电流从90μA（关闭状态）到10μA（开启状态）之间变化，工作电压从15V（开启状态）到0.7V（关闭状态）之间变化。维修时要注意检查，一旦光耦器件损坏，插片开关就损坏，必须更换。光耦器件一定要用原配件。
例3：
抽出卡片，延时时间短或不延时就关闭室内电源。
此例故障与C2器件性能失效有关。从图1可以看出R4、C2、VD3构成一个充放电延时电路，改变C2可改变延时值，所以在更换C2前要用仪表测出所需要的容量值。如C2为22μF时，延时20秒钟。
（林文彬）
