行扫描输出级的工作是为行偏转线圈提供行频线性锯齿波电流，激发偏转磁场驱动电子束完成水平扫描；同时利用回扫期的行逆程脉冲升压或降压后产生高中低电压提供给投影管和相关电路。
行回扫变压器T551高压绕组升压后的脉冲经倍压整流，产生约32kV高压提供给3只投影管的第二阴极，用于三基色电子束第2次加速；HV高压由内部分压得到FV电压送到聚焦盒，经再分压得到三路FOCUS电压提供给3只投影管的聚焦极，用于静态聚焦；得到三路SCREEN电压提供给3只投影管帘栅极，用于三基色电子束的第1次加速。
T551的⑩-⑧绕组逆程脉冲，由D583、C586整流滤波产生约1kV的直流电压，再通过Q1551与Q1552控制调整成0～1kV的DF电压，叠加在FOCUS电压上完成动态聚焦；T551②-③绕组脉冲经R583限流，提供给3只投影管灯丝，用于预热阴极发射电子流。
T551⑨-⑧绕组脉冲由D570、C571整流滤波，产生+220V直流电压为末级宽带视频放大器供电；T551的⑥-⑤绕组脉冲由D582、C585整流滤波，产生+27V直流电压为场输出级IC451供电。
（1） 一次回路保护功能
① 浪涌电流抑制保护
浪涌电流抑制保护电路由图1中的大功率电阻R801和继电器RL802组成（图1、图2、图3、图4均刊在上期，该机的整机电路图请参见本期附加光盘的“本期图片”文件夹），RL802+SET12V电压由主电源输出的+15V经稳压调整提供。开机时，由于滤波大电容C818+C830上电压尚未建立，主电源没有直流输出，RL802自然释放其触点打开，交流回路电流全部流过电阻R801，以抑制因C818、C830呈通路状态形成的瞬间浪涌电流，保护整流滤波元器件。
② 整流电压过压保护
图4中的稳压二极管D820、光电耦合器D819以及R816～R818组成整流电压过压保护电路。经整流滤波提供给IC801的+300V直流脉动电压，由（R818//R817）+816检测分压加到D820的负端。如果该电压达到保护阈值，稳压二极管D820雪崩击穿→使副边光敏三极管导通→将Q852的基极下拉成低电平→Q852截止→RL801的闭合触点打开，切断主电源交流供电执行保护待机。
D819导通后，Q857基极电位下降并导通→其集电极电流经D859激励Q856饱和导通；同时Q857导通使集电极的高电平PROTECT信息反馈到IC1213的⑥脚→MPU检测到PROTECT高电平，立即撤去的看门狗信号，锁定保护待机，以免主电源停止工作，使D819翻转，结果使继电器反复释放与吸合而损坏其触点。
③ 主电源开关管过流保护
主电源MOSFET开关管过流保护电路由图1中的过流检测电阻R889、R809、R810和IC801④脚内的电流比较器组成。主电源工作时，IC801内MOSFET管漏极电流从②脚流出，在3只电阻上产生正比于漏极电流的电压降，并加到④脚内比较器的同相输入端。如果开关管漏极电流达到启控阈值，则加到④脚比较器同相输入端电压高于反相输入端基准电压，比较器翻转输出控制信号经或门Ⅱ关闭DRIVE通道、MOSFET管截止。
④ 主电源开关管延时导通保护
MOSFET管导通翻转至截止时，急骤突变的电流会在T801的P1-P2绕组激发很高的脉冲电压，若在脉冲尖峰尚未衰减时立即导通，高压大电流将产生很大的导通损耗、使MOSFET管性能蜕变。
从图1看到，电流突变在T801的P1-P2绕组激发的脉冲高压耦合到V1-V2绕组，再经C804、C808整流滤波加到IC801④脚内INH比较器的同相较入端，与反相输入端的VREF电压比较后，输出高电平控制OSC停振。待脉冲尖峰衰减，使加到INH比较器同相输入端的取样电压低于反相输入端的VREF电压，比较器翻转，OSC重新振荡激励MOSFET开关管导通。
⑤ 主电源模块欠压和过压保护
主电源厚膜块欠压和过压保护电路设在IC801的⑤脚内，如果T801的V1-V2绕组感应脉冲经整流滤波低于14.6V，则IC801④脚内的START电路关闭，OSC电路失去工作电源停振；若④脚输入电压高于26V，其内的OVP电路启控，输出高电平经或门Ⅰ打开锁存器，然后通过或门Ⅱ关闭DRIVE通道，MOSFET管截止。
⑥ 主电源模块过热保护
温度传感器设置在厚膜块芯片基板，对工作时内部结温进行检测，如果因某种原因使IC801内芯片基板温度上升到145℃，TSD电路启控、输出高电平经或门Ⅰ打开锁存器，再通过或门Ⅱ关闭DRIVE通道，强制MOSFET开关管截止。
⑦ 副电源开关管过流保护
与常见电源厚膜块开关管过流保护电路不同，微型开关IC881③脚MOSFET开关管源极没有外接过流检测电阻RS，而是十分巧妙地利用MOSFET管导通时，用漏—源内阻RDSON代替源极的过流检测电阻。
MOSFET管导通期间，在其漏—源沟道内阻上会产生正比于漏极电流的电压降。该电压加到电源比较器的同相输入端，与反相输入端的基准阈电压进行比较，如果MOSFET管漏流增大使加到电流比较器同相输入端电压VDS大于反向输入端VIMT电平，比较器翻转输出高电平，经与门3、或门置RS触发器R端为低位“0”，切断方波脉冲通道强制MOSFET管截止。
为了防止T881主绕组的分布电容和二次绕组快速恢复二极管在反向恢复瞬间产生脉冲尖峰，干扰过流比较器出现误动作，芯片内设有前沿闭锁电路。它的工作是在前沿闭锁时间tLEB=215～245ns内，将过流比较器同相输入端的高电平尖峰抑制，使比较器在开关管转入导通的tLEB时间内不参与保护。
⑧ 副电源模块欠压保护
MIP281001TV广泛应用于微机电源和高档彩电的待机电源，为了避免某种原因使加到其⑤脚电压过低，开关电源二次输出电压不稳造成控制系统的软件程序出错或微码数据丢失，内部设有欠压保护电路。
在图2中LVP比较器的反相输入端加有5.1V基准电压，整流电源正常时，REG输出的5.8V电压加到比较器的同相输入端，比较器输出高电平开启与门2，方波脉冲选通；如果整流电压大幅度下降，使REG输出的电压低于5.1V基准电压，LVP比较器翻转输出低电平、与门2关闭，切断方波脉冲通道，MOS-FET管截止。
⑨ 副电源模块过热保护
副电源模块IC881内的TSD过热保护与主电源模块IC801相同，当内部芯片结温达到启控设定温度值，TSD电路翻转控制与门2关闭，MOSFET开关管截止。
（2） 二次回路保护功能
① STBY+12V过压保护
待机STBY+12V过压保护电路由图3中的稳压二极管D857和图4中的Q856组成。副开关电源输出的STBY+12V电压扣到D857负端。如果该电压加到18V启控阈值，D857雪崩击穿→Q856导通→Q852导通→RL801释放，触点打开，切断主电源交流供电，强制执行保护待机。
Q856导通→Q857导通→PROTECT高电平送到IC1213⑥脚，MPU立即撤去看门狗信号锁定保护待机，在STBY
+12V供电未恢复正常时，拒绝执行程序指令。
② +B140V过压保护
+B140V过压保护电路由图4中的稳压二极管D832和Q856组成。主电源工作时，+B140V由精密电阻R831、R830检测分压加到D832负端，若+B140V直流输出升高达到过压设定阀值，经R831与R830分压立即使D832击穿→Q856导通→Q852导通→RL801释放触点打开，切断主电源交流供电执行保护待机。
③ +B140V过流保护

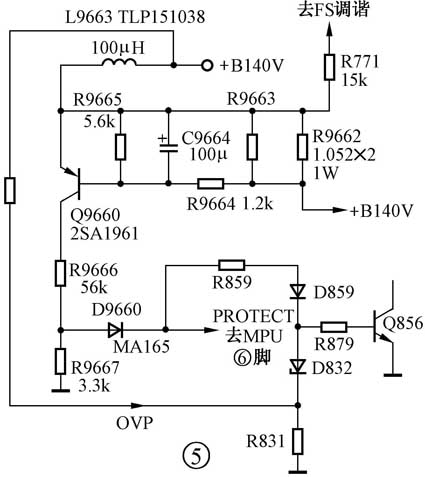

+B140V过流保护电路如图5所示。+B140V负载电流在过流检测电阻R9662两端产生电压降加到Q9660的射极和基极，正常时压降约0.3V→Q9660截止；如果负载出现过流，使R9662两端压降达到0.65V→Q9660导通→D9660导通→PROTECT高电平加到IC1213⑥脚→MPU立即撤去的看门狗信号→Q852截止→RL801的触点打开→切断主电源交流供电，执行保护待机。
④ +8V和+23V过流保护

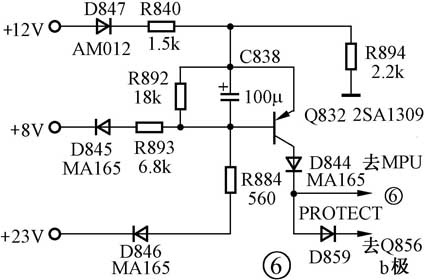

+8V和+23V过流保护电路如图6所示，两组电源负载正常时，D845、D846、Q832截止；若+8V过流、D845负端电位下降正偏导通，如果+23V过流、D846负端电位下降正偏导通。D845和D846之一导通，都会使Q832基极电位下降导通→D844导通→PROTECT高电平加到IC1213⑥脚→MPU立即撤去的看门狗信号→Q852截止→RL801的触点打开，切断主电源交流供电，强制执行保护待机。
⑤ ±23V负载过流保护
会聚功放厚膜块IC7001和IC7002采用直耦B类功率放大，其输出端与三只会聚线圈直接相连。为了保证输出中点直流电压为零，要求±23V供电均衡相等。为了防止供电和负载异常，使输出中点出现直流电压而损坏行场会聚线圈，设置了如图7所示保护电路。
R7060和R7061分别是±23V负载电流检测电阻，供电和负载正常时，两只电阻上压降较小、对应Q7010和Q7011截止；如果+23V负载过流使R7060上的压降达到0.65V→Q7010导通；若
-23V负载过流使R7061上的压降达到-0.65V→Q7011导通→Q7010基极电位下降导通（±23V不平衡使IC7001和IC7002输出中点出现直流电压同样引起会聚线圈中电流增大）。
Q7010导通→D7030导通→PROTECT高电平反馈到IC1213⑥脚→MPU撤去看门狗信号→Q852截止→RL801触点打开，切断主电源交流供电，执行保护待机。
⑥ 高压限制保护

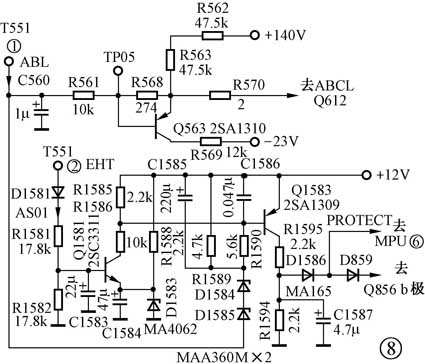

高压限制保护电路如图8所示，来自行回扫变压器T551②-③绕组感应脉冲由R1582与R1581检测取样加到Q1581的基极。如果T551的HV绕组高压达到启控阈电压33kV，则通过T551②-③绕组感应，R1582与R1581分压使Q1581基极电位上升到0.65+5.8=6.45（V）→Q1581（射极电位由D1583锁定在5.8V）导通→Q1583导通→D1586导通→PROTECT高电平反馈到IC1213⑥脚→MPU立即撤去的看门狗信号→Q852截止→RL801触点打开，切断主电源交流供电执行保护待机。
⑦ 高压束流过流保护
高压束流过流保护电路由图8中的Q563、D1584、D1585及相关元件组成。高压束流正常时，Q563射—基极电压小于0.65V截止；如果束电流增大、TP05测试点电压下降，使Q563射—基极电压达0.65V→Q563导通→则-23V经Q563加到D1585正端，等效D1584负端电压升高→结果两只稳压二极管D1585、D1584雪崩击穿→Q1583基极电位下降导通→D1586导通→高电平PROTECT信息反馈到IC1213⑥脚→MPU撤去看门狗信号→Q852截止→RL801触点打开，切断主电源的交流供电执行保护待机。
电源电路故障维修
1.故障检修思路
从以上原理分析悉知，E3机芯的保护功能十分完善。电源工作异常而产生的典型故障自然要数“三无”。三无故障可以根据机前双色二极管的发光、机内继电器的吸合和屏幕下部水平线的颜色来区分故障大致部位。
接通交流电源，双色管不亮且保险管F801完好，故障在副开关电源电路；红色待机管亮，按“POWER”键，双色管无变化且继电器不吸合，故障在IC1213控制的电源ON/OFF方式转换电路。
如果开机双色管中的G绿指示管点亮，且继电器吸合，但主电源各组直流输出均为0V，故障在包括整流滤波在内的主开关电源一次回路。
开机绿管和红管闪烁，且继电器发出吸合与释放声，监视主电源直流输出，表头指针出现正、负跳变后回零，故障发生在保护功能电路。
锁住RL801触点，开机按遥控器上的定时关机键和面板上的音量“-”键，机芯进入自检状态，屏幕下部显示检测保护信息：黑色和黄色水平横条表示正常，其他颜色表示保护功能生效。但采用自检来鉴别保护电路是否启控，操作观察应迅速，过程尽可能短。
2.故障维修实例
例1：
无图无声无光栅。合上电源开关，机前面板指示管不亮，也听不到继电器吸合声；查保险管F801完好，测量副电源无STBY+12V待机电压；又测IC881⑤脚电压286V，副电源给控制系统供电时，其⑤脚电压约200V，而在T881的P2-P1绕组上压降约80V，这就表明副开关电源没有进入振荡工作。
测得IC881①脚、③间脚电压约3.7V，正常值5.8V；查储能电容C884漏电。换上0.1μ电容，故障排除。
从图2看到，REG调整稳压的5.8V电压除了给①脚电容C884充电储能，还要送到LVP比较器进行检测。当该电压低于5.1V基准电压时，比较器关闭与门切断方波脉冲通道，使MOSFET开关管截止。
例2：
无图无声无光栅。接通交流电源机前绿色指示管点亮，继电器RL801吸合，但监视主电源各组电压输出时，表头指针无正向跳变、始终指在零刻度处。
测得IC801①脚直流电压302V，在IC801⑤脚另引入20V直流电压，主电源工作正常，查⑤脚外接电源启动电路和供电电路，找出启动电路中D808不良。换上整流管，故障排除。
例3：
无图无声无光栅。开机后绿红管闪亮。继电器发出吸合释放声，按“POWER”键，上述现象重复；再按“POWER”键，监视IC1213⑥脚PRO-TECT端出现正跳变高电平，表明故障确系保护功能生效执行保护待机。
测量STBY+12V电压正常，主电源整流滤波电压306V，排除这两个过压保护电路启控的可能。断开主电源+B140V负载，接上150W灯泡作假负载，结果保护待机状态解除。又逐一断开VM输出和DF输出级+140V供电，开机仍出现自动关机，确定过流启控原因来自行推动级或行输出级。经检查结果为行推动管Q590软击穿，换管后故障排除。
例4：
无图无声无光栅。开机观察的现象与例3相同，且在按下“POWER”键时，IC1213⑥脚出现高电平保护信息。
测STBY+12V和主电源整流+300V电压正常；断开+B140V负载保护待机仍不能解除。+B140V供电负载开路，取消的保护功能有+B140V过流、高压限制和高压束电流，这样二次回路的保护功能只剩下+B140V过压、+8V和+23V短路、±23V负载过流三项。
断开±23V供电，电源工作正常；查会聚功放滤波电容和IC7001、IC7002，找出IC7002失效。换上会聚功放厚膜块，故障排除。
例5：
夜晚影视黄金期间不能收看。夜晚影视黄金时刻，家家户户的电视机都投入接收，负载较重，电网电压下降幅度较大。加上E3机芯并没有采用宽电源设计，在电源电压下降到180V时，不能正常收看并不属故障。但用户反映就是白天收看时，画面也不稳定，且夜晚开机，在用电负载逐步增加时，画面先出现收缩，最后关机。
用调压器缓缓改变交流输入电压，监视主电源+B140V随输入电压变化而变化；又监视D807中发光管光电流在140V变化时几乎不变，测发光二极管正反向电阻正常，换下IC808，故障排除。
例6：
20分钟后出现自动关机。监视自动关机瞬间，IC1213⑥脚出现
PROTECT高电平信息，表明关机系保护功能生效。
与时间有关的保护待机是相关元件热稳定性变差引起，但热漏电只会引起过流或电压降低，与过压保护无关。用灯泡代替+B140V负载，关机现象消失；又在+140V回路串入电流表，发现关机瞬间电流并无增长。这就排除过流，而将热稳定性变差的失效元件定位在高压限制和高压束流保护相关电路。
查行输出级高压限制保护中的Q1581、Q1583良好，监视高压束流保护TP05点关机电位下落，清理C560和Q563，找出Q563失效。换上新管，故障排除。
（李其佳 赵新明）
