ZXCD1000是ZETEX公司（www.zetex.com）生产的数字功放PWM驱动控制电路。ZXCD1000配合外部的四只超高速MOSFET功率管，在35V单电源电压时，可以向4Ω的负载提供每声道150W以上的输出功率，其效率高达90％以上，且噪声小于-115dB，总谐波失真度低于0.05％。

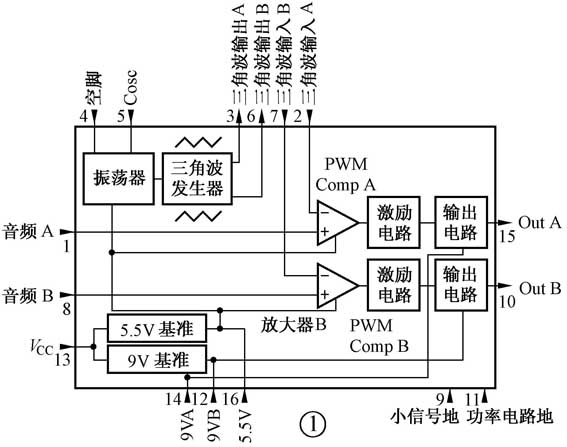

ZXCD1000采用16脚超小型双列树脂扁平贴片式封装，内部框图如图1所示。ZXCDl000由振荡器、三角波发生器、放大器电路、激励电路、输出驱动器等部分组成。

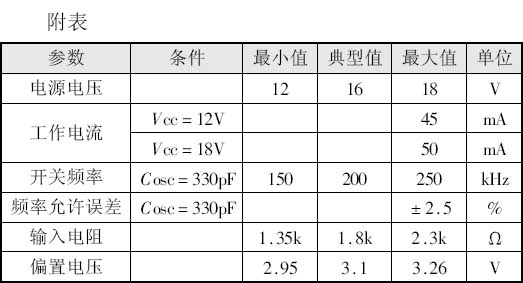

振荡器及周边电路产生标准的三角波（不是锯齿波），比较器则将此标准三角波与输入的音频模拟信号进行比较，产生随音频信号振幅变化而变化的PWM波，驱动大功率MOSFET管工作在开关状态。ZXCD1000的主要电气参数如附表所示。ZXCD1000的详细资料见本期配刊光盘的“本期元器件资料”文件夹。销售信息可上网（www.microelectr.com.hk）查询。
目前，很多厂家都采用ZXCD1000制作大功率数字功放，本文介绍两款采用ZXCD1000制作的数字功放的工作原理。

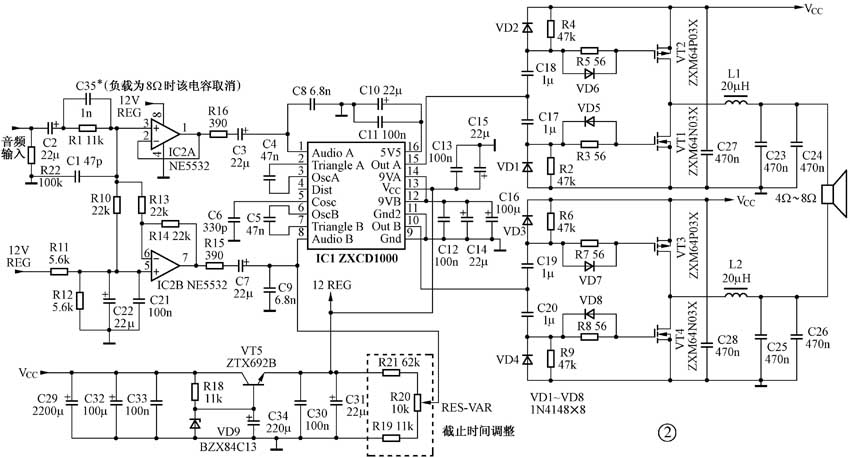

采用ZXCD1000组成的单声道50W数字功放的电路原理图如图2所示（图中只有一个声道，另一声道完全相同）。
从音源输入的音频信号经耦合电容C2及R1、C1低通滤波后分为两路：一路送至IC2A的同相输入端；另一路则经过R10、R13送到IC2B的正、反相输入端。IC2是双运放集成电路，其中IC2A组成电压跟随放大器，IC2B组成反相比例放大器，音频信号通过此隔离电路后，产生同相、反相两种音频信号，分别送到IC1的①脚和⑧脚，与IC1内部产生的标准三角波一起进入内部的比较器进行比较。
在没有音频信号输入时，则IC2A、IC2B的同相输入端同时接入12V直流电压，IC2A、IC2B的同相输入端电压相等，则IC1的①、⑧脚电位相等，进而IC1输出端⑩、电位相等，VT1、VT3，VT2、VT4同时导通或者截止，扬声器两端的音频电压为零，故扬声器中无声音输出。
IC1中的标准三角波的频率约为200kHz，远高于音频输入信号的频率，故该功放的音质很好。三角波的频率可以通过IC1的⑤脚外接电容C6调节。含有音频信号的PWM波通过激励电路和驱动输出电路的放大后，由IC1的、⑩脚输出，再经C18、C17、C19、C20、R5、R3、R7、R8控制由VT1～VT4四只大功率MOSFET管组成的桥式开关电路工作在开关状态。
VT1～VT4四只大功率MOSFET管中点输出的PWM波经L1、C23、C24和L2、C26、C25组成的音频输出低通滤波器（LPF），通过其积分作用，把PWM波中的非音乐成分波形滤除，以驱动扬声器发声。需要注意的是，在图2电路中，功放电路工作在BTL状态，因此，扬声器任意一端均不能接地，否则将损坏功率管。
由于VT1～VT4四只大功率MOSFET管工作于开关状态，且各管配对，故各管的功率损耗极小，发热很小，可省去散热片。

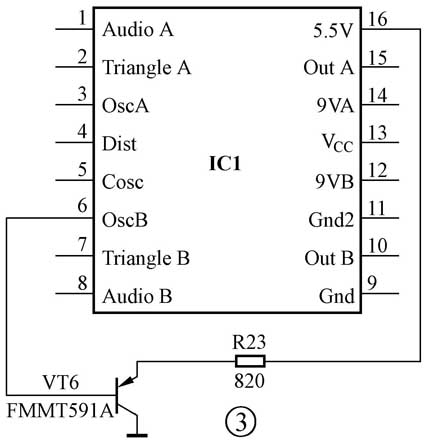

有些厂家在设计电路时，在IC1的⑥脚外接一个PNP三极管，组成三角波跟随器，如图3所示，以提升输出功率，增强带载能力。
2. 50W直流伺服功放
图4是采用ZXCD1000设计的直流伺服功放。由于是直流伺服功放电路，故VT2、VT3的G极所接的是一个10V的稳压二极管，以提高电路的驱动能力。
在图4电路中，直流伺服电路由运算放大器IC3B及外围元件构成。C35、C37和R26、R27构成低通滤波器，滤除高于20Hz的信号。运算放大器IC3B对低于20Hz的信号有很强的放大能力。当由于一些原因导致扬声器两端有直流电压时，其漂移电压被IC3B放大后反馈至IC3A的输入端，使功放电路的直流工作状态朝相反的方向变化，强制将中点电位稳定在±30mV以内，有效地降低了声音的失真。另外，需要注意的是，图4电路在接8Ω负载时，必须将C40（1nF）电容取消。
