数字式万用表与指针式万用表相比，具有以下特点：① 采用大规模集成电路，提高了测量精度，减少了测量误差，大大提高了输入阻抗和测量内阻；② 以数字方式在屏幕上显示测量值，使读数变得更为直观、准确；③ 增设了快速熔断器和过压过流保护装置，使过载能力进一步加强；④ 具有防磁抗干扰能力，测试数据稳定，能使万用表在强磁场中也能正常工作；⑤ 具有自动调零、极性显示、超量程显示及低压指示功能，有的数字万用表还增加了语音自动报测数据装置，真正实现了会说话的智能型万用表。

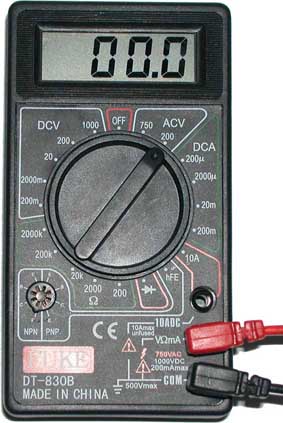

目前，市场上的数字万用表的型号很多，本文仅介绍一款常见的DT-830型袖珍式数字万用表，适合无线电爱好者和维修者选用，面板如附图所示。
一、 功能操作说明
1.显示屏
采用FE型大号3 数位LCD液晶显示，最大显示值为“1999”或“-1999”。当被测直流电压或电流为负值时，能自动在数字前显示“-”号；当输入超量限时，屏幕左端显示“1”或“-1”；当量程选择减小时，屏显上小数点会自动左移位置；当表内电池低于工作电压时，屏幕左端显示箭头“←”或字母“LOW”。
2.三极管HFE测试插孔
根据被测管类型，将三极管的基极、集电极、发射极分别对应插入标有“B、C、E”的插孔中，“E”为相同两孔，供PNP、NPN型管发射极作插孔用。
3.公共插口COM端
为任何测试项目的黑表棒专用插口端。
4.测试插口V·Ω端
为红表棒测试交直流电压、电阻、二极管专用插口端。
5.测试插口10A端
为红表棒测试>200mA电流时的专用插口端。
6.测试插口mA端
为红表棒测试≤200mA电流时的专用插口端。
7.量程选择开关
量程开关旋钮四周用不同颜色和分界线，标有各种不同工作状态的挡位。共设28个挡位，30个基本检测项目。

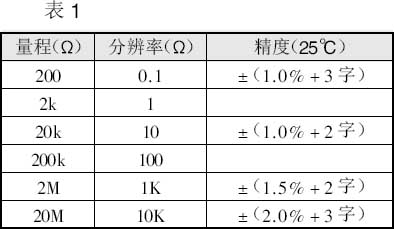

（1） 电阻（Ω）挡 设有6个挡位，量程为200Ω～20MΩ，其分辨率、测试精度见表1。

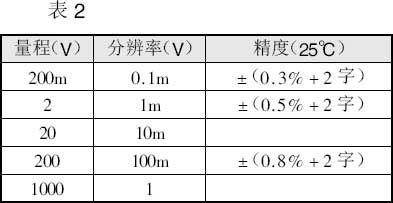

（2） 直流电压（DCV）挡 设有5个挡位，量程为200mV～1000V，输入阻抗为10MΩ，其分辨率与精度见表2。

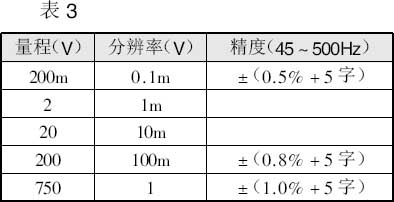

（3） 交流电压（ACV）挡 设有5个挡位，量程为200mV～750V，输入阻抗为10MΩ，其分辨率与精度见表3。
（4） 交流电流（ACA）挡 设有5个挡位，量程为200μA～10A，被测电流的频率为45～500Hz，其分辨率与精度见表4（注：20mA与10A共挡位）。

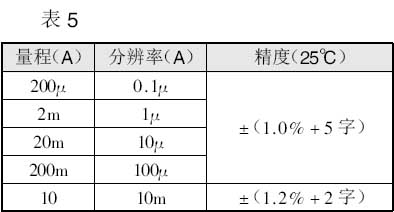

（5） 直流电流（DCA）挡 设有5个挡位，量程为200μA～10A，过载保护为0.5A/250V快速熔断器，其分辨率与精度见表5（注：20mA与10A共挡位）。
（6） 三极管h\(_{FE}\)检测挡 可供测试PNP或NPN型两种三极管，量程为0～1000（β值），测试条件为U\(_{CE}\)=2.8V，I\(_{B}\)=10μA。
（8） 导线通断检测挡 将开关拨至蜂鸣器挡，检测导线通断时，表内发出蜂鸣声说明导线通或导线间存在短路，即测试电阻<20±10Ω时，蜂呜器均发出响声。该挡最大开路电压为1.5V，最大测试电流为1mA。
8.电源拨动开关POWER挡 将开关拨至“OFF”位置，表示电源被切断；将开关拨至“ON”位置，表示表内9V叠层电池被接通。
二、 具体使用与测量方法
1.二极管单向导电性的检测
将量程选择开关置于“二极管检测挡”，红表棒插入“V·Ω”孔，黑表棒插入“COM”孔，然后将红、黑表棒分别接到管子两端。
当红表棒接于二极管P区（正端），黑表棒接N区（负端）时，显示屏将显示出被测二极管的正向压降。通常硅二极管正向压降为500～800mV，锗二极管正向压降为200～350mV，被测管的正向压降在这一范围，说明二极管是好的。若显示“000”，说明二极管短路；若显示“1”，说明二极管开路。
当黑表棒接于二极管P区（正端），红表棒接N区（负端），即对二极管进行反向检测，若显示“1”说明二极管是好的。若显示“000”或其他值，说明二极管损坏或漏电。
二极管的单向导电性的检测方法与指针式万用表的检测方法截然不同，两者不能混为一谈或在概念上混淆不清。
2.三极管放大倍数hFE的检测
确定被测三极管类型是PNP还是NPN后，可将其极性引脚插入相应的“C、B、E”管座内，然后将量程选择开关旋至相应的PNP或NPN挡位，确认无误后，打开“电源开关POWER”置于“ON”处，这时屏幕上所显示的“40～1000”之间的数值（β值），即为三极管的放大倍数。若显示“000”（短路）或“1”（开路），则表示被测三极管已损坏，不能使用。
当三极管尤其是大功率管引脚不能直接插入“HFE”孔时，可使用配套的UP-11探针。
3.电阻器的测量
将红表棒插在“V·Ω”插口中，黑表棒插在“COM”插口中，估计电阻器的阻值后，将量程开关置于“Ω”的相应阻值挡位上，接通电源，将表棒接到电阻两端的测量点，读数即现。
测量时，若发现显示屏左端出现“1”字，则证明测量结果为无限大（即为开路状态）。这时不能过早下结论，可采用高一个挡位的量程来测量。例如：应置于“kΩ”挡来测量而错置于“Ω”挡时，就会产生输入超过量限而屏显出现“1”。如果所测的电阻在任何挡位上都如此，可以确定该电阻已断路。
4.交流电压的测量
根据被测电源电压的大小选择合适挡位，如测市电220V，将量程开关旋至“ACV”挡内的750V挡位；黑表棒置于“COM”插口，红表棒置于“V·Ω”插口；打开电源开关至“ON”处，将红、黑表棒分别接到测量点上，读数即显。若在“200～225”V之间跳变，属正常范围，说明外电源有波动现象，一般情况下不能锁住或保持。若屏显“1”，说明市电存在开路性故障。
其他如测直流电压、交直流电流的方法，可参照功能操作说明进行。
三、 使用注意事项
1.测量电阻时不能用手接触表棒
用手握住电阻测量时，将造成测量上的误差。由于人体与大地之间存在较大的分布电容，容易感应出较强的50Hz交流干扰信号，屏显会出现几伏仍至十几伏的电压，极易造成量程超限。同理，不能用数字万用表测量人体等效电阻，即双手不能分别握住红黑表棒两端金属部分。
2.测量小于200Ω电阻时应将表棒短路检查初始值
数字万用表两表棒导线也存在一定的电阻值，对于测阻值大的电阻可忽略不计，但对于测几欧的电阻应减去表棒导线的阻值。如使用200Ω挡测量小于200Ω电阻时，应先将两表棒短路，屏幕会显示出一定的阻值，一般在0.2～0.5Ω之间，将所测得的电阻值减去导线电阻值，才是实际被测电阻值。
3.测量电容器时不能反映充放电过程
在实际应用中，一般不采用数字万用表来检查电容器，尤其是电解电容器的充放电现象，而普遍采用指针式万用表来检测。其主要原因是数字万用表在测量的过程中是按“采样→模/数转换→计数显示”程序进行的，所以不能直接显示电量连续变化的过程，即使有变化也是很不直观的，难以判断电容器的好坏。
4.测量电流时应选择合适挡位与插孔
在使用和测量中，要特别注意选择开关的挡位和表棒的四个插孔位置。在四个插孔旁所标的警示号“ ”和最大限量“MAX”就在于此意。尤其是测量大电流大电压时的挡位和插孔要与实际相符合相对应，否则将导致万用表损坏。
（刘明清 刘苏华）
