我们知道，白炽灯丝的冷态电阻只有热态电阻的十几分之一，因而在开灯瞬时的冲击电流很大，很容易损坏灯泡。采用下面的两种简单电路，均能对白炽灯实现软启动，即开灯瞬时为降压起动，待灯丝预热后再自动投入全压，能有效地延长灯泡的使用寿命，而所花费用只2元左右。

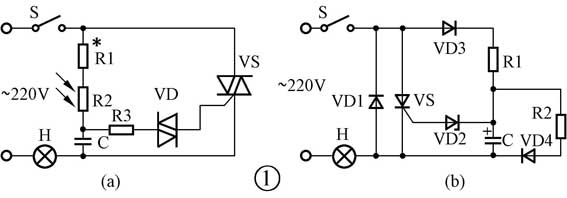

电路如图1（a）所示，闭合开关S的瞬间，光敏电阻R\(_{2}\)的阻值很大，由电阻R\(_{1}\)、R\(_{2}\)、R\(_{3}\)通过触发二极管VD使双向晶闸管VS只有较小的导通角，灯H在正负半波得到较低的电压，发出较暗的光线。较暗的灯光照射在R2上，使R2的阻值减小，VS的导通角增大，灯H得到较高的电压，发出较亮的光，这一循环过程在很短的时间内完成，最后VS全导通，灯H得到全压而正常发光。
图1（a）中各元件的规格：R1：10kΩ、1/4W；R2：硫化镉（cds）光敏电阻，光暗时约25kΩ～30kΩ，光亮时1kΩ～2kΩ；R3：510Ω、1/4W；C：0.1μF、600V；VS：ST；VD：1A/400V～600V；H：100W、220V。
R1的阻值要适当调整，以保证开灯瞬间灯H发出较暗的光就行了。
电路如图1（b）所示，合上开关S，当电源电压为下正上负时，电流经二极管VD1使灯H发亮；当电源电压为上正下负时，电流经二极管VD3、电阻R1给电容C充电，当电容C上的电压达到了稳压管VD2的击穿电压，给晶闸管VS提供触发电流，VS全导通，灯H得到全压正常发光。二极管VD4与电阻R2的作用是关灯后给电容C提供一个放电回路，以便下次进行半波软启动。
图1（b）中各元件的规格：VD1：0.5A/400V；VS：0.1～1A/400V～600V；VD2：2CW57；VD3：1N4007；VD4：1N4001；R1：15kΩ、1/4W；R2：50kΩ、1/4W；C：100μF、16V。
（1） 微风控制电路
普通电风扇没有微风档，使人感到不方便。采用图2电路，增加一只电容和开关，就能使电扇吹出微风。当开关S闭合时，电容C不起作用，风扇靠调速器进行调速；当S打开时，电容C上存在一定的压降，风扇转速在调速器原各挡的基础上均有所降低，那么最低档则吹出微风。
下面说明串电容C的大小情况：我们知道C越小，其容抗Xc越大，风扇电机降压越多，转速越低。经实验测定，所串电容大小与风扇大小的关系见下表。电容器的耐压值应大于400V，可选择CJ系列或CZJ系列的无极性电容器。
（2） 无级调速电路
普通电风扇的调速器为串电感式有级调速器，风扇的转速一般只有5挡，不能吹出任意大小的风。采用下面两种极其简单的电路，就能对风扇电机实现无级调速，吹出任意大小的风。图3（a）是一种最简单的三极管调压调速电路。二极管VD桥式整流后输出给三极管VT，改变电位器RP的阻值，就可改变VT的导通程度，从而改变风扇电机上的电压实现无级调速，吹出任意大小的风。图中桥式整流的四个二极管要求反向击穿电压VRM≥400V，可选用1N4004等型号；三极管VT的反向击穿电压VCEO≥300V，可选用3DD15F、BVX86等型号，三极管还要加适当大小的散热片；电位器RP为100kΩ、1W。
需要说明：电位器RP即使调到零，三极管VT也不会损坏，这是因为VT的饱和压降很小，流过VT的电流与风扇电机电流相同。另外本电路实质上是电压负反馈电路，因而工作比较稳定。由于受三极管功率的限制，该电路只适合台扇调速。
如果是功率较大的吊扇，可采用晶闸管调压调速，图3（b）是一种很简单的晶闸管调压调速电路。调节电位器RP的阻值，就能改变晶闸管VS1与VS2的导通角，从而改变风扇电机电压，实现无级调速。二极管VD1、VD2的作用是避免VS1与VS2的控制极承受过高的反压使晶闸管开通不足。图中VS1与VS2可选用额定电流与额定电压为1A/600V的晶闸管；VD1、VD2可选用2CP1等型号的一般整流二极管；RP选用20kΩ、1W的电位器。
3. 家用交流稳压器
在许多地方（尤其是农村），供给家庭的交流电源电压往往偏低，影响家用电器的正常工作。如果采用图4所示交流稳压器电路，就能使电压稳定在220V，使家用电器正常工作。
当电网电压低于220V时，电容C1上分得的电压降低，通过电阻R2与双向二极管VD1使得双向晶闸管VS1的控制极电压也随电网电压的降低而减少，从而使VS1的导通角变小，电容C2两端电压上升，通过电阻R4与双向二极管VD2使得双向晶闸管VS2的控制极电压升高，VS2导通角增大，经变压器T输出电压上升。反之，当电网电压高于220V时，可使输出电压降低，这样达到稳压的目的。
图4中各元件的规格：RP为150kΩ、1/2W；R1为200kΩ、1/4W；R2为200Ω、1/8W；R3为10kΩ、1/8W；R4为200Ω、1/8W；RP2为200kΩ、1/4W；R5为6.2kΩ/1/4W；C1为0.1μF/40V；C2为0.1μF/40V；VD1、VD2为ST；VS1为1A/300V；VS2为3A/600V；T为2∶3的升压变压器。
调试时，先使RP1与RP2处于最大值，然后调整RP2，使变压器初级两端电压在165～175V之间，最后调整RP1使变压器输出为220V就行了。
（杨斌文 胡浩 潘湘高）
