业余无线电台的设置（上）

当你通过中国无线电运动协会的考核合格取得业余无线电台操作证书，收发信机经过当地无线电管理委员会检验合格批准发出电台执照后，你就成为一个有资格的HAM，可以着手设置正规的业余无线电台了，正式用授予给你的全球惟一的个人业余无线电呼号进行通信，享受与世界各地业余无线电台通信的无穷乐趣。但是如何去设立一个既合乎规定，又方便操作、具有自己特色的业余电台呢？

⒈有符合规定的无线电收发设备，设备应经当地无线电管理委员会检验合格，并颁发电台执照后，才能投入使用。

⒉有由中国无线电运动协会颁发的会员证和个人业余无线电台操作证书。

⒊无线电法规手册。读者可到中国无线电运动协会的网站www.crsa.org上查找业余无线电通信的相关法规，也可在本刊网站www.radio.com.cn或下期配刊光盘中找到《中华人民共和国无线电管理条例》和《国际电信联盟<无线电规则>摘录》，还有《业余电台制作证书等级标准》和《个人业余无线电台管理暂行办法》等有关的法规和条例。

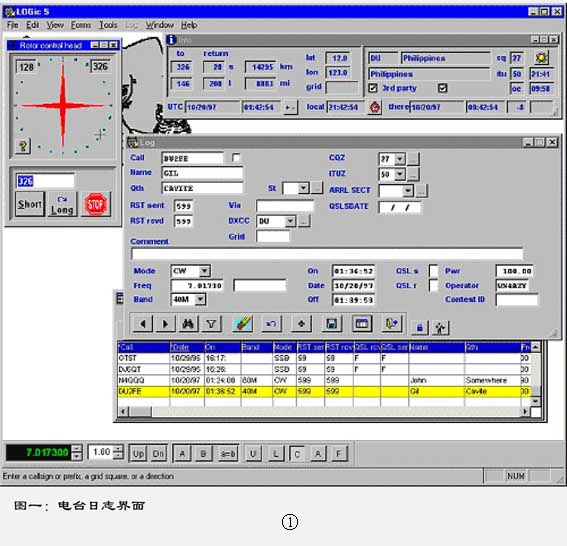

⒋电台日志，称为“STATION LOG”，任何电台自开设之日起，就应把每次开机的工作情况在电台日志上忠实地记录下来，电台日志是业余无线电爱好者们在电台联络时用来记录各种数据、资料和联络情况的原始记录，也是寄发或交换QSL卡片以及许多比赛成绩的依据，同时也是留给有关管理部门日后随时检查监督的原始资料。近年来，随着个人计算机的普及，开发出许多业余电台日志的专用软件，具有与某些厂家、型号的无线电收发信机联动控制，自动记录操作时间、频率、操作模式和功率大小，自动打印QSL卡片和查询等先进功能，大大方便了业余无线电爱好者们的操作。Logger是由美国火腿K4CY编写的一套免费的功能强大的电台日志管理软件，软件可以在http：//www.qsl.net/kc4elo/logger.htm下载。在http：//www.sk3bg.se/contest/soft-log5.htm可以下载Logic5（图1是Log-ic5的软件界面）。由BA4EG编写的全中文电台日志软件《Leg电台日记》可以在http：//ba4eg.com上下载试用。在使用电脑记录电台日志时要注意及时备份LOG数据，否则，遇到电脑故障丢失资料时损失就惨重了。

⒌正确的时钟，在业余无线电通信中采用的是世界协调时（UTC）。为了方便使用，许多业余无线电爱好者用一个钟调整到显示UTC时间，把另一个钟调整成显示本地时间， 把两个钟放在一起，这样比较直观，可以省却时间的换算。在一些精品钟表店里有时也出售一种双时钟，在一个钟面上可同时显示UTC和本地时间，使用非常方便。随着电脑的运用，电脑可以自动记录操作时间，同时也可以进行时间的换算。在使用时要注意定期对时钟进行校准，消除时钟的运行误差。在GPS信号中有标准时间信号，若从GPS接收机上取出时钟信号进行处理，可得到具有原子钟精度的不需人工校准的时钟。

移动运用是最受业余无线电爱好者欢迎的通信方式。各厂家生产出许多手持式对讲机和车载无线电台等适合于移动运用的设备，因此使用起来非常方便。用手持式对讲机在上街或外出旅游出差时，也可享受业余无线电通信的乐趣，通过相互通信，很容易在旅途中结识新朋友。现在许多地方都建立起V/UHF频段的业余无线电中继台，通过架设于有良好传播环境的高层建筑楼顶或山顶上的中继台进行转播，用手持式对讲机即使用很小的发射功率也可以和很大范围的HAM进行通联交流，极大地提升了通信的效率和乐趣。而且，如果在路途中发生事故时，随身携带的通信器材也可作为呼救之用。随着汽车的普及，在汽车上装上业余无线电台，就可以一边开车一边享受业余无线电通信之乐趣，在路途中与其他的业余无线电爱好者闲聊或联络。若在陌生地方迷路时，可以通过业余无线电通信与当地的业余无线电爱好者联络，请求指点迷津。若遇到麻烦，更可呼叫协助。除了传统的用V/UHF波段进行移动运用以外，近年来，HF的器材也越造越小，出现了许多车载式的短波电台和小型化的短波车载鞭状天线，这样，可以从行驶的汽车上用HF波段与远距离的电台进行DX联络。

移动运用的另一玩法是把业余无线电通信器材运到远离人烟的偏僻之地，凭着自己的构想，架设起各种理想化的天线，利用自备的电源，除了在大自然中享受业余无线电通信的乐趣之外，还可以体验到野营等业余无线电以外的乐趣。每年中国无线电运动协会都会组织户外活动日和救灾模拟活动，在户外进行设立业余电台的训练，以便有需要时提供通信服务，尽到业余无线电爱好者的社会责任。

在室外设立业余无线电台，选择设置电台地点的原则是环境优美舒适，安全性好，噪声干扰小，信号强的地方。设台地点的环境非常重要，最好是空气清新，清静开阔，风景优美，在夏天要选择没有太阳直射，不会淋雨的地方，而在冬天则选可以照到太阳和避风的地方。对于设台的安全性应给予足够的重视，不要在可能发生塌方、洪水和雷击等危险的地方设置电台和天线，在某些野外设置电台时还要提防猛兽和毒虫等对操作者的威胁。在远离城市、工厂和繁忙道路等人为干扰大的地方，选取开阔无阻挡的高地，可使信号的收发效果大大提高。在满足上述基本条件后，还要考虑的是交通是否便利，架设天线是否方便，生活设施是否完备等。能找到海边、山顶和海岛等的风景名胜地进行设立室外移动电台可以说是最理想不过了（图2）。

对于短时间的运用，可以用蓄电池供电。由于蓄电池的供电电压为12V，对于要求供电电压为13.8V的HF收发信机其发射功率会减少到70～80W。这样若采用120AH的蓄电池供电，可连续运用7～8个小时。采用蓄电池供电的优点是使用简单，没有噪声，可反复充放电。其缺点是不能提供大的功率和长的操作时间，也无法准确预测供电时间。对于较长时间的运用，可采用住宿地的交流电源或交流发电机供电。发电机视设备耗电功率的大小选用，一般一台100W的HF收发信机可用500～700W的汽油发电机供电。为了减少发电机的噪音和废气的影响，发电机的设置应适当远离操作者，并作好防火安全措施。采用发电机不仅可以支持较长时间和大功率的操作，还可以通过计算耗油量来估计供电时间，做到心中有数。缺点是比较笨重，工作时有噪音和废气放出，需要携带易燃的汽油燃料等。随着各种新能源的开发应用，我们在不远的将来有望采用太阳能电池、风力发电机和燃料电池等新的电源系统进行野外操作，既可保护环境，又可节省电源费用，同时可支持长时间大功率的操作，这些都应该是我们努力的方向。

近年来，随着国家经济的发展，人民生活水平的不断提高，汽车开始进入家庭。有很多用于汽车装置的车载电台产品面市，这些产品是专为在汽车上设置而设计的，因此，在汽车上装上个人业余无线电台就显得非常方便，可以自己动手就能设置成功。但要注意的是电源及电源线的容量问题，如果电源的容量不够，不但会使发射功率下降，也容易产生干扰和使收发信机工作不正常，严重的甚至会损坏设备。对于HF收发信机，还要注意汽车发动机对接收信号产生干扰的问题。而在现在汽车上安装有越来越多的各种微电子设备，所以要密切留意我们安装的收发信机等设备有没有对这些汽车电子设备的干扰，以免影响汽车的安全行驶。

车载收发信机的安装位置应位于既容易看到频率状态指示和进行必要的设置，又不会过分影响驾驶操作之处，有的机种可以把主机部分和显示操作面板部分分离安装，这样可使安装的位置更加灵活，同时也有利于设备的散热。为使麦克风不至于缠绕在方向盘或变速杆上，影响驾驶安全，麦克风引线要采用具有弹性的预绕螺旋型引线，这样麦克风用完后可自动回复原始状态。在需要进行频繁通信的场合，可以采用头戴式或挂式麦克风，以VOX方式控制收发信机的接收和发射状态转换，这样就可以解放双手，专注于进行驾驶操作。

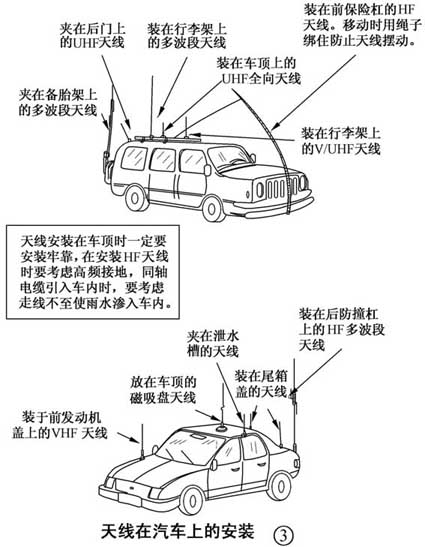

汽车的通信天线可以有多种安装方法，一般以不影响行车安全兼有良好的通信效能为宜，天线安装在汽车顶是比较常规的设置方法。天线座分为磁吸座和天线夹两大类，若天线比较轻巧或要求经常拆装的，可以选用磁吸天线座；若天线比较高大，特别是中间加感式的HF车载天线，就要采用天线夹，以保证安装强度和天线的接地良好（图3）。自制天线时要注意天线的高度不可超过2.5 m，否则就有可能在行驶中挂到路上的东西，危及驾驶安全。在使用比较长的天线时，应设置成能够很容易就能把天线放倒，使通过比较矮的地方（如地下停车场和桥底等）时能迅速地把天线放倒，避免刮断天线。

从汽车上取得电源大致上有3种途径：第一种是从汽车的点烟器中引出，这是一种最简单最方便的电源引出方法，在汽车用品商店可以买到汽车点烟器电源引出插头，在插头上焊上引线就可方便地把电源引出到设备上使用。不过要注意的是汽车点烟器电源引出插头若接触不好时，就会产生电压降，影响设备的使用。另外，汽车点烟器所提供的电流容量为5A以下，对于较大功率的设备（如HF收发信机）就会产生电源容量不足的问题。第二种是从汽车的保险丝盒里引出，这种方法需要对汽车的电路比较熟悉的人或汽车维修店的技术人员进行操作，这种方法引出的电流容量为15A以下。用以上两种引出方法电源都受汽车电门开关的控制，当停车关闭发动机时，自动能把电源关断。而当需要引出超过15A电流容量时，就要采用直接从蓄电池头引出的方法了。由于直接从电池引出电源不受汽车电门的控制，因此要装上开关使停车后能关断电源（可装上受电门开关控制的继电器），避免忘记关闭设备使电池耗尽。用这种方法引出电源需要注意的是有的汽车电脑是不允许断开与蓄电池的连线的，否则汽车上的控制电脑就会清零而要入厂维修，损失惨重。另外，从蓄电池上引出的电源必须经过保险丝才能接到用电设备上，以确保用电安全。由于一般小汽车的发电机的输出电流是20～30A，容量有限，所以从汽车上取出电源的容量一般不要超过200W。

在汽车上取出较大功率的电源时，必须采用足够粗的多股电源导线。由于汽车发动机工作时温度比较高，而且电流通过导线也会引起发热，所以，电源导线的外皮要采用耐热难燃的材料，在选择时应留有余量。电源线走线尽量短直，不要经过容易受压、踩、擦的活动部位，连接时最好采用线耳压接，使之能可靠连接，减少连接电阻，提高供电质量。当发现收发信机有干扰时，要设法查明干扰的原因和产生的部位，针对不同情况采取处理措施。

在汽车上设置的电台，一定要固定牢靠，否则在汽车紧急制动时可能抛出产生危害。当汽车电台使用的功率比较大时，天线附近会产生较大的感应电压，要避免在加油站等使用，同时当天线附近有人时不要进行发射操作。

用汽车进行移动通信时，由于受汽车附近环境的影响，通信效果可能时好时坏。要想获得良好的通信效果，应避免在狭窄的街道、高楼群中、工业区、隧道、桥下或低洼地等干扰大、影响信号传输的地方进行通联。能有较好传输效果的是平坦开阔的高地，如在河堤上、桥上、海边、山顶或乡间田野中等。在行驶中进行通信时，可以采用录音的方法来记录电台日记，开启收发信机的同时打开数码录音机，回家后根据行驶时通联情况的录音记录整理出电台日志。

（吴国光）
