诺基亚的原厂手机维修测试软件有两个——Wintesla与phoenix软件。Win-tesla软件适用于诺基亚的DCT3系列手机，如3210、8210、3310等；phoenix软件则适用于诺基亚的DCT4系列手机，如8310、7210、7650等。对于一般条件的手机维修人员来说，它们主要运用于射频故障的维修，若运用得当，利用万用表、频率计等简单的测试设备都可以快速进行大部分的射频故障检修。这里先讲述Wintesla软件在诺基亚手机射频故障维修方面的基础操作，关于Wintesla软件更详细的知识可到笔者的网站www.zxwlab.com上查询。
在利用wintesla软件检修故障机时，首先需要通过诺基亚的MBUS线连接故障机到电脑，然后启动Wintesla软件（MBUS线在全国各地的手机配件市场上都有销售，价格在20元左右）。
在正式操作Wintesla软件前，首先应设置故障机进入测试状态，其操作有两种方法：
一是在Wintesla启动后，连接故障机到PC机，按Ctrl+R键；

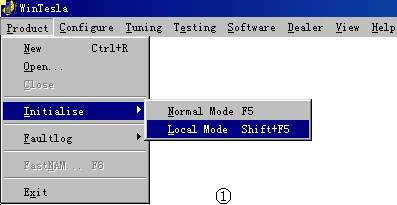

二是启动软件后，按Shift+F5键，如图1所示。

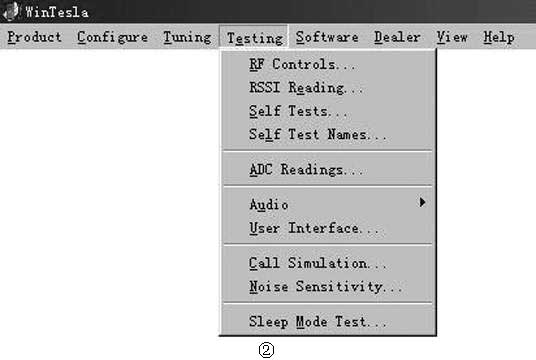

对于无接收、接收差的故障，需使用射频控制功能。选择主菜单22中的23项并启动。24菜单项如图2所示。

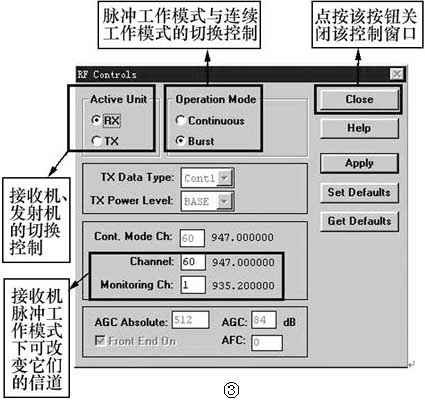

启动25项目后，会出现图3所示的射频控制窗口。 通过该窗口内的控制功能，可以启动接收机、发射机电路，并使它们工作在一个固定的信道上。同时，可以设置接收机放大器工作在不同的增益上；控制发射机电路工作在不同的功率级别上。
进入图3所示的画面后，既可用鼠标来操作，也可按ALT+T键直接启动发射机，按ALT+R键直接切换到接收机。
启动图3所示的窗口后，程序对故障机初始的控制状态是：接收机处于脉冲工作状态。这时，从接收机的天线电路到接收机的I/Q调制电路都在工作。
图4所示的是接收机、发射机启动控制，只能是二选其一。当选中“RX”时，接收机电路工作；当“TX”选中时，发射机工作。接收机电路可工作在脉冲状态下或连续工作模式，而发射机只能工作在脉冲工作状态。

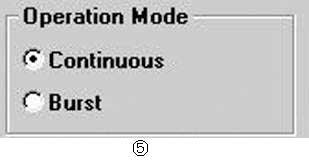

图5所示的就是接收机的工作模式控制。当选中Continuous时，接收机工作连续工作模式；当选中Burst时，接收机工作在脉冲状态下。当检测频率合成电路的控制信号时，一定要设置接收机工作在脉冲状态，才方便测试。
●特别要提醒注意的是，在Burst模式下，RXVCO电路要产生两个频点的信号。
一个是监测信道26的RXVCO信号。
一个是业务信道27的RXVCO信号。
若用频谱分析仪检测RXVCO信号，可看到两个信号的频谱。

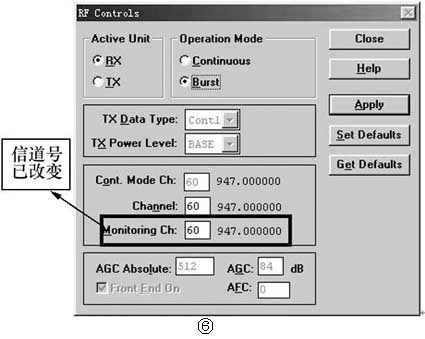

●以上两个信道的信道号是可以改变的，如图6所示。相应的RXVCO信号频率的算法对于不同的机型有不同的算法。
对于5110、6110等机型来说，各相应信道的接收频率加上接收第一中频信号的频率就是RXVCO信号的频率。
对于3210、7110等机型来说，GSM各相应信道的接收频率加上接收第一中频信号的频率，再乘以2就是RXVCO信号的频率；对于DCS频段来说，DCS各相应信道的接收频率加上DCS接收第一中频信号的频率就是DCSRXVCO信号的频率。
对于8210、3310、8850等机型来说，GSM各相应信道的接收频率乘以4就是GSMRXVCO信号的频率；对于DCS频段来说，DCS各相应接收信道的频率乘以2就是DCSRXVCO信号的频率。
在脉冲工作模式下，要仔细准确地检修接收射频电路有一定的困难。需要有频谱分析仪、示波器等设备。建议设置故障机的接收机工作在连续工作模式下。
在28窗口中，选择29，接收机就工作在连续工作模式下，如图7所示。
在连续工作模式下，用频率计、万用表都可以对接收射频电路进行检测。
与脉冲工作模式下RXVCO电路产生两个频点的信号所不同的是，在连续工作模式下，RXVCO电路只产生一个频点的信号（30）。用频谱分析仪检测RXVCO信号可看到一个很平滑的RXVCO信号频谱。
同时，在该模式下可很方便地检测接收差的故障。
在图6中的31中进行更改，可检测到中频放大器是否受控制。
通过32的选择，可控制接收机前级电路的工作与否。
2.检修无发射故障时的操作
在检修发射机故障时，启动33项目窗口后，选取TX 来控制启动发射机射频电路，如图8所示。与接收机控制所不同的是，每一次改变发射机控制参数后，都需要点按34按钮，其控制功能才起作用。
图9所示的是发射机的控制部分。35是指控制发射机的数据类型，有三种：Cont1，Cont2和随机数据。若检修的发射机故障是无发射的故障，则不必进行该项目的选择。若所检修的故障是上网难等，怀疑是发射机信号参数问题的，则最好选择该项目中的Rand。选择Cont时频谱分析仪所检测到的信号频谱与选择Rand时频谱分析仪所检测到的信号频谱的顶部是有很大区别的，如图10所示。其中，上部的图所示表明故障机有发射射频信号（载波信号），但没有TXI/Q信号（调制信号）；下部的图所示的则是正常的发射信号频谱（Wintesla测试状态下）。
（张兴伟）
