宝马轿车音响DTS系统电路结构复杂，检修各类故障时一定要对它的电路工作原理有一深入的了解后，才可动手（可参考本刊2003年第11、12期“宝马轿车数字音响DTS系统”介绍）。由于各单元电路的工作是通过转换其供电电源来实现的，故在检修故障之前，一定要先理顺电源的供电通路，这样可事半功倍。下面将一些常见故障的规律及检修思路归纳出来，以飨读者。
电源指示灯和面板灯均可点亮，说明整机的供电是正常的。从该音响的电路结构并结合故障现象来看，从IC601集成电路开始到音频功放电路，是各种功能放音的共用电路，出现无声故障，应重点围绕这部分电路进行检查。
检修时，除了检查IC601、IC801的供电电压是否正常外，还应检查由VT810、VT804组成的静音电路是否处于静音状态。正常工作时，VT810、VT804均应处于截止状态；如同时导通，则可能是由于微处理器IC701始终有约4.8V的高电平输出。对此，可拆下VD802二极管的任一端，就可使问题得以解决，这是IC701内电路损坏后的一种应急修理方法。这种修理方法仅在进行收音与放音转换或调谐选台过程中未选到电台时，扬声器中有一些杂声的故障十分有效。
2.死机故障
死机故障分为两种情况：一种是死机且指示灯和面板灯均不亮；另一种是死机但指示灯和面板灯均可点亮。
这类故障，对于前者主要应检查音响电源进线（红线）处的一只8A保险丝管（FU BACKUP）是否熔断。如已熔断，不要贸然重换新件，还要检查机内是否有短路处，应检查C801是否严重漏电或击穿短路，VD801（防止电源极性接反二极管）是否发生短路，电源进线处是否有碰地现象等。
如检查8A保险丝管完好，则主要应检查L24电感引脚是否虚脱焊、焊或开路，电源引线是否有断开处。
对于后者故障，主要应检查微处理器IC701正常工作的三个必备条件是否具备，也就是要检查IC701紟{6}脚、紥{6}脚及上的约5V直流电压是否正常，的复位电压是否正常（复位瞬间为0V，尔后为5V左右高电平），、上的4.5MHz振荡波形是否正常。有问题时，应检查其对应的电路元件。当确认上述电路元件均无问题后，可重换一块新的IC701试试。
3. AM与FM波段收音均无声
此时，可重放CD碟片看是否有声。如也无声音，则应重点检查由VT705、VDZ701等组成的简易串联型稳压电路中的调整管VT705是否开路损坏，R707、R708是否有开路，C706、VDZ701有无击穿损坏等。
如重放CD碟片声音正常，应进一步检查IC701输出的高电平（约4.8V）是否正常，VT703、VT704管是否处于导通状态，这是为收音电路提供电源的电子开关电路。如该电路工作状态正常，还应检查由VT702、VT701等组成的收音调谐电压提供电路。
4.自动选台时电台锁不住
AM或FM波段自动选台时，收到的电台锁不住，这种故障多是由于SD信号没有加至IC701的引起的，此时可根据不同的情况，去检查其相应的部位。
（1） 对于AM波段不能锁台故障，主要应检查TU102组件⑥脚→VD203→IC701间的电路元件。
（2） 对于FM波段不能锁台故障，主要应检查IC101→R137→VT104→VD105→IC701间的电路元件。
（3） 对于AM、FM波段均不能锁台故障，则应重点检查VD203与VD105负极相连处→IC701间的铜箔连线是否有断裂处。如无问题，则多为IC701内电路局部损坏，应重换新的IC701。
5.某一波段收不到台

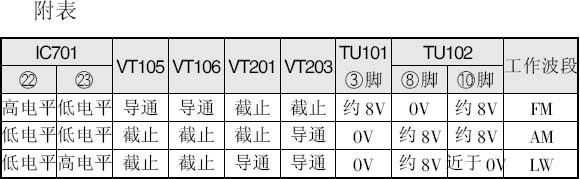

某一波段收不到台，可先依据附表检查各波段相关元件的状态及电压，一般很快就会找出故障原因。如检查波段转换电路各元件状态无问题，还应检查在该波段时调谐选台电压的调谐范围是否正常（正常时，VT电压在0.5～8.5V间变化）。如均无问题，则应检查其相应的电路信号处理部分的电路元件。
6.磁带放音无声
将整机置于磁带放音状态（盒带入仓），观察机芯机械传动机构运行是否正常。如不运行，则应检查驱动电动机的电源及机械传动机构。如磁带运行正常，则说明放音电路的供电电源正常，应进一步检查由IC301等组成的放音前置放大电路。
放音电路的供电是由VT708、VT709组成的控制电路提供的，并受IC701输出信号的控制。当为高电平，且VT708与VT709管均导通时，才有电源提供给放音电路。放音电路供电异常，应检查上述电路元件。
7. CD放音无声
如果仅是CD放音无声，则应重点检查IC501组成的CDC放音前置放大电路的供电（IC501⑧脚）及BA3121F的工作是否正常。供电异常应查R505阻值是否变大或开路，C507是否漏电或击穿短路。
8.没有选曲功能
先按下“AMS”键，看面板上有无AMS显示。如有AMS显示，但无选曲功能，则应重点检查：机芯开关，IC701微处理器提供的AMS ON/OFF开关控制信号是否正常；电磁铁线圈是否开路；控制电磁铁线圈电流通路的电子开关管是否损坏等。
9.面板灯不亮，始终处于待机状态
这种故障的典型特征是：面板上有时钟显示，按“PWR”键开关机，显示正常，面板灯不亮，控制功能也失效。该故障应重点检查待机/开机控制电路。
检修时，可先检查微处理器IC701⑩脚输出是否为高电平（约4.8V）。如不为高电平，除了应检查“PWR”键接触是否良好外，还应检查IC701组成的控制系统正常工作的必备条件是否具备。如必备条件具备，则可能为IC701本身损坏，应重换新件。
如IC701⑩脚输出的高电平正常，则应检查R801、R802有无开路或虚脱焊，VT801或VT802管是否失效。
10.收音某一波段无数字频率显示，但能收到台
由于有一波段的频率显示正常，说明微处理器IC701内的显示控制及驱动电路IC401是正常的，故障可能是由于IC701输入的本振频率信号（指不显示波段）异常，或微处理器内本振频率缓冲放大器、计数电路等局部有损坏引起的，而导致本振信号异常的原因大多是由于本振信号传输通路不良造成的。由于收音正常，仅是无数字频率显示，说明本振电路工作是正常的，检修可按以下步骤进行：
（1）FM波段无数字频率显示 应检查TU101组件⑥脚内外电路的本振信号，以及其是否送到IC701紝{6}脚。如加至IC701紝{6}脚上的本振信号正常，则为IC701紝{6}脚内电路局部有损坏，应重换新件。
（2） AM波段无数字频率显示 应检查TU102组件④脚内外电路的本振信号，以及该信号是否送到IC701紞{6}脚。如加至紞{6}脚上的本振频率正常，则为IC701紞{6}脚内电路局部有损坏，应重换新件。
11.磁带放音正、反向转换正常，但无正、反向转换显示
放音正、反向转换正常，说明放音电路的供电及正向、反向转换机械系统的工作基本是正常的，问题仅出在正向、反向显示转换电路上。应重点检查IC701紛{7}、紜{7}脚外接的R717、R718电阻引脚是否虚焊、脱焊或开路、TAPE和DIR开关接触是否良好。在放音时，用镊子分别短接相应开关的两端，看正向、反向显示是否发生变化。如能变化，则为被短接的开关接触不良，应对其进行修理或重换新件。从多例检修实例来看，开关触点接触不良较为多见，也有的是由于开关引脚或连线虚焊、脱焊或断裂引起的。
12.立体声功能正常，但无“ST”显示
这种故障主要应检查立体声显示确认信号是否提供给微处理器，应检查IC103⑩脚至IC701之间的电路连线是否有断裂处。在立体声收音时，IC103⑩脚应输出0.5V左右的低电压提供给IC701。
（孙余凯 王五春）
