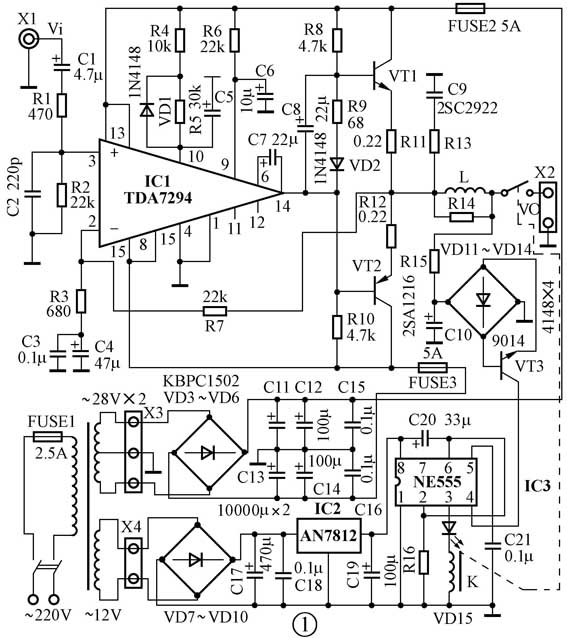

自意法（SGS-THOMSON）公司推出的TDA7294芯片是近年来为数不多的优秀芯片之一。由于其内部电路推动级与输出级都使用了DMOS场效应管，因此用此芯片制作的功率放大器在技术指标上，具有频响宽、通用性能好、失真低（0.005％），并且音色柔美、细腻、平衡，十分耐听。本文介绍一款采用该芯片制作的功放，具体电路如图1所示。为了克服集成功放片的通病——驱动力不足，使整体具有更好的驱动力，该功放采用一对优秀三肯大功率对管2SA1216， 2SC2922（ V\(_{CM}\)=180V，I\(_{CM}\)=15A， PCM≥200W，fT = 60MHz） 作功率输出；当使用±40V供电时，输出功率可达70W（RMS/8Ω）。
电 路 原 理
参见图1，音频信号经C1、R1输入IC1正相输入端③脚。R7与②脚的R3、C3、C4组成负反馈网络，本放大器的闭环增益约34倍。⑨、⑩脚分别是待机、静音端，由于⑩脚RC网络的时间常数比⑨脚大，使得开关机均在静音下进行，以减小开关涌流冲击。C7为自举电容。为输出端，直接驱动功率管VT1、VT2。R8、R9、R10、VD2组成输出级偏置电路，R9的阻值决定了功率管的静态电流。由于管子的离散性，R9的阻值应由实验确定，如适当调整R9，测量R11、R12的电压为20 mV时，末级静态电流可达90mA。
扬声器保护电路使用了时基芯片NE555。当打开电源后，电源开始对 C20充电，当C20两端达到8V以上时，芯片②脚呈现低电平状态（≤ VCC），输出端③脚呈现高电平，由于NE555的输出电流可达200mA，③脚可直接驱动继电器K吸合，发光二极管VD15点亮。若C20取33μF，继电器动作延时约为2秒钟。当放大器出现故障，中点电压漂移过大时，由VD11～VD14桥式电路整流后的直流电压使VT3导通，使芯片④脚呈现低电平，振荡器停振而复位，继电器关断，从而保护了扬声器。
制作与调试

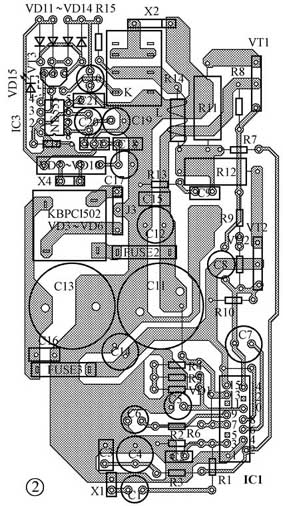

印制板如图2所示（单声道）。IC1金属帽与散热片之间要加绝缘云母片（金属帽与⑧脚相通）。电源采用优质三绕组300W环形变压器（双28V、双15V、12V），其中双28V整流之后直流电压可达±40V，供功放使用；12V整流后供保护器使用；双15V作为备用。功放用整流堆使用KBPC型15A方桥，保护器使用KBL型4A扁桥。进入调试阶段，先不接功放板，仔细测量电源正、负输出电压是否对称，误差应小于1V。试机时，为安全起见，应先使用较低的电压实验（如±25V），不加信号，测输出端对地直流电压，正常应在20 mV以内。功率管要选用原装进口的并配对（3％以内），还要注意TDA7294的真伪，国内正品多数为SINGAPORE的产品。TDA7294与功放管安装在同一散热片上，散热片要使用足量（1kg）正品，这样功率管静态电流就可大一些，比如仔细调整R9，使静态电流达100mA，音色会更温暖，厚度也会增加。输出端的电感L不要省略，可使用1.5mm漆包线在10Ω/3W电阻上密绕10匝而成。
在线路板安装上，可采用专业功放的手法，如图3所示，印制板的尺寸也符合这个要求，晶体管与集成电路都在背面（管脚要稍做弯曲），这样整体布局就较为灵活，既专业、美观，又可减小体积，玲珑精巧。蓝色或绿色发光二极管VD15可用引线安装到机器板面上，用来指示工作状态。
有关TDA7294的详细资料可到http：//home.eunet.cz/rysanek/pdf/tda7294.pdf上查询或参见下期配刊光盘。
（吴越屏）
