高效DC-DC升压器SP6644/6645
SP6644/6645是Spice公司（网址：http：//www.sipex.com/）生产的高效、低功耗DC-DC升压集成电路。SP6644/6645主要作为单、双节碱性电池供电的手持设备的脉冲频率调制（PFM）升压转换器。
SP6644/6645提供了可编程的峰值电流，是采用廉价的碱性电池供电的便携式设备（数码相机、MP3播放器、遥控装置、医疗监视器和数字语音录音机等）电源电路的理想替代产品。

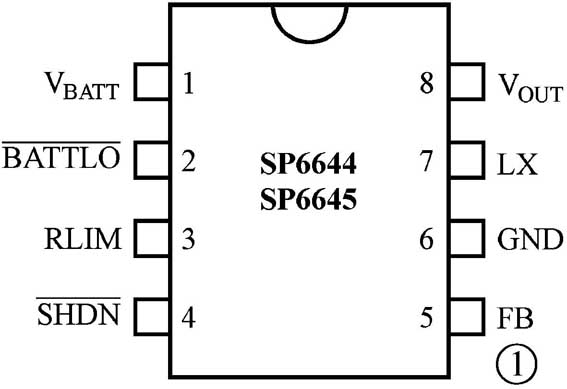

SP6644/6645集成了电源器件和同步整流二极管，可以将0.98V～1.5V的直流电压提升至2V～5.5V。该器件采用8引脚封装，引脚排列如图1所示。

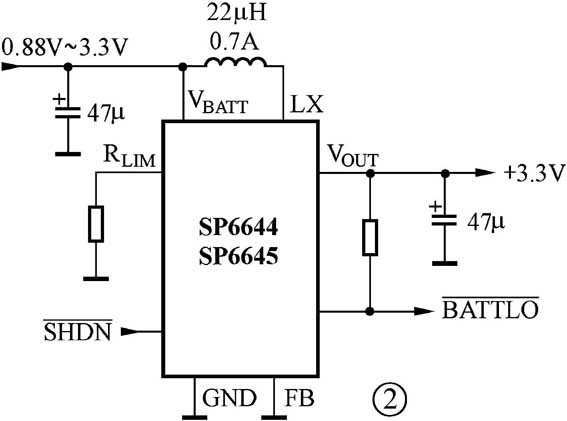

SP6644/6645的典型应用电路如图2所示，在输入电压为0.88V～3.3V时，该电路可以输出稳定的3.3V电压，SP6644/6645的③脚外接电阻为电感峰值电流I\(_{PEAK}\)的编程电阻，I\(_{PEAK}\)=1400/R。④脚为开关控制端，当该脚为低电平时，电路停止工作。

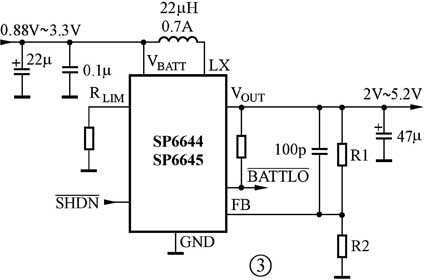

SP6644/6645的输出电压还可以调整，此时的应用电路如图3所示，调整R1、R2的阻值即可改变输出电压值。
新型环绕声编解码器CS42406
CS42406 Cirrus Logic公司（网址：http：//www.cirrus.com/cn）推出的新型环绕声编解码芯片。CS42406带有2个24位模数（A/D）和6个24位数模（D/A）转换器信道，工作电压为3V～5V。ADC和DAC提供单端输入和输出，以简化系统设计。CS42406还带有集成的电平转换器，无需外部器件即可将该编解码器与系统的主数字信号处理器相连。可以很方便地应用在DVD播放机、家庭影院系统和汽车音响系统中，能够提供高质量的音效。
CS42406可提供24位转换，5V时的D/A转换器动态范围是102dB，A/D转换器为105dB，THD+N为-91dB。所有D/A转换器信道都具有数字音量控制功能，并可支持192抽样率，这可改善支持DVD音频播放设备的动态范围，并让消费者享受到DVD-Audio标准的多信道性能。
新型高压DC-DC转换器NCP1403
NCP1403是安森美半导体公司（网址：http：//www.onsemi.com.cn/）推出的输出电压高达15V的DC-DC转换器。该芯片可将单节锂电池或两节AA或AAA电池的输出电压提升至15V。
NCP1403适用于手持式设备，如便携式摄像机、数码相机、PDA、手机、MP3机以及其他手持设备，并可对液晶显示屏（LCD）进行聚焦或驱动白色LED。另外还可将NCP1403组合成降压型电压反向配置，从而灵活应用于更为广泛的产品中。
NCP1403采用卷带式微型TSOP-5封装，引脚功能如图4所示。

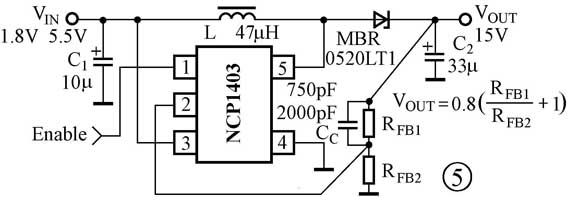

NCP1403的典型应用电路如图5所示。
NCP1403在15V最大输出时功效等级为82％，可节约电池能量。由于内置提升芯片时，NCP1403具有19μA的低工作电流（无通断）和0.3μA低关断电流，能进一步延长电池寿命。
NCP1403还内置了16V的MOSFET开关，故可在更大的输出电压范围内工作，而无需采用外接开关。由于内置的PFM开关频率高达300kHz，可显著缩小外接无源组件的尺寸，从而节约电路板空间。
编者注：以上几种元器件的详细资料见本期配刊光盘的“本期元器件资料”文件夹。
