一、开机故障
若7650手机不开机，可进行如下检修：
1.给故障机加上维修电源，按开机键，注意观察维修电源上的电流表。
2.若手机无一点电流反应，将充电器连接到手机上，看手机能否开机。若手机能开机，看通过电源开关键能否关机。若手机能关机，说明故障在手机的电池供电线路。若连接充电器后手机能开机，但不能通过开关键关机，说明故障在开机触发信号线路。
3.将故障机拆开，加上维修电源。首先用万用表检查电阻R130处有无高电平。若有，检查D190电路的焊接或更换D190。若无，则检查电源开关键经R130到D190之间的线路；检查电池供电线路——电池连接器、主机板与LS4模组之间的连线，检查Z300、Z301、Z302、L300等。
4.若手机不能开机，但电流很大，注意检查有无元件发热，若有，检查或更换发热元件，检查发热元件周围的电容。若电流很大，但无元件发热，注意检查电源电路有无短路。

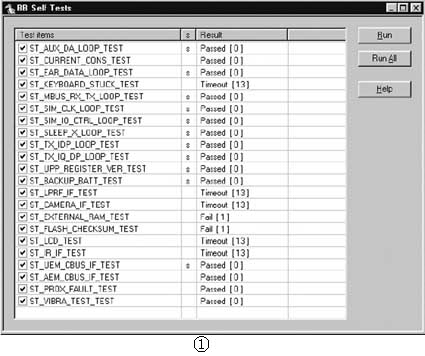

5.若按开机键时手机有一定的电流反应，可通过数据线与Phoenix软件（用于诺基亚DCT4系列手机维修的软件，关于该软件的相关信息可到网站www.zxwlab.com上查询）进行连接，看是否能连接成功。若能连接成功，可通过Phoenix软件进行自检，以发现故障所在。若检查结果如图1所示，则主要检查存储器电路。同时，可对手机软件进行处理、检查存储器电路。若连接不成功，再按下面所述进行检修：
（1）检查测试点J103的复位信号PURX是否有1.8V的电压。若无，检查UEM的VIO、Vana、VR3、Vflash1电压是否正常。若电压正常，检查时钟电路；若电压不正常，检查电池信号线路上的BSI、BTEM信号线路。若BSI、BTEM信号线路正常，但以上电压还是不正常，检查UEM芯片的焊接或更换UEM芯片。
（2）若复位信号PURX正常，检查AEM（N260）Vcorea、VIOA、VMEMA电压是否正常。若电压不正常，检查AEM电路或更换AEM芯片。
（3）若AEM电路正常，在测试点J101处检查32.768kHz的实时时钟信号是否正常。若32.768kHz信号不正常，检查晶体B190、C200、C201；若32.768kHz的信号正常，更换D190电路。
（4）如J101处的32.768kHz信号正常，检查系统时钟电路。
（5）用示波器在R596处检查，看有无26MHz的时钟信号。若无，检查C662处的电压，应该是2.8V。若无，检查UEM电源电路输出的VR3电源。若电压正常，检查G591电路。（6）用示波器检查测试点J100处有无13MHz的时钟信号，其信号幅度应在900mV以上。若没有，检查C171、R171。
（7）若以上都正常，注意检查电路的焊接；检查存储器电路或进行软件处理。
二、充电故障
1. 显示“Not charging”
在确定充电器正常的前提下按如下所述进行检修：
首先用Phoenix软件对手机进行恢复厂家值，看能否解决问题。
若不能解决问题，将故障机拆开，注意检查X001、X380、Z383、R190、L001、L002、F001、R383、R384。若以上元件正常，对手机进行软件处理或更换D190。
2. 充电无反应
若充电器连接到手机上时手机无一点反应，可进行如下检修：首先检查F001、V009、X002、X003、L001、L002、X001等是否正常。若正常，检查R190是否正常。若R190正常，更换UEM芯片。
三、接近感应器故障
在处理接近感应器故障时，最好通过Phoenix软件的校正结果来判断。
当接近感应器动作导致免提扬声器停止工作时，音频电路切换到受话器。若声音不能切换到受话器，且免提扬声器也不能工作，大多数情况都是由免提电路引起。
提醒注意的是，若更换接近感应器或更换AEM芯片，最好进行一下该功能的校正。若在强烈的阳光下免提功能突然被关闭是属于正常的，若在阴暗的地方也出现这种状况，应注意检查N260周围的电容C273、C274、C275。注意检查V334、V335；检查R347。若以上都正常，更换AEM芯片。
四、SIM卡电路故障
SIM卡接口电路很简单，但整个SIM卡数据通信的线路却很复杂，它包含在UEM（D190）和UPP（D100）两个芯片中。SIM卡信号可用示波器来检测。
若手机出现SIM卡故障，首先检查SIM卡卡座是否正常。若SIM卡卡座正常，检查SIM卡的工作电压VSIM是否正常（1.8V/3V）。若SIM卡电源不正常，检查C470、R470或更换D190芯片。
若SIM卡电源正常，用示波器跟踪SIM卡信号线路，更换D190或D100芯片。
五、音频故障
7650手机的音频故障分为几个方面：
1. 送话器电路故障
首先，检查送话器及送话器与电路板之间的连接有无问题。若无问题，通过Phoenix软件启动音频电路，检查R330处有无2.1V的电压。若无电压，检查R330是否脱焊、损坏；更换D190。
若R330处有2.1V的电压，检查C330、C331及其所在的线路。
2. 受话器电路故障
首先，检查受话器及连接器X331是否正常。若正常，通过Phoenix软件启动音频电路，用示波器检查C337处有无音频信号。若无，检查D190电路。若有，检查信号传输线路。
3. 免提电路故障
首先检查免提扬声器及其弹簧连接器是否正常。若正常，检查VbattHF电源，该电源等于VBAT电源。若不正常，检查R300、R301。
若VbattHF电源正常，检查C271、C272或更换AEM芯片。
4. 耳机不工作
首先利用一部好的手机检查耳机是否正常。若耳机正常，检查X330、L301、L302、Z330～Z333；检查R349～R352。若以上都正常，检查更换D190。
六、霍尔感应器故障
若霍尔感应器工作不正常，LS4被打开、关闭时手机是没有任何反应的。一般只需检查磁铁和N380即可。
七、射频故障维修
在进行射频故障维修时，可使用Phoenix软件控制射频电路工作在相应的工作模式下，以方便检修工作。在检修7650手机时，需使用2.9版以后的Phoenix软件。
1. 无接收故障检修
首先，通过Phoenix软件启动接收机，并工作在GSM60信道上。
设置射频信号源输出947MHz的信号，幅度为-60dBm（根据具体的检测环境而有所不同）。设置好后，按如下所述的步骤进行检修（这里以900MHz通道进行讲述，1800MHz的通道检修方法与之一样，只是信号频率不同而已）：
（1）首先，用示波器检查电容C532、C533处有无接收机的基带信号RXI/Q。
（2）若有RXI/Q信号，说明接收机射频电路基本工作正常，应将检修重点放在基带电路。首先可用Phoenix软件对手机进行必要的软件处理，比如恢复厂家值。若不能解决问题，注意检查UEM电路的焊接、对故障机重新写入新的软件资料或更换UEM芯片。
（3）若在C532、C533处不能检测RXI/Q信号，说明接收机的射频电路工作不正常，应着重检修接收机射频电路。
（4） 首先，对故障机进行故障定位。
（5）用频谱分析仪进行两次测试：首先检查T580处有无3788MHz的SHFVCO信号。检查该信号时可用1GHz的频谱分析仪与频率扩展器配合使用。若没有3788MHz的SHFVCO信号，主要检查频率合成电路。
（6）若T580处有3788MHz的SHFVCO信号，用频谱分析仪检查电容C630、C631处有无947MHz的信号。若没有信号，说明故障在接收机前级电路；若有947MHz的信号，说明故障在射频芯片N505电路。
（7）检查接收机电路前级电路。首先，用示波器检查电阻R642处有无2.8V左右的电源。若没有，检查N505电路。若有工作电源，检查电阻R646有无控制信号。若无，检查N505电路。若有控制电压，检查V640、C632、C640、Z802等元件是否正常。若不正常，更换相应的元件，若元件正常，检查V640电路的PCB线路。
（8）检查频率合成电路。首先，用示波器检查在电阻R582处检查，看有无G650的工作电源。若无，检查R582与UEM芯片间的线路；检查UEM电路。
（9）若R582处有工作电源，检查R581处有无控制电压。若有控制电压，更换G650。若R581处没有控制电压，检查N505电路。
（10）检查N505电路。首先，检查电容C550、C560、C551、C557、C562等处的工作电压是否正常。若不正常，检修UEM电路。
（11）若以上工作电压正常，用示波器检查R533、R534处的参考电源是否正常。若不正常，检查UEM电路。若电压正常，用示波器检查测试点J500～J503的信号是否正常。若不正常，检查中央处理器电路。
（12）若以上信号正常，检查N505的焊接或更换N505。
2. 无发射故障检修
首先，通过Phoenix软件启动发射机，并工作在GSM60信道上。
启动发射机后，注意观察手机的工作电流。若发射电流非常大或很小，一般可先更换功率放大器。具体可按如下所述进行检修：
（1）用示波器在电阻R541、R550处检查，看有无67.707kHz的TXI/Q信号。若无，检查UEM电路。若有TXI/Q信号，说明故障在发射机射频电路。
（2）用频谱分析仪在Z800处检查有无902MHz的GSM发射射频信号。若无，检查频率合成电路或N505电路。若手机能通过手动网络选择找到网络，则故障在N505电路。可检查N505的焊接或更换N505芯片。
（3）若Z800处有902MHz的信号，注意检查R821、Z800。同时，用示波器检查R745、R746、R747、C502、C503处的控制信号是否正常。若其中有不正常的，检查更换N505芯片。若以上信号正常，检查L705、L751，或更换功率放大器N701。
八.背景灯故障
（1）首先检查电阻R013、R014是否正常（约20Ω）。若不正常，更换电阻。
（2）若电阻正常，通过Phoenix软件启动背景灯电路，检查N320的⑧脚电压是否有4V左右。若有，检查发光二极管、N320的⑧脚线路。
（3）若N320的⑧脚没有电压，检查测试点J021有无控制信号。若有，更换N320芯片。若没有，检查插座X001及其连线；若插座及连线正常，检查UEM电路，或更换UEM芯片。
九.照相机故障
照相机方面的故障有三大类：一个是照相机根本就不能使用；一个是照相机能使用，但所拍摄的图像不可识别；另一个则是照相机可用，所拍摄的图像也能识别，但图像质量不好。
若照相机不工作，可先检查照相机的弹簧连接器是否良好。若良好，检查电容C266处有无2.78V的电压，检查电容C284处有无1.8V的电压。若没有，检查电源电路。
若电压正常，检查R141处有无6.5MHz的时钟信号（在0.6～1V之间）。若没有，检查R141、R133，检查中央处理器。
若时钟信号正常，在R134、R135处用示波器检查通信总线的时钟及数据是否正常。若不正常，检查R135、R134；检查中央处理器电路。
若R134、R135处信号正常，用一个好的照相机模组替代，看照相机能否工作。若不能工作，检查R100、R101，或更换中央处理器D100。
（钟云）
