本文继续介绍在各种组合音响设备中应用较广泛的两款电机驱动集成电路BA6209（BA6209N）和BA6286（BA6286N）。
1.BA6209（BA6209N）

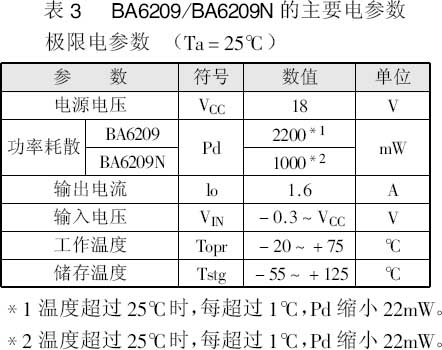

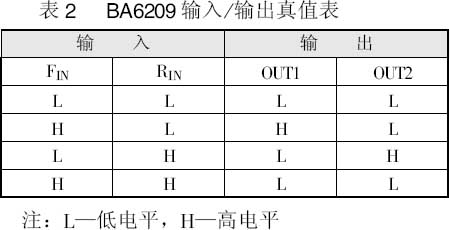

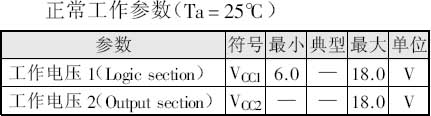

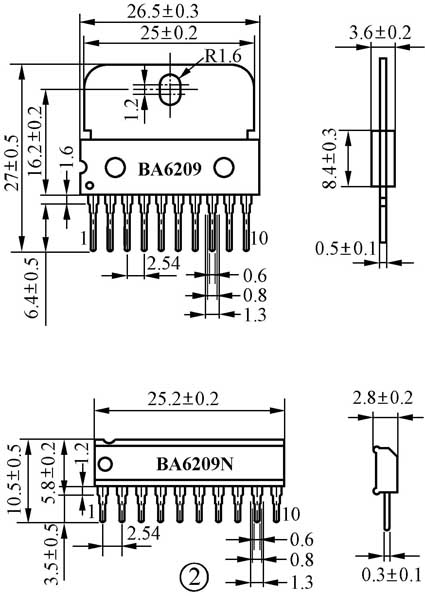

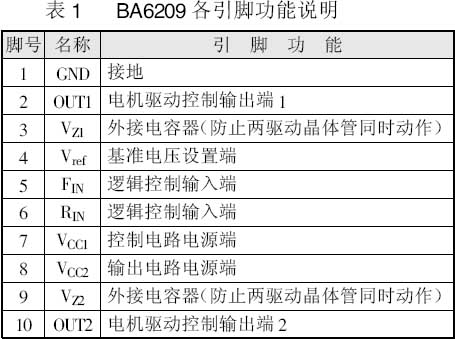

BA6209（BA6209N）是日本东洋电具公司研制生产的可逆电机驱动专用集成电路。该集成电路具有电机正反转控制和强制停止功能，还有驱动电流大（晶体管最大输出电流达1.6A）、驱动特性较好、电源电压范围宽、浪涌电流吸收好、待机电流小（典型：I\(_{O}\)=5.5mA，V\(_{CC}\)=12V）、正反转控制稳定、易于应用和体积小巧等特点。BA6209（BA6209N）内部电路功能框图和典型应用电路如图1所示。由图可见，它主要由逻辑控制、前置、电机正反转及停止控制、输出驱动等电路组成的。其各引脚功能说明和输入/输出真值表（逻辑控制输入/输出关系）分别如表1和表2所示。BA6209和BA6209N的主要电参数和极限参数如表3所示。从表3可见，BA6209和BA6209N的区别主要在BA6209的极限功率耗散Pd（2200mW）比BA6209N（1000mW）大了一倍多，其他性能参数差别不大。由于BA6209极限功率耗散Pd较大，它采用带散热片的HSIP10型单列直插式10脚塑料封装，外形结构如图2上边所示。BA6209N采用不带散热片的SIP10型单列直插式10脚塑料封装，外形结构如图2下边所示。
2.BA6286（BA6286N）

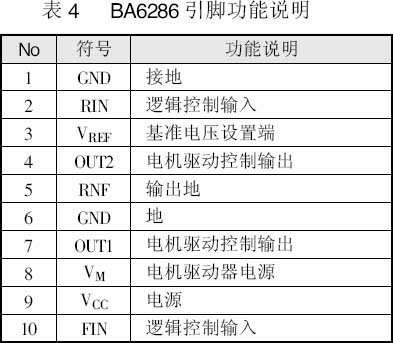

BA6286（BA6286N）也是日本东洋电具公司研制生产的可逆电机驱动专用集成电路。该集成电路具有电机正反转控制和制动功能，还有驱动电流较大（最大输出电流达1.0A）、驱动特性较好、电源电压范围较宽、浪涌电流吸收好、待机电流小（内设置省电电路）、逻辑控制和驱动电路部分的接地脚分开、控制稳定、输出电压可以通过调整VREF引脚（③脚）的电位来调节、内部设置过热切断保护电路、 易于应用和体积小巧等特点。BA6286（BA6286N）内部电路功能框图和典型应用电路如图3所示。由图可见，它主要由逻辑控制、电机正反转及停止控制、输出驱动、省电和过热切断保护等电路组成的。其各引脚功能说明和输入/输出真值表（逻辑控制输入/输出关系）分别如表4和表5所示。BA6286（BA6286N）的主要电参数和极限参数如表6所示。从表6可见，BA6286和BA6286N的主要区别与BA6209和BA6209N的区别相似，BA6286的极限功率耗散Pd为2000mW，比BA6286N的1050mW大了约一倍，其他性能参数也是差别不大。由于BA6286极限功率耗散Pd较大，它采用带散热片的HSIP10型单列直插式10脚塑料封装，外形结构如图4所示。BA6286N采用不带散热片的SIP10型单列直插式10脚塑料封装，外形结构如图5所示。
