由于CDC（CD碟片放音）放音前置放大集成电路IC501的供电与收音电路同取一路，且CDC放音时音源处理电路也与收音电路共用。因此，在重放CD碟片时，如不断开收音电路的音源，两者就会同时重现或相互干扰。为了解决这一问题，整机设置了收音控制电路，它是通过断开收音电路波段和调谐电压的供电来实现的，并由微处理器进行控制。
收音控制电路由IC701及其外接的VT703、VT704等组成。
（1） 收音状态
收音、放音及CDC放音功能的转换是由“MODE”（功能）键实现的，每按压一次，功能转换变化一次，其变化顺序为：RADIO→TAPE→CDC→RADIO……
当整机处于收音状态时，IC701输出高电平，该信号经R706加至VT703管基极使其导通，集电极为低电平（约0.1V），使VT704基极为低电平也导通。这样，由VT705发射极输出的约10V电压就提供给调谐电路及波段转换控制电路，给收音电路作工作电源。
（2） CDC收音状态
当按压“MODE”键，使整机处于CDC放音状态时，IC701由高电平转变为低电平使VT703管基极为低电平而截止，VT704管基极为高电平也截止，从而切断了收音电路的供电。不过，由于此时音频处理集成电路IC601及其以后的音频功放电路均是工作的，故它们可以继续处理CDC重放时输出的音源信号，整机处于CDC重放状态。
13.选台控制电路
选台控制电路可预选60个节目号，采用14位分辨率的电压合成式选台方式。选台方式有向上搜索和向下搜索的双向寻台功能、全自动搜索（SEEK UP）、全自动扫描（SCAN UP）、半自动和手动微调（FT），向上或向下均可。选台正常的条件是：选台调谐控制电压和频段控制电压均应正常；要有同步头识别信号输送到IC701中；要有自动频率检测信号对选台进行细调和对自动频率控制信号进行控制。
（1） 选台调谐电压控制电路
该电路由IC701紣{6}脚内部相关电路及外接的VT701、VT702等组成。
当按下面板上的“SEEK UP”（自动搜索）键时，整机处于搜索选台状态。此时，从IC701紣{6}脚输出的调宽脉冲信号，经R703电阻→有源低通滤波器（VT701、VT702）平滑滤波变换为可变直流调谐电压后加至高频调谐器组件TU102和TU101的VT端，用以改变其中变容二极管的容量，以此来进行选台。
在这部分电路中，由VT701、VT702、R702、C702、C703等构成的有源低通滤波器，将IC701紣{6}脚输出的调宽脉冲电压变换为可变直流调谐电压，并作电平移动。正常工作时，TU101④脚或TU102③脚电压在0.5～8.5V之间变动，以对应着AM或FM波段收音频率的高低端区域。
（2） 波段控制电路
该电路主要由IC701及其外接的VT105、VT106、VT203、VT201等组成。
波段选择是通过按压键盘上的“BAND”（波段）键来实现的。每按一次该键后，波段就按预先设定的下述顺序变换一次：FMⅠ→FMⅡ→FMⅢ→AMⅠ→AMⅡ→LW→FMⅠ……选定的波段在LCD液晶显示屏上显示。如果选中的一个FM台是立体声节目，则显示“ST”指示。
① FM波段收音状态
当整机处于FM波段收音状态时，IC701输出为高电平，该信号经R141加到VT106的基极使其导通，集电极为低电平使VT105基极电压下降也导通。这样，从VT704集电极输出的约10V电压经VT105导通的e、c极间加至调频收音电路（TU101③脚）使整机处于FM波段收音状态。
需要说明的是：当VT105管导通后，其集电极输出的另一路电压也通过R214电阻加至VT203管的基极，使其截止，故AM调谐器TU102的⑧脚（B+端）电压为0V。因此，当FM波段正常工作时，由于AM收音调谐器供电电压消失，故其处于未工作状态。
② AM波段收音状态
当整机处于AM波段收音状态，IC701输出为低电平（约0.1V）使VT106截止，VT105也截止，而VT203却导通。这样，VT704管集电极输出的电压就将通过VT203管导通的e、c极到AM收音组件TU102的⑧脚（B+端）并给中频信号放大管VT202提供工作电源，使整机工作在AM波段收音状态。此时，由于FM波段收音电路无供电，故其处于停止工作状态。
③ LW波段收音状态
当整机处于AM或FM波段时，IC701的均处于低电平状态。当整机处于LW波段收音状态时，IC701的仍保持低电平的AM波段收音状态，但由低电平转变为高电平，该信号经R209加至VT201的基极使其导通，等效于将TU102调谐器的BS端（⑩脚）接地，从而使天线输入的信号进行10～20dB的衰减，使噪声尽可能多地被滤去，以供收听本地强信号电台使用。
（3） 同步头识别电路
IC701的为SD（停止搜索）信号输入端。在微处理器的内部，CPU每4.2ms对输入的SD信号进行检测。如果检测到在一段时间内的高电平或低电平的持续时间在12.6ms以上，则就认为这种状态被检到，CPU就执行相应的指令：
当检测到的5V高电平持续12.6ms以上时，CPU指令其选台调谐电压VT不再继续增大或减小，以锁定接收电台的频率。
当检测到的0V低电平持续12.6ms以上时，CPU将执行继续快速搜台功能。
IC701微处理器接收AM或FM波段送来的SD信号，其信号流程通路为：
① AM波段SD通路
该信号取自AM收音头组件TU102的SD端（⑥脚）→隔离二极管VD203→IC701。
② FM波段SD通路
该信号取自FM中放集成电路IC101（DBL1018C）→R137电阻→VT104管基极，经其放大电平变换以后→VD105隔离二极管→IC701。
（4） 数字AFC电路
当CPU进行自动搜索、微调或切换波段时，为了准确找到信号台，一般都将来自中放的AFC暂停工作，调谐电压VT开始自下而上地变化。当CPU检测到同步信号SD时，调谐电压先后退16级再重新慢速增长。同时，CPU内部的数字AFC电路动作，对调谐电压进行细调，以使频率准确。
14.立体声/单声道控制电路
IC701的为双声道/单声道控制信号输出端，其外接的VT102为电子开关管，由该管控制着立体声解码集成电路IC103（DBL1085C）的电位，以实现立体声/单声道功能转换。
（1） 立体声状态
立体声/单声道切换是由“MONO/ST”键实现的，每按压一次该键，功能转换变化一次。当整机处于立体声状态时，IC701输出的低电平使VT102基极为低电平而处于截止状态，对电路工作不影响。
（2） 单声道状态
当整机处于单声道状态，IC701输出为高电平，经R130使VT102管基极为高电平而导通，这就等效于将R142电阻左端接地，使IC103也等效通过R142接地，从而使IC103电压变低，使IC内的导频检波电路停止工作，整机处于单声道收音状态。
15.静噪控制电路
音频静噪有两种情况，即自动静噪和手动静噪，它们都是由微处理器驱动相关电路来实现的。
自动静噪
在波段转换或选台调谐过程中，在未选到电台时，由微处理器自动输出静噪电压控制静噪电路工作，以避免把调谐噪声输出到扬声器中，以减小噪声干扰。
手动静噪
通过按压“MUTE”键，控制整机处于静噪状态，也就是人为静噪。
音频静噪控制电路由IC701微处理器及其外接的VT804、VT810、VT805～VT808、VD802等组成。
（1） 静噪状态
在静噪状态时，IC701输出为高电平（约4.8V），使VD802隔离二极管正偏导通，经R807电阻分成多路：
① 上述高电平一路经R810与R811电阻分压后加到线路输出端的四路静噪控制开关管VT805～VT808的基极，使它们导通，进而又使IC601输出的LF、RF与LR、RR共四路音频信号在此处均等效接地，使干扰噪声不会从线路输出端输出。
② 上述高电平的另两路分别通过VT810和VT804的基极限流电阻R812、R808加到这两只开关管上，使其导通，这就等效于将功放集成电路IC801通过R809接地，④脚通过R813接地，使IC内的静噪电路启控，达到音频静噪的目的。
（2） 正常工作状态
当整机处于正常工作时，IC701输出的低电平使VD802二极管截止，对电路不产生作用。
16.显示控制及驱动电路
显示控制及驱动电路由微处理器IC701的及其外接的IC401（LC7582）、LCD401（SLP0110POSITIVF）显示屏等组成。显示屏上可显示出大小三组英文、阿拉伯文，无论是控制功能还是时钟功能以及频谱等信息，微处理器在发出执行指令的同时，还将相应功能的信息转化为字符或数字的方式在显示屏上显示出来。
对于收音的数字频率显示，还需有FM本振频率和AM本振频率输入至微处理器IC701内的数字频率计内。由该电路测出收音时的本振频率，然后再减去一个中频，就可得到所接收电台的频率，然后再通过译码、驱动，就能够在显示屏上显示出所接收的电台的频率。

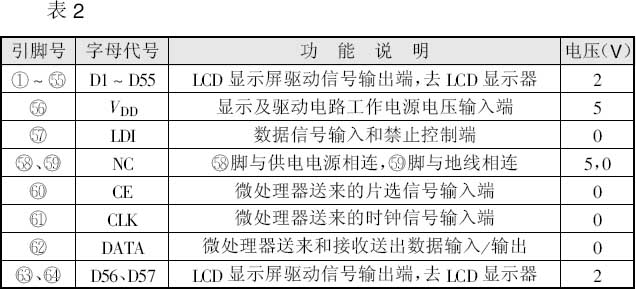

LC7582显示器驱动集成电路采用64脚四方扁平式封装结构，各引脚功能说明及数据如表2所示。
（1） AM波段频率显示
来自AM组件TU102收音头OSC端（④脚）输出的调幅本振信号，经C717耦合加至IC701的内去进行计数，经减中频、译码、驱动，在LCD显示屏上显示出来。
（2） FM波段频率显示
来自FM组件TU101收音头OSC端（⑥脚）输出的调频本振信号，经C716耦合加至IC701内前置分频器的输入端，由该电路先对FM本振信号进行分频，以满足CMOS集成电路允许工作的工作频率（一般CMOS/PMOS集成电路的正常工作频率在20MHz以下，超过此频率太多将无法进行工作）。分频后的信号去计数门进行计数、减中频、显示补偿（用以补偿由于调谐器统调跟踪不准或中频偏离10.7MHz而带来的显示误差）、译码、驱动，在LCD显示屏上用数字方式显示出当前接收到的电台的频率。
（3） 微处理器与显示驱动电路间的联系
微处理器IC701与显示驱动电路LC7582之间采用一只FPP-1220N排线将两者连接起来，IC701以串行的方式将片选（CE）信号（），以I\(^{2}\)C总线的方式将时钟（CLK，）和数据（DATA，）信号传送给LC7582的。
（4） 立体声字符显示
在IC103的内部，由第四级缓冲放大器从复合信号中分离出来的19kHz导频信号的另一部分被输送至导频检波器。检波后的信号经IC103外接的低通滤波器（C128电容）滤去高频信号后送至指示灯触发电路，再经驱动电路放大后从⑩脚输出，提供给微处理器IC701的，作为立体声判别信号，以使显示屏在立体声收音状态时显示立体声提示字符“ST”。当IC103处于立体声解码工作状态时，其⑩脚输出为低电平（约0.5V），显示屏上显示“ST”字符，以示整机处于立体声工作状态；当整机处于单声道接收时，⑩脚输出为高电平（约6V），“ST”字符消失。
（5） 频谱指示电路
微处理器IC701的为频谱指示电路信号输入端，其内接频谱信号处理电路把处理后的信号传送给显示驱动电路LC7582，最后频谱在显示器上显示出来。
IC701紛{8}脚外接频谱指示电路的电平指示倍压整流电路和一级简单的信号倒相放大电路。频谱指示电路控制信号取自IC602的①脚、⑦脚，并将取得的部分音频信号加于左右声道频谱指示电路，以下作具体分析：
①音频信号正半周期间
当从IC602 ①脚、⑦脚送来的信号V\(_{i}\)为正半周时，该信号分别经R619、C627和R618、C626加到VT601管基极，经其倒相并将信号进行放大以后从集电极输出，再经R623和C628加到VD602与VD601交点处。由于此时的信号经过倒相变成了负向，故VD602二极管反偏截止，而VD601二极管却正偏导通，故VT601管输出的信号对C628进行充电。
②音频信号负半周期间
当IC602 ①脚、⑦脚送来的信号Vi为负半周时，经VT601管倒相放大后的信号就变成正向，这一信号使VD601反偏截止，而VD602却正偏导通，这样，C628上的电荷与VT601送来的正向电压串联叠加后，通过VD602导通的二极管对C629电容进行充电，最终使其上的电压将被充至输入电压的两倍，这一电压直接经IC701紛{8}脚进入IC内的频谱指示处理电路。
（6） 磁带走带方向显示
微处理器IC701的为磁带放音显示屏显示用放音确认信号输入端，为磁带运行方向显示用确认信号输入端。这两只引脚外接有TAPE和DIR开关，两只开关由机芯机械系统带动与磁带的走带方向同步地进行转换。
当将磁带盒插入盒仓内磁带到位后，TAPE开关接通，等效于通过R718将IC701接地。这一信号经IC内CPU译码后输出相应的控制指令，使显示屏显示出放音磁带的一种运行方向。
当机芯传动机构带动磁头及DIR开关转至另一方向放音时，等效于通过R717将IC701接地，这一信号经IC内CPU译码后输出相应的控制指令，使显示屏显示出放音磁带的另一种运行方向。
17.I\(^{2}\)C总线控制电路
微处理器IC701具有I\(^{2}\)C总线控制功能，这是一种较简单的系统，被控系统有两部分，即显示驱动电路和音频处理电路IC601（TDA7313D）。
IC601可对音量、高低音调、左右平衡、前后声场控制等功能进行电子调节，其控制信号均来自于微处理器IC701内，并通过I\(^{2}\)C总线的CLK和DATA1两根线来进行传送的，其中：CLK（时钟线）是为电路提供时基信号，不参与控制信号的传输，而DATA1（数据线）是各个控制信号的必经之路。
所有控制信号均已预先经过模/数（A/D）转换形成数字信号，并放在存储器内。工作时，I\(^{2}\)C总线控制系统的主控微处理器CPU把所要控制的信号从存储器中调出，输送到IC601中。当IC601内部电路接收到该编码信号，经解码和D/A变换成为模拟信号后，控制所要调整的功能电路，以实现相应的功能。
IC701微处理器的73脚为I\(^{2}\)C总线时钟线，其与IC601的相连（经R616）；为数据线，与IC601（经R617）相连。在对IC601的各种功能进行控制时，可先用遥控器或面板上的“SELECT（音频选择）”键选出所要调整的功能，每按一次该键，功能转换变化一次，其变化顺序为：VOL（音量）→TRE（高音）→BASS（低音）→BAL（左右平衡）→FAD（前后控制）→VOL（音量）……
当选择到所需要调整的功能以后（例如对音量进行调整，则选到VOL），进一步再按压该功能的调节键，例如选到VOL后，进一步按压“VOL UP（音量提升”或“VOL DOWN（音量降低）”键，就可对音量的大小进行调整。
（孙余凯 王五春）
