本文介绍一个由4个白色LED发光二极管构成的微型台灯，在10～20V电压下均能稳定地工作，工作时的亮度就像个手电筒。

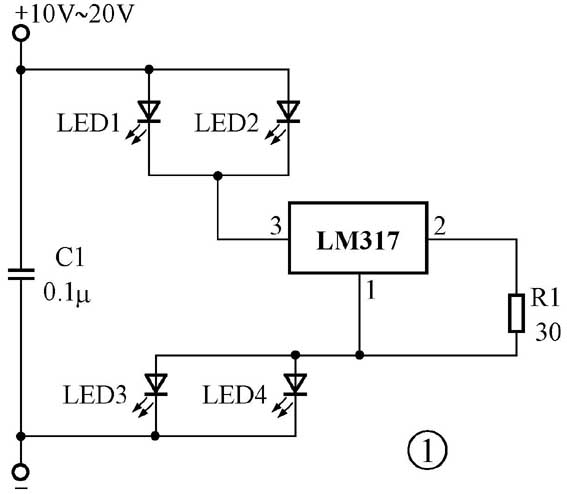

电路原理图如图1所示，LM317和电阻在这里起调节电流的作用，工作电流约40mA。电容C1用以滤除电源线上的噪声干扰。这四个白色LED发光二极管必须配对使用，以使得流过它们的电流大致相等。30Ω的电阻R1与四个白色LED发光二极管串联，以改进它们的平衡性，这些元件器都必须选用优质的正品。
如果采用的LED发光二极管不匹配，表现出来的情况是：其中一对LED发光二极管特别亮，而另一对LED发光二极管亮度则显得暗些。在正式制作之前，最好先在实验板上搭一个试验电路，来检测一下所用的LED发光二极管是否匹配。

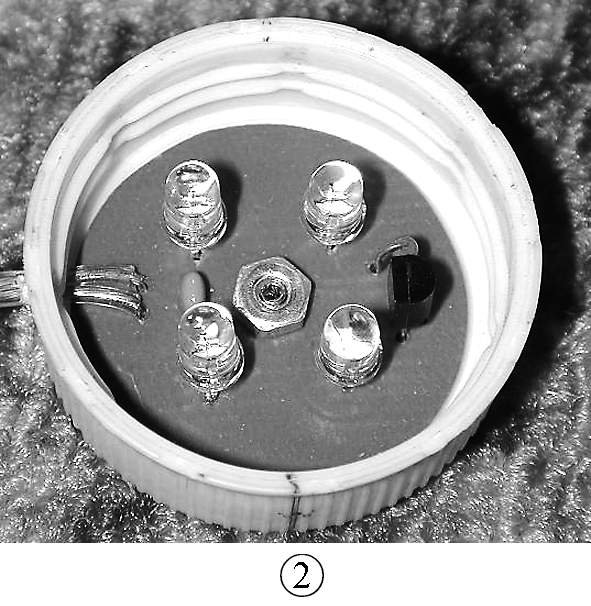

制作的电路板可以用工具裁成瓶盖大小的形状，所有的元件都焊在板子上，然后将电路板装入瓶盖中。瓶盖可以保护板上的白色LED发光二极管不会被东西触碰到而损坏，同时可以起到汇聚光线的作用。瓶盖取自饮料瓶，同样也可以安装到另外的扩展支架上，完全可以根据个人喜好来制作。制作完成的台灯在晚上用来看书、读报使用，外观也可以根据自己的喜好设计，笔者制作的外观如图2所示。
注意事项：把电路接上12V的电池或使用外接电源供电，确保电源端极性正确连接。因为该台灯工作电流非常小，所以即使使用电池供电，也可以持续使用数小时。
（徐玮）
