笔者参考进口摩托车上的霹雳灯电路，反复试验改进，制作了一种物美价廉又易于制作的摩托车霹雳灯。此装置也可用于出租车，装在出租车的后视窗玻璃上，夜间行驶非常漂亮。

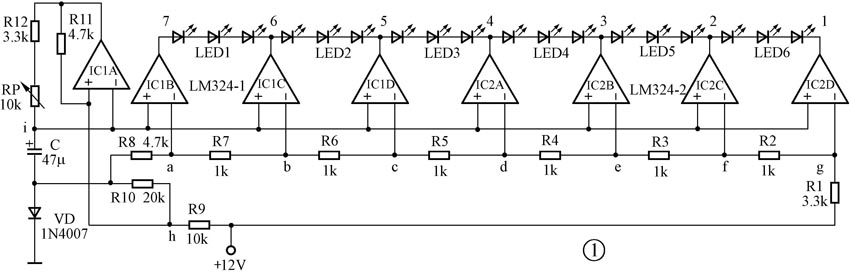

电路原理图如图1所示。其核心部分是两块LM324四运算放大器，整个电路可以分作振荡器和电压比较器两部分。
运放IC1A组成振荡器，当摩托车打开夜行开关时，霹雳灯的+12V电源被接通，这时+12V电压经R9、R10分压，h点的电位U\(_{h}\)约为8.6V，由于电容C两端电压不能突变，此时i点电位为0V，则运放IC1A输出为高电平（约为12V），此电压通过R11、Rp对电容C充电，使i点电位慢慢升高，升高的速度可由Rp调节。当U\(_{i}\)上升到大于U\(_{h}\)（8.6V）时，运放IC1A的输出由高电平变为低电平，这时h点的电位由R9、R10、R11分压决定，其值U\(_{h}\)约为3V，此时电容C通过Rp、R11开始放电，且i点的电位开始下降，下降的速度也可以由Rp调节。当U\(_{i}\)下降到低于U\(_{h}\)（3V）时，运放IC1A的输出又重新翻转为高电平，电容C又开始充电重复前面的过程，从而使图中i点的电位U\(_{i}\)值从3V慢慢增到8.6V，然后又慢慢地降到3V，这样形成了连续振荡。
IC1B、IC1C、IC1D、IC2A、IC2B、IC2C、IC2D这七个运放分别组成电压比较器，它们的同相端都连在一起接至图中的i点，+12V电源经过R1～R8的分压，使得各电压比较器的反相输入端，即图中的a、b、c、d、e、f、g各点的电位分别为Ua=3.4V、Ub=4.3V、Uc=5.2V、Ud=6.0V、Ue=6.8V、Uf=7.7V、Ug=8.5V，这些点的电位始终不变，分别作为U\(_{i}\)的比较参考电压。U\(_{i}\)刚开始升高时，U\(_{i}\)值小于Ua（3.4V），IC1B～IC1D这七个运放的输出都是低电平，LED都熄灭。当U\(_{i}\)升高到刚大于Ua时，IC1B的输出翻转为高电平，其他仍为低电平，此时LED1点亮。当U\(_{i}\)继续升高到刚大于Ub时，IC1C的输出也变为高电平了，IC1B的输出仍为高电平，因而LED1就熄灭，而LED2点亮。这样随着U\(_{i}\)的不断升高，LED3、LED4、LED5、LED6依次被点亮熄灭，从而实现灯光从左到右的流动。当U\(_{i}\)的值升到最高（8.6V）时，七个运放的输出全为高电平，LED全部熄灭，由于IC1A的振荡作用，U\(_{i}\)开始下降。当U\(_{i}\)刚小于Ug时，IC2D的输出变为低电平，LED6点亮。当U\(_{i}\)继续下降到刚小于Uf时，IC2C的输出变为低电平，IC2D仍为低电平，因而LED6熄灭，LED5点亮。这样随着U\(_{i}\)的不断下降，LED4、LED3、LED2、LED1依次点亮熄灭，从而完成了从右至左的灯光流动过程。综上所述，当U\(_{i}\)升高时，LED从左至右闪亮；U\(_{i}\)降低时，LED从右至左闪亮。由于U\(_{i}\)的值不停地升高、降低地振荡着，从而使LED左、右不断地闪亮流动。
电路中除发光管LED外，其他元件装于一块印制电路板上，如图2所示。主电路板与发光管组之间需要7根彩色排线对应焊接。只要安装无误不需调试即可正常运行。改变Rp的值，发光管闪亮的速度可随之改变，根据个人的喜好调好Rp即可。
发光管LED可以用高亮度Φ5或Φ8的发光二极管，LED1～LED6为六组LED，每三只串联为一组。发光管的组合安装可根据车型的具体位置灵活安排，如若想增多发光管只数，可每组设六只，每三只串联再并联。发光管组装形式通常有三种可以任意选择：一种为一行排列，可从左至右，然后从右至左往返发光；另一种也是一行排列，只是改变了LED的顺序，可以从中间向两边，然后从两边向中间循环发光；第三种是椭圆或圆型排列，可以正向逆向交替旋转发光。发光管的颜色视各人喜好自选，可用单一红色或多种颜色组合，总之，以尽可能醒目靓丽为佳。
（周维）
