电脑主板的USB端口除了通信通道（D+，D-）外，还能提供5V/100～500mA的电流。因此若设计一个电路，使采用电池供电的设备，如数码相机、MP3播放器和PDA，在连接至USB口进行通信时进行充电将是十分方便的。

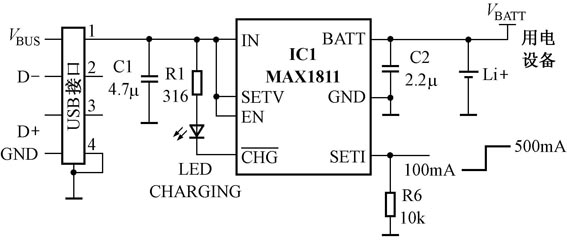

图1电路就是利用USB接口电源为Li+电池充电的电路。
在图1电路中将IC1的SETI端电位拉低时，设定的充电电流为100mA，适用于低功率USB端口；而将SETI端置于高电平时，设定为500mA的充电电流，适合于高功率的USB端口。将IC1的SETV端置于高电平或置于低电平，则芯片被配置为充4.2V或4.1V的Li+电池。为了保护电池，IC1的最终充电电压达到了0.5％的精度。CHG端允许芯片在充电期间点亮LED。
编者注：MAX1811的详细资料见本期配刊光盘的“本期元器件资料”文件夹。
（赵理科）
