充电电池有一个终止放电电压，如果到了终止放电电压还继续放电，则造成过放电，对电池有损害。镍镉、镍氢电池的终止放电电压是1.0V，锂离子电池的终止放电电压是2.7V。
目前不少便携式电子产品中没有电池终止放电指示电路，常常造成电池过放电。实际上只用2～3个元器件就能做成终止放电指示电路，电路简单、耗电仅1μA、价格不贵，可全部采用贴片式元器件，占印制板面积极小，建议电子产品开发人员在开发新产品时采用。电子爱好者也可以动手制作终止放电指示器，安装在您的电子产品上，可防止过放电，延长电池的使用寿命。
终止放电指示器电路如图1所示，它由电压检测器AN051A、LED（VD）及电阻R组成。
电压检测器的工作原理
图1中被检测的电压输入②脚输入端VIN，若此电压高于电压检测器的检测电压VTH，则①脚输出端V\(_{OUT}\)输出高电平（接近V\(_{IN}\)），LED不亮；若此电压低于电压检测器的V\(_{TH}\)，则①脚V\(_{OUT}\)输出低电平（接近0V），则LED亮。LED亮表示已到达终止放电电压，需要充电了。
根据电池数来选择电压检测器电压值，镍镉、镍氢电池见表1所示；锂离子电池可采用2.7V的电压检测器（可用开漏输出结构）。
制作过程
现以SOT-89封装的电压检测器制作检测电压为2～2.15V的“指示器”为例来说明其制作过程。
1.工具及辅助材料
最好采用烙铁头直径为2mm的尖头小电烙铁（25W），或用其他烙铁头适当锉细、锉尖（圆锥角约20度）、镊子、什锦锉、剪刀。辅助材料有1松香焊接丝、502胶、0.4～0.5硬接线。
2.准备工作

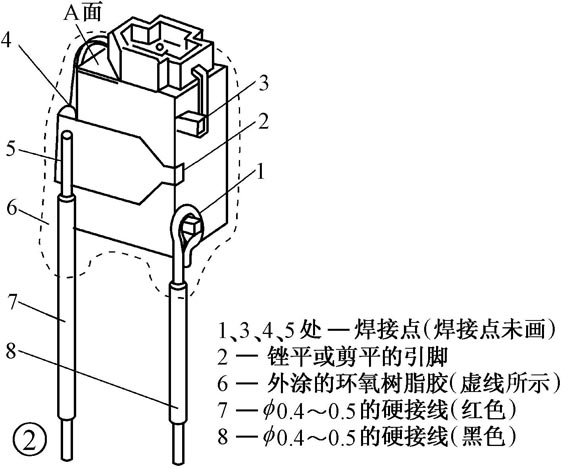

将AN051A的②脚锉平（见图2），将安装LED的底座的A面（见图2）锉平（原有一些斜度）；用0.4～0.5的硬接线做两个引脚，（长度由自己定），如图2中7及8所示；用酒精棉球擦洗AN051A的底面及①、③引脚；将用作新引脚的红、黑两硬接线先在焊接处搪锡，并将黑色引脚用镊子弯个小圈，其孔刚能放入AN051A的③引脚为好；将LED的红漆刮除并擦洗后搪锡。
用牙签沾一点点502胶在LED的底面（有圆凹坑的一面），按图2的位置粘在AN051A的A面（要注意LED的阳极及阴极的方向别搞错！502胶不要多，并勿沾在手上）。将LED的引脚如图2方向折弯，并将阳极引脚与AN051A的②引脚（底面散热板的头部，焊接点4）焊好；焊AN051A的③脚及LED的阴极（焊接点3）；将多余的LED引脚剪去。焊红色硬接线及黑色硬接线（要注意多余的焊锡不能使AN051A的③脚与②脚短路！），即图2上的1、5焊接点。焊好后检查有无焊错或虚焊，并可用指针式三用表的1kΩ电阻挡来测试：若黑表笔接黑引线，红表笔接红引线时电阻约13kΩ，黑表笔接红引线、红表笔接黑引线时电阻在2MΩ左右（表笔动一点），则表示焊接正常。
最后可以用环氧树脂或改性丙烯酸胶涂在器件的外部（薄薄一层），目的是防止引线弯曲时从焊点处折断及防止与其他元器件短路。等胶固化后即成。

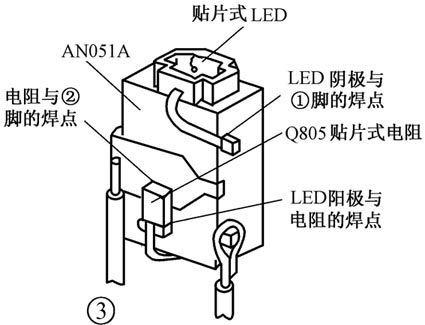

图3是有限流电阻的结构图，它多了一个0805的电阻。需要在焊接前将电阻用一点点502胶粘在AN051的背面，使电阻的一端与AN051A的②脚接触，等胶干后，要用刀片将电阻焊接处多余胶刮掉，以免影响与②脚的焊接。另外要注意的是LED转了90°（与图2相比较），要注意LED的极性，切勿搞错！

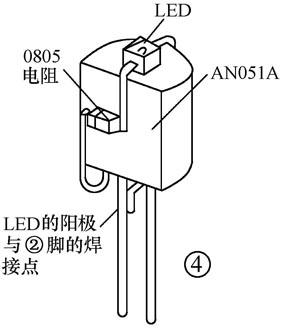

图4是用TO-92封装的AN051A制作的“指示器”，其制作方法与上述相同，制作较容易。图3、图4均未画最后的涂环氧树脂等保护层。若无环氧树脂，用502胶在焊接点上涂一点，特别在硬接线的焊点四周多涂一二次，以防止引线弯曲时折断。

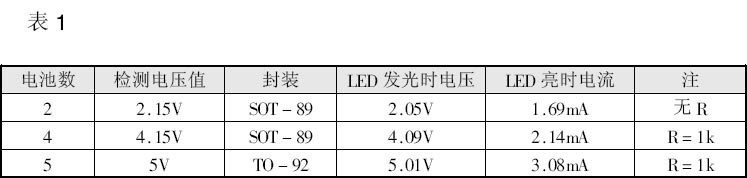

笔者制作了几个样件，测试情况见表2。
这里要说明的是测试是用JWY-3OB型直流稳压电源（0～30V连续可调）来代替电池作实验。电压从高于检测电压开始逐步降低电压，在LED刚亮的时间停止降压，读出该时的电压（即LED发光时电压）及LED的电流（即LED亮时电流）。若电压继续下降时，LED还亮，但亮度变暗，当电压降到1.8V以下时LED灭。另外，在2V的“指示器”中无需R是由于AN051A中的MOSFET有120Ω左右的内阻（V\(_{GS}\)小时则内阻大），所以可省去外接电阻R。
本制作中的元件购买信息见67页广告。
（方佩敏）
