5. 信号指示灯控制

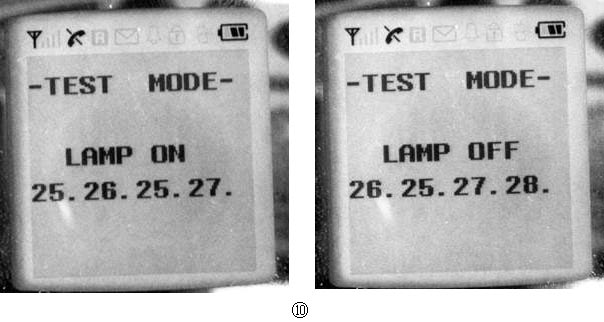

信号指示灯控制指令由“27”、“28”两个指令组成。其中，“27”指令用于启动信号指示灯；而“28”则用于关闭信号指示灯，如图10所示。
6. TXI/Q输出控制

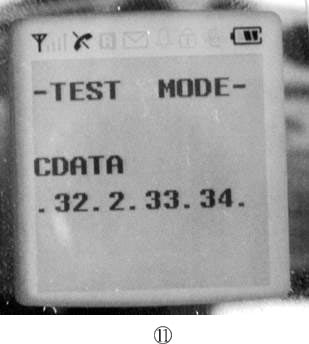

输入“34”指令可使逻辑电路输出CDMA的TXI/Q信号，如图11所示。通过“34”指令启动TXI/Q输出后，TXI/Q信号非常稳定。用20MHz的示波器都可以很容易检测到该信号。需注意的是，这时的TXI/Q信号是一条光带，与GSM手机的TXI/Q信号有明显的不同。
在使用“34”指令时，应结合其他发射机控制指令，否则，该指令可能不起作用。

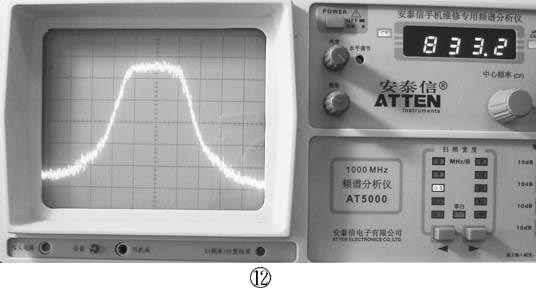

启动发射机后，若不使用“34”指令，则发射信号频谱如上期图6所示。若启动发射机后，再使用“34”指令，则发射机信号频谱如图12所示。
7.振动器控制

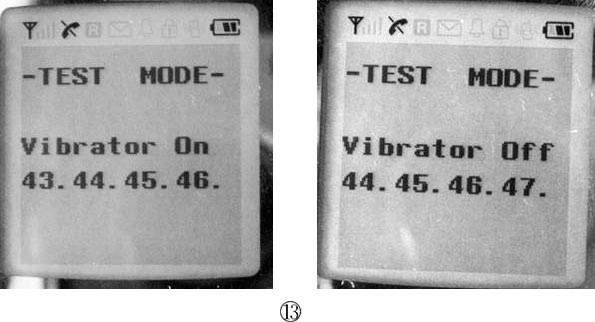

在进行振动器电路故障检修时，可使用“46”、“47”两个指令。其中，“46”指令用于启动振动器电路；而“47”指令则用于关闭振动器电路，如图13所示。
8.充电电路控制
利用“71”、“72”两个指令可对充电电路进行控制，以方便对充电电路故障的检修。

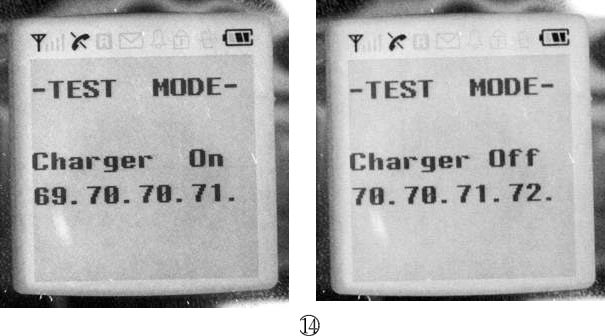

当输入“71”指令时，中央处理单元输出的充电控制信号CHG-ON是高电平，充电电路被启动。输入“72”指令时，关闭充电电路，如图14所示。
9.发射机功率控制
在检修发射机故障时，为了方便检测，可通过发射机功率控制指令来设置发射机功率大小。

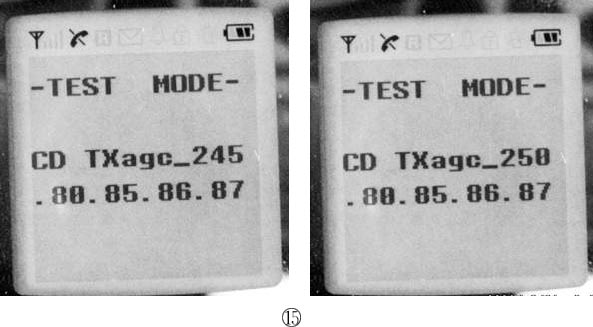

发射机功率控制由指令“87”来进行。当输入“87”指令后，发射机功率会有一个初始值。可通过数字键输入3位数的发射功率设置参数，如图15所示。通过数字键输入的数字越大，发射机输出功率就越大。在设置参数时，也可通过音量键来设置参数。通过音量键设置时，参数是在初始值上递增或递减，但其变化量很小。
建议在检修发射机时不要令发射机工作在大功率状态下。需注意的是，该指令只有在发射机启动后使用才起作用。

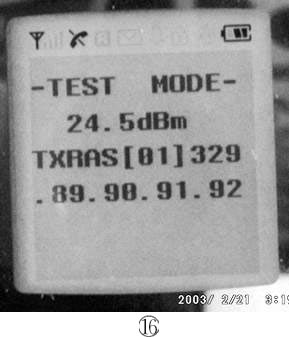

除“87”指令外，“92”指令页可被用来设置发射机的功率级别，其操作画面如图16所示。在进行该项目调节时，可通过数字键输入参数，然后按“#”键结束“92”指令；也可通过音量键进行调节。与“87”指令相比，在“92”指令时，音量键调节的范围比较大，是固定的级别调整。最大的功率级别是01，发射功率为24.5dBm；最小的功率级别是16，发射功率为-53dBm。
三、射频故障检修时的指令运用
1.检修无接收故障时的指令运用
无接收故障的指令运用是比较简单的，给故障机输入“*759#813580”，手机进入图1（b）所示的测试模式后，接收机就已经启动，并工作在一个恒定的状态下。
这时的接收机工作在系统默认的信道上，该信道通常是与基站系统相关的。也可通过“09”指令来改变接收机的工作信道。只是在信道更改后，应使用射频信号源来配合检修。
启动接收机后，可用频率计、频谱分析仪来检测RXVCO信号和接收机的中频VCO信号；可用频谱分析仪来检测接收机中频信号。CDMA手机接收机中频信号基本上都是85.38MHz。而接收机中频VCO信号则是170.76MHz。图17所示的是接收机中频放大器输入端的中频信号频谱图；图18是接收机中频放大器输出端的信号频谱图；图19是接收机的中频VCO信号频谱图；图20是射频电路中RXVCO信号频谱图（RXVCO信号是既要用于接收机的混频电路，又要用于发射机的上变频电路）。
设置信号源应避开所在地CDMA的基站信号，通过“09”指令设置好与射频信号源相对应的信道。
2.检修无发射故障时的指令运用
相对于接收机故障检修，发射机故障检修时的指令运用相对要复杂一些。
（1）对于无发射的故障机，可使用“07”指令来启动发射机。使用“07”指令后，发射机的发射中频VCO电路、发射上变频电路、功率放大电路等都在工作。这时，用频谱分析仪或频率计可对发射机电路中的信号进行检测、故障定位，非常方便。确定故障部位后，可用示波器或万用表对电路的直流方面进行检修。
（2）若要对整个发射信号通道进行详细地检测，可在“07”指令后使用“34”指令。这时的发射射频信号如图12所示。使用“34”指令后，逻辑电路输出TXI/Q信号，发射信息被调制到载波信号上了，发射射频信号的频谱与仅仅使用“07”指令时的发射射频信号频谱相比明显不同。
（3）用“07”指令启动发射机后，发射机输出的发射功率相对来说是比较大的，有时可能干扰检修工作。这时，可用功率控制指令来设置发射机的输出功率，使发射机输出信号的幅度在我们所需要的范围。可通过“87”或“92”两个指令来完成设置。这两个指令在“07”指令使用才起作用。
3. 三星CDMA手机A399无接收故障检修
若手机无接收，可按如下所述进行检修：
（1）首先设置射频信号源输出
870.87MHz的信号。将故障机拆机，加上外接维修电源，开机。
（2）设置故障机进入测试状态，然后通过“09”指令设置故障机工作在0029信道上。
（3）用示波器在U429的检查RXI/Q信号是否正常。
（4）若RXI/Q信号正常，应着重检查逻辑电路：检查U100电路；检查逻辑电路元件；进行软件处理。
（5）若RXI/Q信号不正常，继续按如下所述进行检修。
（6）在开机10s内用频谱分析仪在C404、C415处检查接收中频信号。看有无85.38MHz的接收中频信号。
（7）若85.38MHz的接收中频信号正常，用频谱分析仪检查R429处有无170.76MHz的接收中频VCO信号。
（8）若有接收中频信号和接收中频VCO信号，但U429模块无RXI/Q信号输出，检查U429电路的焊接；检查V-MSMP电源是否到达U429的；检查V-IF电源是否到达U429的。若电源不正常，根据电路图检查相应的供电电路。
（9）若U429的供电正常，用示波器检查U429的SLEEP-N信号是否正常。若不正常，检查U100电路；若SLEEP-N信号正常，更换U429模块。
（10）若有中频信号，但无接收中频VCO信号，先检查D401、D402、U429电路元件的焊接。然后检查R339、U306；或更换U429模块。
（11）若C404、C415处无85.38MHz的接收中频信号，继续按如下所述进行检修。
（12）首先用频谱分析仪在C344处检查有无射频VCO信号。若有，故障在混频电路；若无，则故障在射频VCO电路。
（13）无射频VCO信号时，首先检查U306的⑧脚有无19.68MHz的信号。若无，检查R335；若有，则继续。
（14）用示波器检查U306的的频率合成控制信号是否正常，若不正常，检查R150～R152；检查U100电路。若控制信号正常，继续下一步。
（15）检查L315处电压是否正常。若不正常，检查V-IF电源线路。若正常，继续下一步。
（16）检查R329处有无3V电压，若无，检查U411电路；若有，继续。
（17）检查R337、R338是否损坏，检查U306的③脚有无控制电压，若无，更换U306模块；否则，更换U305模块。
（18）若射频VCO信号正常，但C404处无接收中频信号，首先用频谱分析仪检查混频电路U403的⑥脚有无接收中频信号输出。若无，检查L414；检查U411电路。若L414处电压正常，应更换U403模块。
（19）若U403有中频信号输出，检查Q401、F402电路元件。
4. 三星CDMA手机A399无发射故障的检修
若手机无发射，可按如下所述进行检修：（1）将故障机拆开，加上外接维修电源，开机，设置故障机进入测试状态，通过“09”指令设置故障机工作在0029信道，然后通过“07”指令启动发射机。
（2）首先用频谱分析仪在C328处检查有无825.87MHz的发射射频信号。
（3）若有发射射频信号，用频谱分析仪检查C320处信号是否正常。若不正常，检查C328、R313、C329、F300。若C328处射频信号正常，继续下一步。
（4）检查功率放大器的③脚有无控制信号。若有，更换功率放大器U301。若无控制信号，继续下一步。
（5）用示波器检查U300的⑤脚有无PA-ON信号，若无，检查U100；若有，继续下一步。
（6）检查U300的③脚电压是否正常。若不正常，检查电阻R304、R307、R309、R312；检查Q300电路。若正常，更换U300电路。
（7）若C328处无825.87MHz的发射射频信号，按如下所述进行检修。
（8）用示波器在U302的①～④脚检查TXI/Q信号是否正常。若不正常，检查U100电路，若正常，继续下一步。
（9）用示波器检查D301、D302处有无260.76MHz的发射中频VCO信号。若有，检查U302的工作电源；检查U302的焊接；检查C331、R324；更换U302模块。
（10）若无发射中频VCO信号，检查U302的⑥、⑦脚外围元件；检查R321；检查D301、D302电路元件；更换U302模块。
