BA6208是日本东洋电具公司研制生产的电机驱动专用集成电路。该集成电路具有电机正反转控制和强制停止功能，还有驱动电流较大、驱动特性较好、电源电压范围宽、电源浪涌吸收、易于应用和体积小巧等特点。

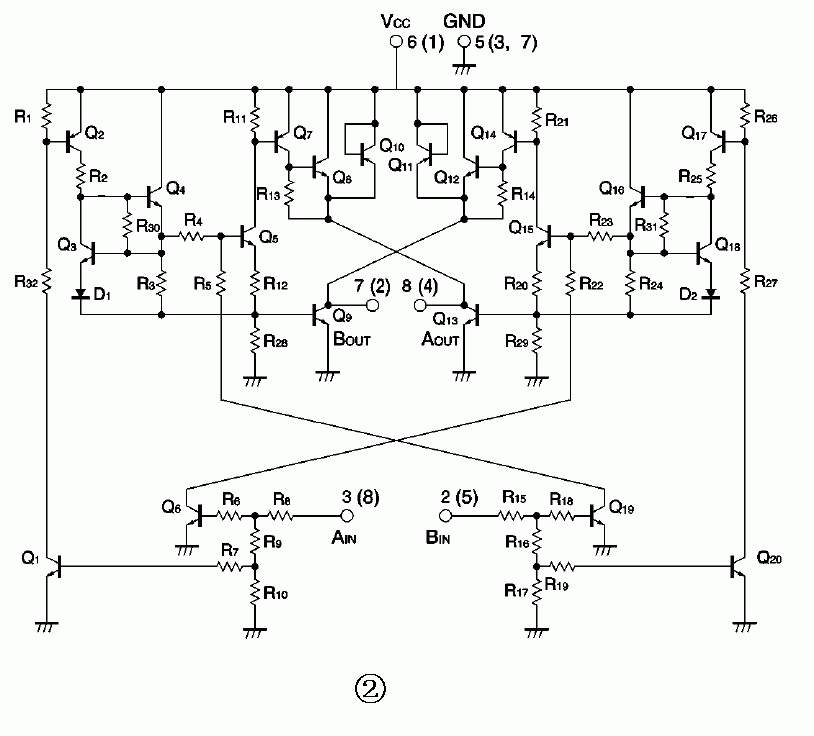

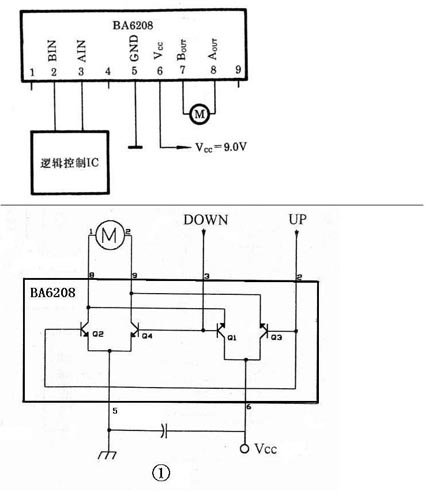

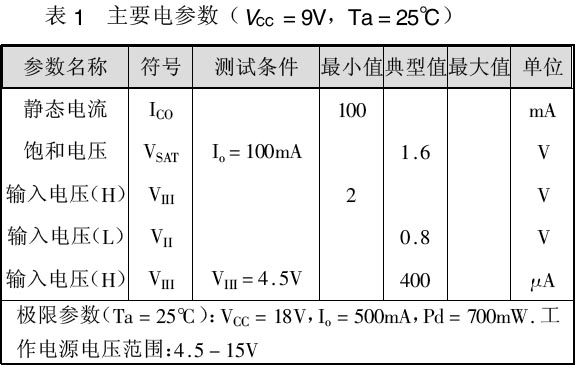

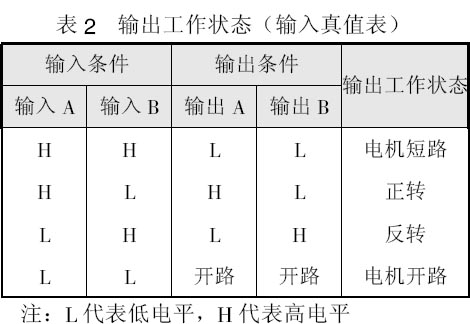

BA6208内部主要由逻辑控制、电机正反转及停止控制、输出驱动等电路组成的。它的主要电参数和极限参数如表1所示。图1（a）为BA6208各引脚功能说明及典型应用电路图；图1（b）是工作原理说明图。图2为内部电路结构（注：括号内部为BA6208F的脚号）。在图1（a）中，BA6208的②、③脚是A、B两个逻辑控制输入端；⑤脚接地；⑥脚接电源Vcc；⑦、⑧脚是电机驱动控制输出端。在图1（b）中，BA6208的内部电路被简化看成4个功率驱动晶体管Q1～Q4， UP端和DOWN端为来自逻辑控制电路的控制电平。当UP端输入高电平时，Q2、Q3导通，电源Vcc经Q3从电机2端（-端）输入，1端（+端）输出，经Q2导通到地。此时电机反时针转动，带动音量电位器使音量下降。当DOWN端子输入高电平时，Q1、Q4导通，Q2、Q3截止，此时电机正时针转动，因而音量增大。其真值表（输出工作状态）如表2所示。

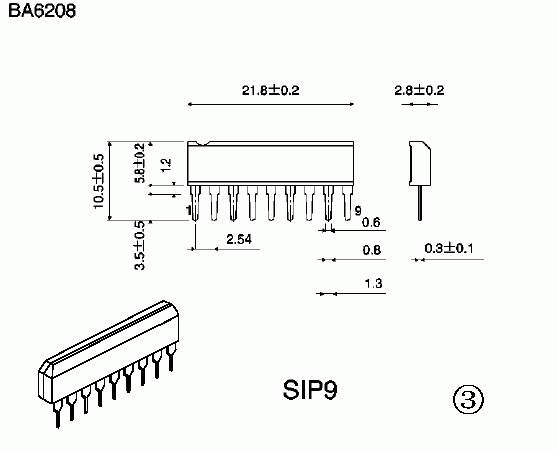

BA6208主要有两种封装形式，一是9脚单列直插式塑料封装SIP-9，外形结构如图3所示；二是8脚扁平封装SOP-8，型号为BA6208F，其外形如图4所示。
（王德沅）
